2

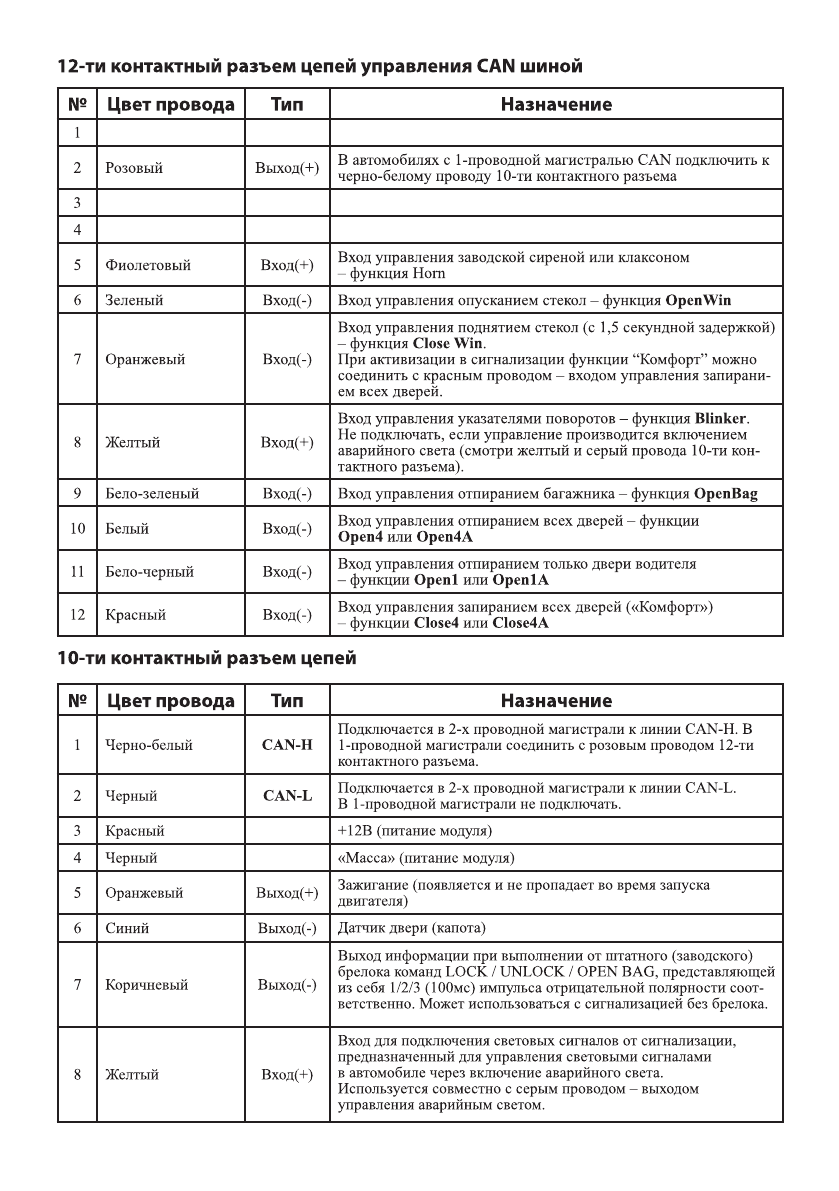

№ Цвет провода
Тип
Назначение
1
2
Розовый
Выход(+) В автомобилях с 1-проводной магистралью CAN подключить к
черно-белому проводу 10-ти контактного разъема
3
4
5
Фиолетовый
Вход(+)
Вход управления заводской сиреной или клаксоном
– функция Horn
6
Зеленый
Вход(-)
Вход управления опусканием стекол – функция
OpenWin
7
Оранжевый
Вход(-)
Вход управления поднятием стекол (с 1,5 секундной задержкой)
– функция
Close Win
.
При активизации в сигнализации функции “Комфорт” можно
соединить с красным проводом – входом управления запирани-
ем всех дверей.
8
Желтый
Вход(+)
Вход управления указателями поворотов – функция
Blinker
.
Не подключать, если управление производится включением
аварийного света (смотри желтый и серый провода 10-ти кон-
тактного разъема).
9
Бело-зеленый
Вход(-)
Вход управления отпиранием багажника – функция
OpenBag
10 Белый
Вход(-)
Вход управления отпиранием всех дверей – функции
Open4
или
Open4A
11
Бело-черный
Вход(-)
Вход управления отпиранием только двери водителя
– функции
Open1
или
Open1A
12
Красный
Вход(-)
Вход управления запиранием всех дверей («Комфорт»)
– функции
Close4
или
Close4A
№ Цвет провода
Тип
Назначение
1
Черно-белый
CAN-H
Подключается в 2-х проводной магистрали к линии CAN-H. В
1-проводной магистрали соединить с розовым проводом 12-ти
контактного разъема.
2
Черный
CAN-L
Подключается в 2-х проводной магистрали к линии CAN-L.
В 1-проводной магистрали не подключать.
3
Красный
+12В (питание модуля)
4
Черный
«Масса» (питание модуля)
5
Оранжевый
Выход(+) Зажигание (появляется и не пропадает во время запуска
двигателя)
6
Синий
Выход(-)
Датчик двери (капота)
7
Коричневый
Выход(-)
Выход информации при выполнении от штатного (заводского)
брелока команд LOCK / UNLOCK / OPEN BAG, представляющей
из себя 1/2/3 (100мс) импульса отрицательной полярности соот-
ветственно. Может использоваться с сигнализацией без брелока.
8
Желтый
Вход(+)
Вход для подключения световых сигналов от сигнализации,
предназначенный для управления световыми сигналами
в автомобиле через включение аварийного света.
Используется совместно с серым проводом – выходом
управления аварийным светом.
