Реле запирания
Синий провод с белой полосой с защитой предохранителем 15 А нормально разомкнутый
контакт реле.
Темно-зеленый провод нормально замкнутый
контакт реле.
Желтый провод общий контакт реле.
Реле отпирания
Оранжевый провод с защитой предохранителем 15 А нормально разомкнутый контакт реле.
Темно-синий провод нормально замкнутый контакт реле.
Белый провод общий контакт реле.
СТАНДАРТНЫЕ КОНФИГУРАЦИИ ЗАПИРАНИЯ/ОТПИРАНИЯ ДВЕРЕЙ
АВТОМОБИЛЯ

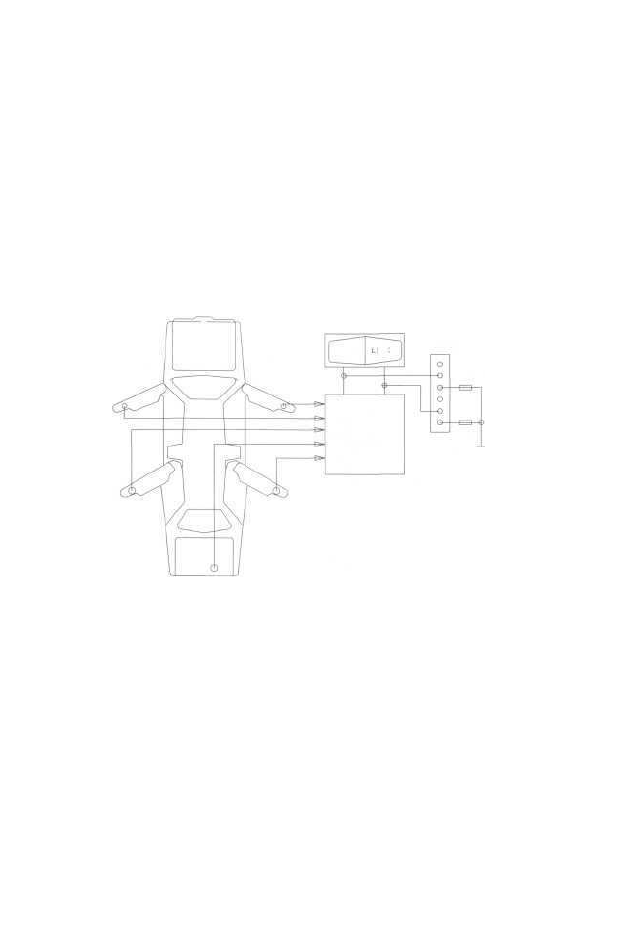

Трехпроводная цепь отпирания/запирания дверей отрицательной полярности
Отрицательный триггер (большинство автомобилей
японского производства)
При установке системы в таких автомобилях (большинство автомобилей японского производ-
ства) темно-зеленый и темно-синий провода запирания/отпирания дверей автомобиля не ис-
пользуются.
Оранжевый провод и синий провод с белой полосой должны быть подключены к «массе»
(металлической детали кузова автомобиля).
Желтый провод - это импульсный выход запирания отрицательной полярности, он должен быть
подключен к проводу управления штатным реле запирания отрицательной полярности.
Белый провод - это импульсный выход отпирания отрицательной полярности, он должен быть
подключен к проводу управления штатным реле отпирания отрицательной полярности.
- 2 3 -
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
15А
штатный
модуль
управления
замками
дверей
LOCK
UNLOCK
белый
желтый
оранжевый
SHERIFF
синий с
белым
15А
корпус -
автомобиля
