14
3. Желтый провод:
положительный датчик включения
зажигания.
Этот провод служит информационным входом в режиме
тревоги. Подключите желтый провод к замку зажигания.
На данном проводе должно появляться напряжение +12 В
в положении Вкл. (ON) и не пропадать при вращении
стартера.
4. Коричневый провод:
отрицательный датчик тревоги.
Замыкание коричневого провода на МАССУ более
чем на 3 сек. вызовет переход модуля в режим тревоги.
При нахождении в зоне действия сети GSM модуль
произведет прямой звонок и начнет рассылку тревожных
SMS-сообщений. Подключите коричневый провод к выходу
охранной системы, на котором МАССА появляется только
в режиме тревоги.
Если такой выход в охранной системе отсутствует,
не подключайте коричневый провод, а используйте
положительный датчик тревоги (белый/красный провод
этого разъема).
5. Зеленый провод:
выход изменяемой полярности
(+ 12 В/МАССА, 3 А) на клаксон.
Этот провод обеспечивает работу штатного клаксона
автомобиля от GSM-модуля в режимах Паника и
Anti Car-hijack. Подключите зеленый провод к цепи штатного
клаксона, где появляется +12 В или МАССА при его
включении.
Полярность сигнала на этом выходе зависит от
положения перемычки JP1 на процессорном блоке
модуля:
23

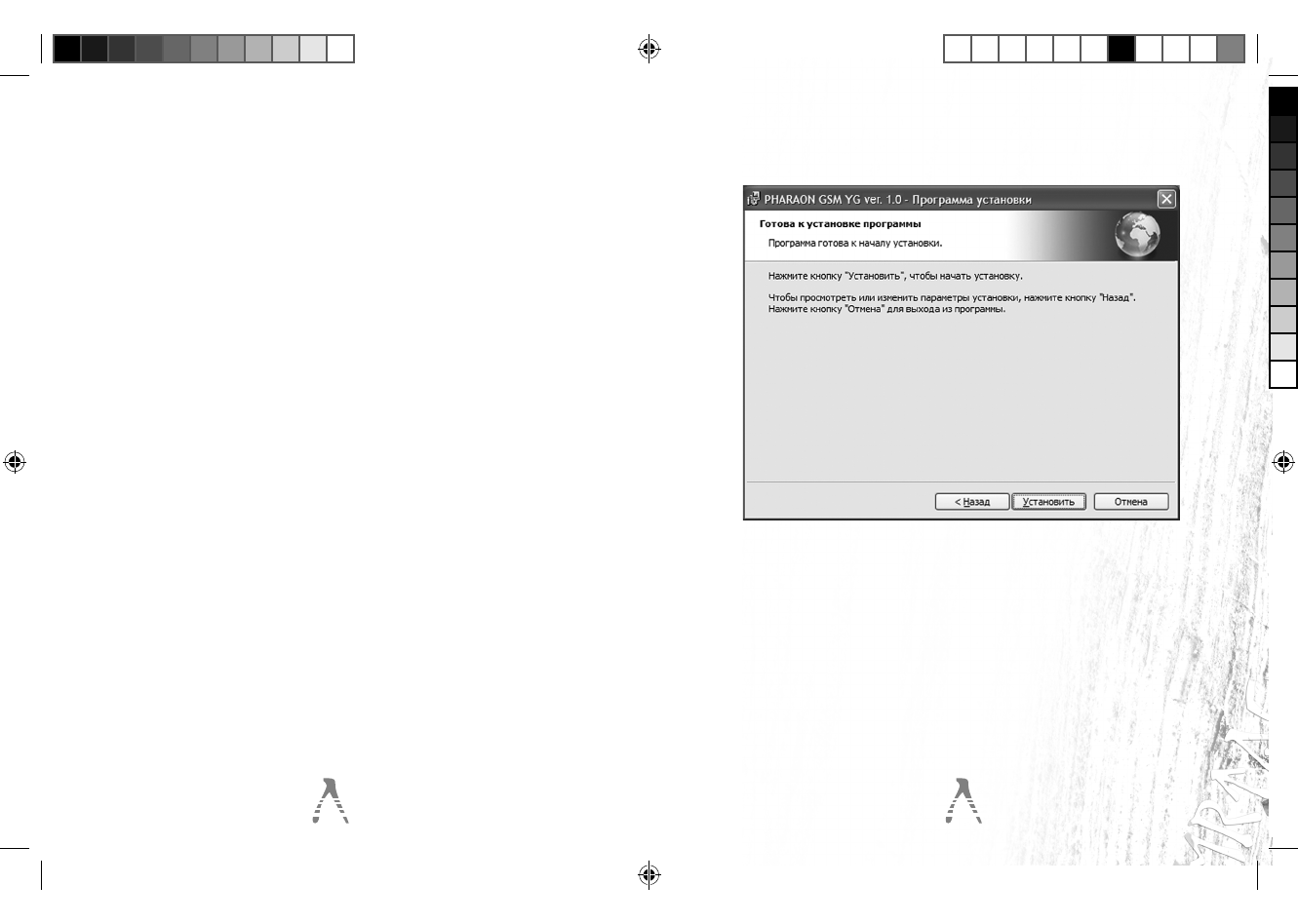

Подтвердите установку программного продукта с
выбранными параметрами.
