КОАКСИАЛЬНЫЙ РАЗЪЕМ CN1
Проложите коаксиальный кабель от антенны GSM
к процессорному блоку модуля и подсоедините его
к разъему CN1. Данный разъем служит только для
подключения антенны GSM. Не подключайте к этому
разъему ничего, кроме антенны из комплекта поставки.
2-КОНТАКТНЫЙ РАЗЪЕМ CN2
Проложите провода с 2-контактным разъемом от
служебной кнопки к процессорному блоку и подсоедините
их к 2-контактному разъему CN2. Служебная кнопка входит
в комплект поставки.
5-КОНТАКТНЫЙ РАЗЪЕМ CN3
Этот разъем в комплектации PHARAON YG30 не
используется.
4-КОНТАКТНЫЙ РАЗЪЕМ CN4
Этот разъем предназначен для подключения
4-проводного кабеля PC-адаптера USB-UART. Подсоедините
кабель PC-адаптера к 4-контактному разъему CN4 при
настройке функций модуля с помощью PC (см. стр. 17).
PC-адаптер входит в комплект поставки.
8-КОНТАКТНЫЙ РАЗЪЕМ CN5
1. Красный провод:
вход (+ 12 В, 5 А) постоянного тока
от аккумулятора.
Этот провод подает питание на процессорный блок.
Подключите красный провод к положительной клемме
аккумулятора до штатных автомобильных предохранителей.
25
ИСПОЛЬЗОВАНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ДЛЯ
НАСТРОЙКИ МОДУЛЯ
После того как вы подключили к вашему компьютеру
PC-адаптер, необходимо соединить PC-адаптер с
разъемом CN4 GSM-модуля.
Подайте на модуль питание, а затем нажмите и
удерживайте служебную кнопку в течение 10 сек. В течение
следующих 30 сек. запустите программу настройки
GSM-модуля PHARAON GSM YG при помощи ярлыка на
рабочем столе или через главное меню (Главное меню\
Программы\PHARAON\PHARAON GSM YG). Программа

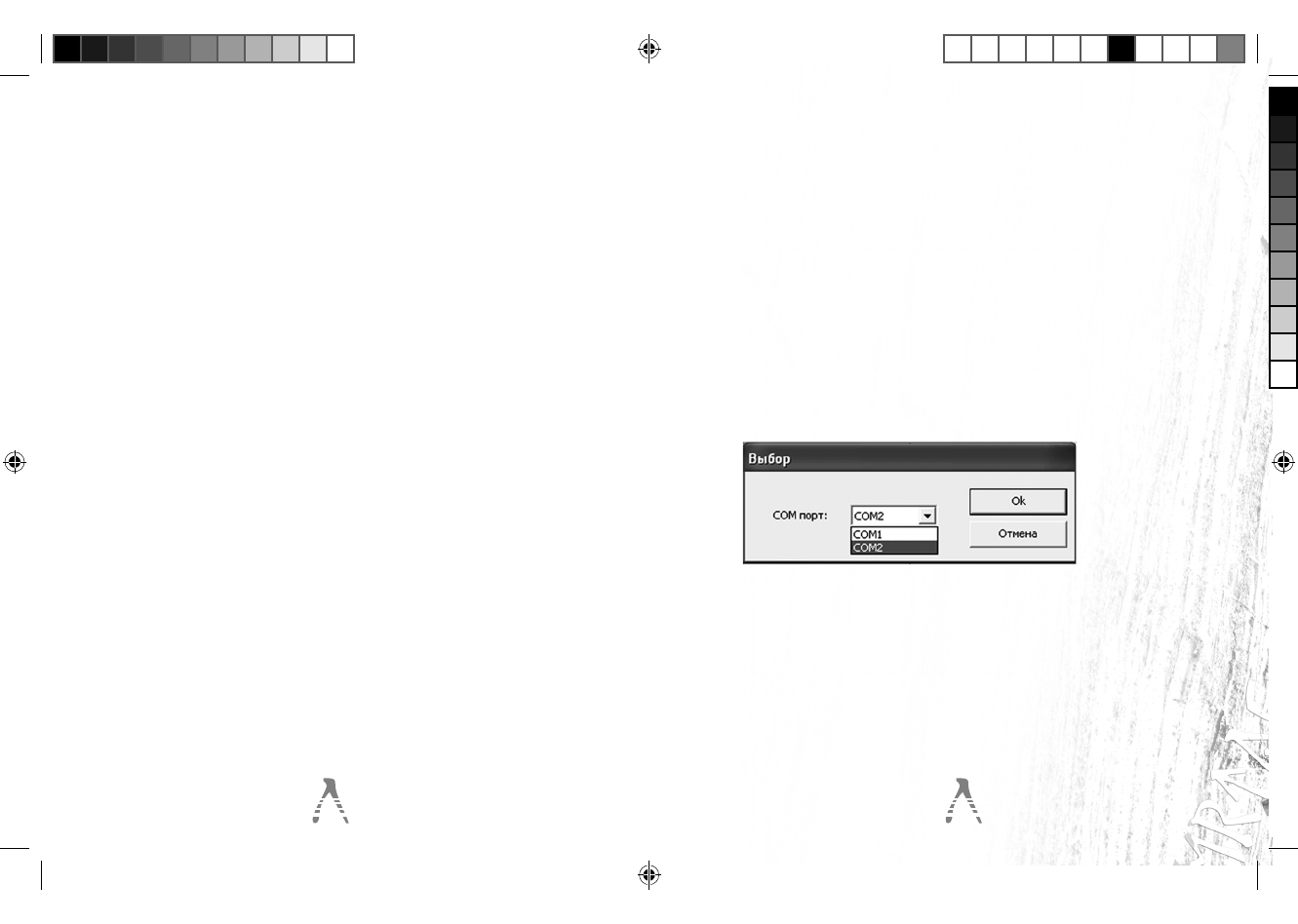

предложит вам выбрать COM-порт для работы
с PC-адаптером. Выберете виртуальный COM-порт,
появившийся после подключения PC-адаптера.
Если вы выполнили правильно все предыдущие действия,
на экране компьютера появится окно интерфейса
настройки GSM-модуля.
