28
6
Желтый
Вход «Зажигание» (+12 В). Подключить к
проводу, на котором появляется +12 В при
включении зажигания (напряжение не
должно пропадать при запуске двигателя)
7
Коричневый/белый
Вход. Отрицательный триггер капота и (или)
багажника. Подключается к кнопкам капота
и (или) багажника, на которых появляется
«Масса» при открывании капота и (или)
багажника
РАЗЪЕМ С 4 (РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА
УДАРА)
№ контакта
Цвет
провода
Назначение
1
Зелёный
Вход. Отрицательный триггер датчика удара (зона
тревоги)
2
Синий
Вход. Отрицательный триггер датчика удара (зона
предупреждения)
3
Чёрный
Выход. «Масса» датчика удара
4
Красный
Выход (+12 В). Питание датчика удара
РАЗЪЕМ С 5 (РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ
ДОПОЛНИТЕЛЬНОГО ДАТЧИКА)
№ контакта
Цвет провода
Назначение
1
Зеленый
Вход. Отрицательный триггер доп. датчика
(зона тревоги)
2
Синий
Вход. Отрицательный триггер доп. датчика
(зона предупреждения)
3
Черный
Выход. «Масса» доп. датчика
4
Красный
Выход (+12 В). Питание доп. датчика
РАЗЪЕМ С 6 (РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ СИД)
№ контакта
Цвет подвода
Назначение
1
Красный
Питание на СИД
2
Черный
Сигнал на СИД
5
МО
ДЕЛЬ: x160n
Напряжение питания основного блока (В)
8
18
Тип элемента питания брелока
2 x CR2016
Диапазон рабочих температур для блока (°С)
-40
+85
Диапазон рабочих температур для брелока (°С)
-15
+85
Среднее время работы брелока до замены
элемента питания (месяцев). Параметр зависит
от интенсивности использования
12
Выходной ток по каналам:
Световой индикации (А)
15 (2 х 7,5 А)
Управления приводами замков дверей (А)
15
Управления внешним реле блокировки (мА)
250
Управления по выходу «Комфорт» для модуля
стеклоподъемников (мА)
250
Управления реле замка багажника (мА)
250
Выхода на сирену (А)
2

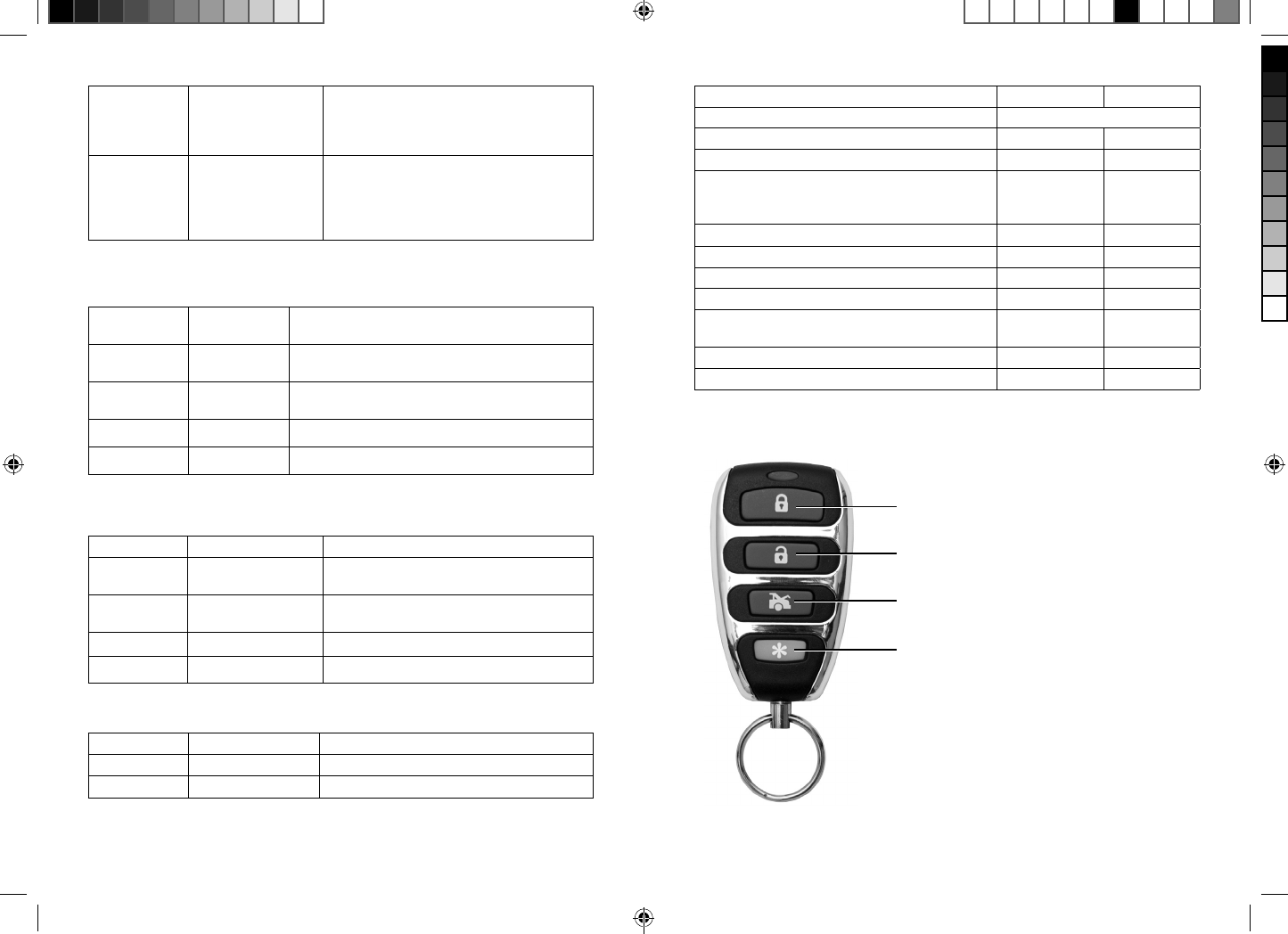

ВНЕШНИЙ ВИД И НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА
1 Постановка на охрану
2 Снятие с охраны
3 Открытие багажника (2 сек.)
4 Паника
