30

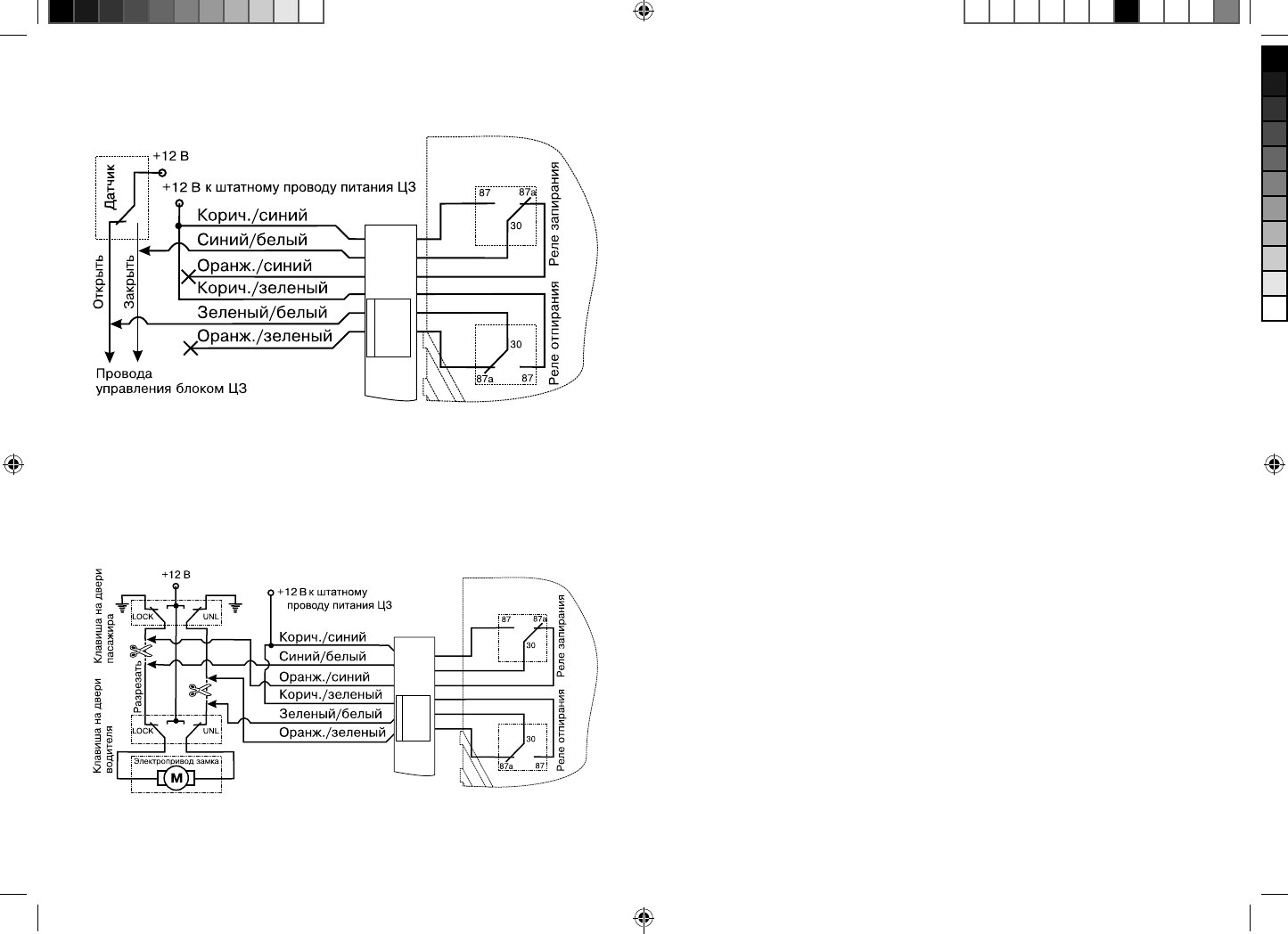

Автомобили, в которых управление ЦЗ происходит
положительным импульсом
Автомобили, в которых управление ЦЗ происходит
положительным импульсом и есть переключатель на центральной
консоли или водительской двери
3
МО
ДЕЛЬ: x160n
Программирование функций . . . . . . . . . . . . . . . . . . . . . . . . . 21
Таблица программируемых функций
. . . . . . . . . . . . . . . . . . 21
Описание программируемых функций . . . . . . . . . . . . . . . . 23
Таблицы назначения проводов . . . . . . . . . . . . . . . . . . . . . . . . . 26
Схемы подключения центрального замка . . . . . . . . . . . . . . 29
Схема подключения соленоида открытия замка
багажника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
НАЗНАЧЕНИЕ
СТСТС
PHARAON x160n
предназначена для оповещения
автовладельца о несанкционированном воздействии или о
доступе к автомобилю посредством звуковых и световых сигналов,
а также для блокировки двигателя. Кроме того, возможно
управление различными дополнительными устройствами.
Температурный диапазон эксплуатации от -40
°С до +85 °С и
исполнение корпуса IP-40 предусматривают размещение блока
СТСТС в салоне автомобиля в защищенном от попадания воды и
технологических жидкостей месте.
КОМПЛЕКТ ПОСТАВКИ
При покупке СТСТС убедитесь в комплектности поставки.
Указанный комплект поставки является базовым и может
быть расширен в соответствии с пожеланием покупателя
дополнительными компонентами.
Наименование
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Количество
Руководство по эксплуатации и установке . . . . . . . . . . . . . . . . . 1
Процессорный блок. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Датчик удара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Брелок (передатчик) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Светодиодный индикатор состояния с кабелем (СИД) . . . . . . . 1
Кнопка VALET с кабелем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Реле блокировки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Колодка для реле блокировки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Кабель с двумя предохранителями и 13-контактным разъемом . . . . 1
