24
Черный
провод – общий провод центрального блока. Соедините этот провод с шасси
автомобиля. Не соединяйте этот провод через заземляющие провода штатной проводки
автомобиля; присоедините его непосредственно к тщательно зачищенному металлу кузова.
Подключение проводов 5-контактного разъема
Красный
провод – питание системы. Подключите этот провод к цепи, в которой постоянно
присутствует напряжение +12В, желательно подключать данный провод непосредственно
к тому проводу в автомобиле, который идѐт к плюсовой клемме аккумулятора.
Коричневый
провод – выход положительной полярности (1200мА) для управления
сиреной. Соедините этот провод с красным проводом неавтономной сирены. Черный
провод сирены соедините с "массой".
Белые
провода – выходы (5А) на световые сигналы автомобиля. Подключите белые
провода к световым индикаторам левой и правой стороны.
Красный/белый
провод – питание световых сигналов. Данный провод определяет
полярность сигнала, подаваемого на Белые провода. В зависимости от используемой в
автомобиле полярности или выбранного способа управления световыми сигналами,
подсоедините его к "массе" или к +12В.

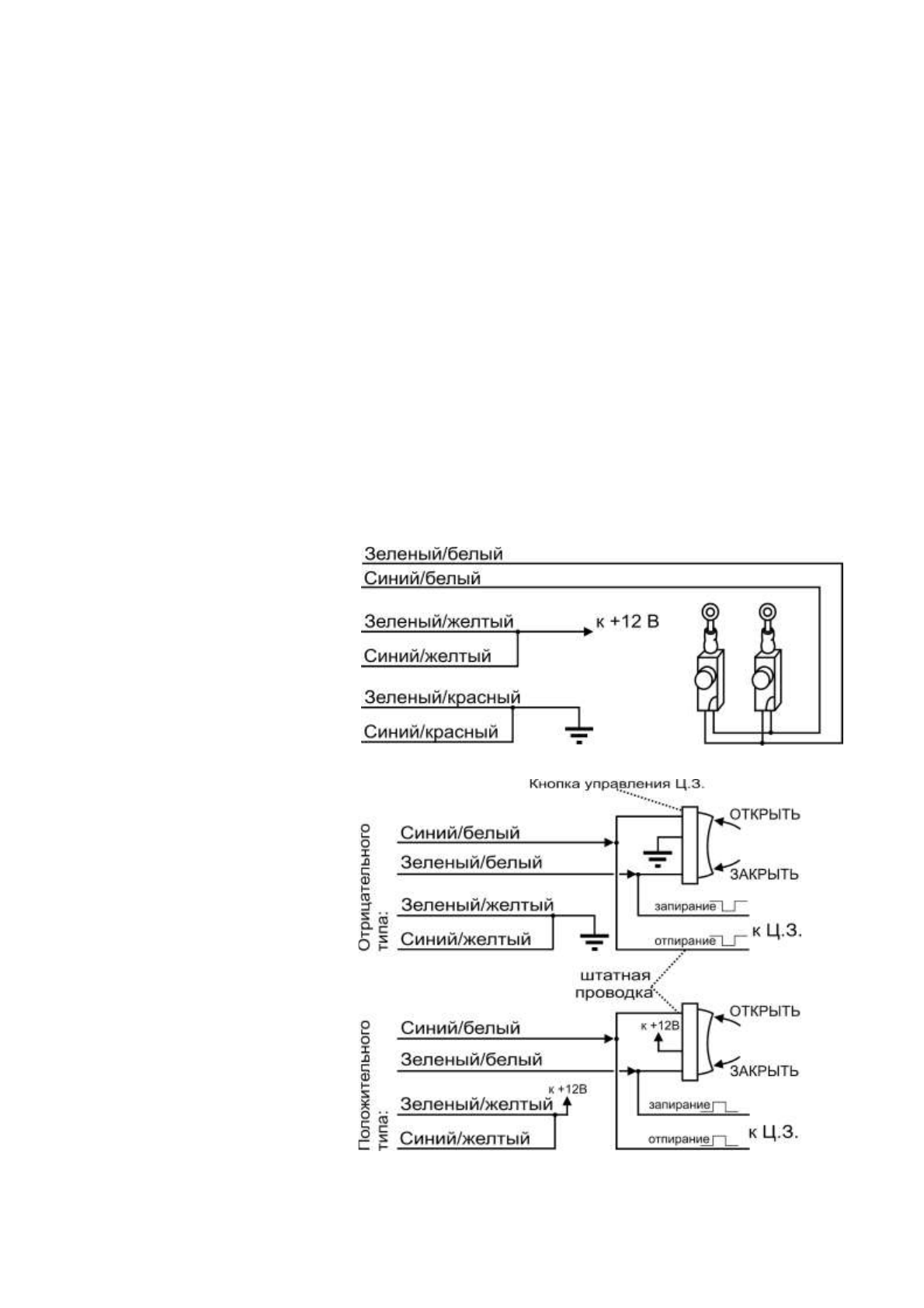

Подключение проводов Разъема интерфейса замков дверей
Установка собственных
(новых) электроприводов
замков дверей:
Цепь питания
электроприводов
рекомендуется защищать
предохранителем.
Подключение к системе
центрального замка
автомобиля:
Выясните, какой тип управления
реализован
в
автомобиле.
Обычно для этого достаточно
измерить
потенциал
на
переключающем контакте кнопки
управления
системой
«центрального замка». Когда тип
известен, используйте одну из
приведенных схем.
