PANTERA XS-3100 © Saturn Marketing, Ltd.
29
ПОДСОЕДИНЕНИЕ
ПРОВОДОВ
СИСТЕМЫ
Основной
разъем
(18
контактов
)
верхний
ряд
Провод
Подсоединение
БЕЛЫЙ
/
СИНИЙ
К
указателям
поворота
(+)
КРАСНЫЙ
/
БЕЛЫЙ
К
+12
В
(
питание
реле
указателей
поворота
)
БЕЛЫЙ
/
СИНИЙ
К
указателям
поворота
(+)
КРАСНЫЙ
/
СИНИЙ
Отпирание
,
Н
.
Р
.
ЧЕРНЫЙ
/
ЖЕЛТЫЙ
Отпирание
,
общий
ЗЕЛЕНЫЙ
/
СИНИЙ
Отпирание
,
Н
.
З
.
ЖЕЛТЫЙ
Запирание
,
Н
.
Р
.
ЗЕЛЕНЫЙ
/
ЖЕЛТЫЙ
Запирание
,
общий
КОРИЧНЕВЫЙ
/
СИНИЙ
Запирание
,
Н
.
З
.
Основной
разъем
(18
контактов
)
нижний
ряд
Провод
Подсоединение
КРАСНЫЙ
К
+12
В
СИНИЙ
/
ЧЕРНЫЙ
К
сирене
(+)
ЖЕЛТЫЙ
/
КРАСНЫЙ
К
+12
В
на
замке
зажигания
ОРАНЖЕВЫЙ
/
БЕЛЫЙ
(-)
при
включенном
режиме
охраны
,
к
дополнительно
-
му
Н
.
З
.
реле
блокировки
(
см
.
схему
)
РОЗОВЫЙ
Выход
дополнительного
канала
(-)
ЗЕЛЕНЫЙ
К
(-)
триггеру
капота
/
багажника
КОРИЧНЕВЫЙ
К
(-)
триггеру
двери
СИНИЙ
К
(+)
триггеру
двери
ЧЕРНЫЙ
К
«
массе
»

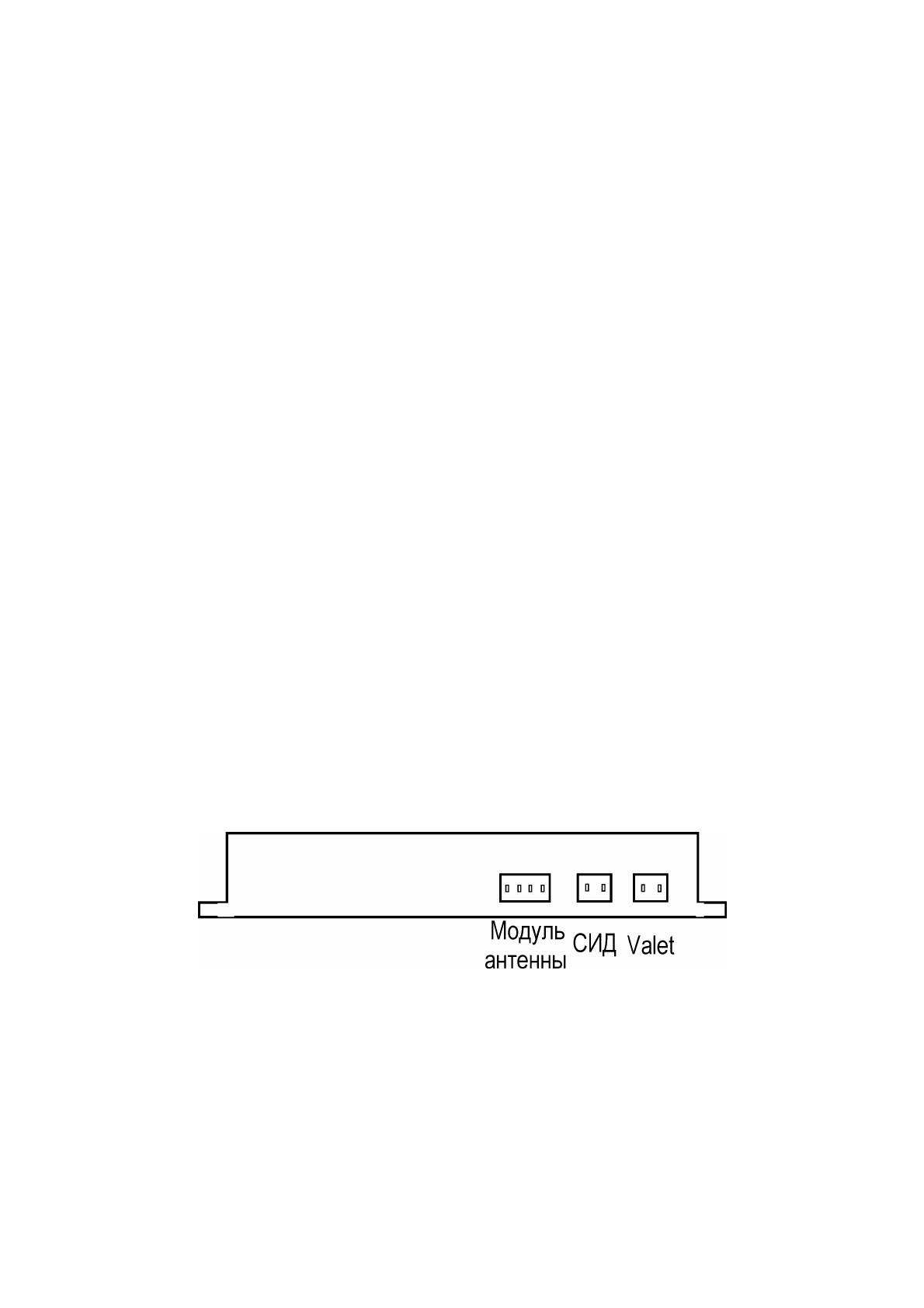

Функции
дополнительных
разъемов
системы
(
на
задней
стороне
модуля
)
Расположение
контактов
/
проводов
в
разъеме
блока
для
подключения
датчика
удара
(
слева
направо
)
Вход
зоны
предупреждения
(-)
Вход
основной
зоны
(-)
Питание
+12
В
Питание
- «
масса
»
при
включенном
режиме
охраны
