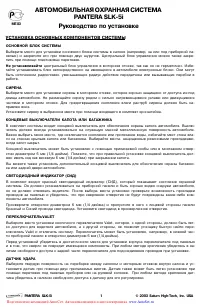

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА

PANTERA SLK-5i

Руководство по установке

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ СИСТЕМЫ

ОСНОВНОЙ БЛОК СИСТЕМЫ

Выберите место для установки основного блока системы в салоне (например, за или под приборной па-
нелью) и закрепите его при помощи двух шурупов. Центральный блок управления можно также закре-
пить при помощи пластиковых перетяжек.

Не устанавливайте

 центральный блок управления в моторном отсеке, так как он не герметичен. Избе-

гайте устанавливать блок непосредственно на имеющиеся в автомобиле электронные блоки. Они могут
быть источником радиопомех, уменьшающих радиус действия передатчика или вызывающих перебои в
работе.

СИРЕНА

Выберите место для установки сирены в моторном отсеке, которое хорошо защищено от доступа из-под

днища автомобиля. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися

частями в моторном отсеке. Для предотвращения скопления влаги раструб сирены должен быть на-
правлен вниз.
Установите сирену в выбранном месте при помощи входящего в комплект кронштейна.

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ КАПОТА ИЛИ БАГАЖНИКА

В комплект системы входит концевой выключатель для обеспечения охраны капота автомобиля. Выклю-
чатель должен всегда устанавливаться на служащую массой металлическую поверхность автомобиля.
Важно выбрать такое место, где исключается скопление или протекание воды, избегайте мест стока вла-
ги на стенках крыльев капота или багажника. Выбирайте места, защищенные резиновыми прокладками,
когда капот закрыт.
Концевой выключатель может быть установлен с помощью прилагаемой скобы или в монтажном отвер-
стии диаметром 6 мм (1/4 дюйма). Помните, что при правильной установке концевой выключатель дол-
жен иметь ход как минимум 6 мм (1/4 дюйма) при закрывании капота.
Вы можете также установить дополнительный концевой выключатель для обеспечения охраны багажни-

ка или задней двери автомобиля.

СВЕТОДИОДНЫЙ ИНДИКАТОР (СИД)

В комплект входит красный светодиодный индикатор (СИД), который показывает состояние охранной
системы. Он должен устанавливаться на приборной панели и быть хорошо виден снаружи автомобиля,
но не должен отвлекать водителя. После выбора места установки проверьте возможность прокладки
проводов за панелью и убедитесь, что при сверлении отверстия не будут повреждены какие-либо ком-
поненты автомобиля.
Просверлите отверстие диаметром 6 мм (1/4 дюйма) и пропустите в него с лицевой стороны панели
Красный и Синий провода светодиода. Установите светодиод в просверленное отверстие.

ПЕРЕКЛЮЧАТЕЛЬ VALET

Выберите место установки кнопочного переключателя Valet, которое, с одной стороны, должно быть лег-
ко доступно для водителя автомобиля, а с другой стороны, не позволит угонщику быстро найти пере-
ключатель Valet и отключить систему. Переключатель может быть установлен, например, в нижней час-
ти приборной панели в отверстии диаметром 6 мм (1/4 дюйма).

Перед установкой убедитесь в достаточности места для установки корпуса переключателя под панелью
и в том, что сверло не повредит имеющиеся компоненты. При любом методе крепления убедитесь в на-

личии свободного доступа к задней части переключателя для подсоединения проводов при установке.

ДАТЧИК УДАРА

Выберите твердую поверхность на переборке между салоном и моторным отсеком внутри салона и ус-

тановите датчик при помощи двух прилагаемых винтов. Датчик также может быть легко установлен при

помощи перетяжек под панелью приборов или на рулевой колонке. При любом методе крепления дат-

чика убедитесь в наличии свободного доступа к датчику для его регулировки.

PANTERA SLK-5i 1 © 2003 Saturn High-Tech, Inc. USA
