3) Если автомобиль оборудован электрическими стеклоподъемниками, Темно-Синий провод системы
может быть запрограммирован как
"отрицательный выход для закрывания окон автомобиля"
и
тогда этот провод будет замыкаться на массу на 30 секунд после постановки системы на охрану с помо-
щью брелка-передатчика (программируемая функция # 13).
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система
автоматически отключит вход датчика удара на все время, пока данный выход активизирован + еще 3
секунды.
Подсоединение:
Найдите провод штатного модуля управления электрическими стеклоподъемниками
автомобиля, при замыкании которого на массу происходит закрывание окон. Подсоедините Темно-Синий
провод к данному проводу. При необходимости используйте дополнительные реле.
4) Темно-Синий провод может быть также запрограммирован как
"отрицательный выход для управ-
ления пейджером"
(программируемая функция # 1 3 ) . В этом случае он также уже более не будет замы-
каться на массу при нажатии кнопки 2 передатчика. Вместо этого Темно-Синий провод будет замыкаться
на массу только при срабатывании системы.
Подсоединение:

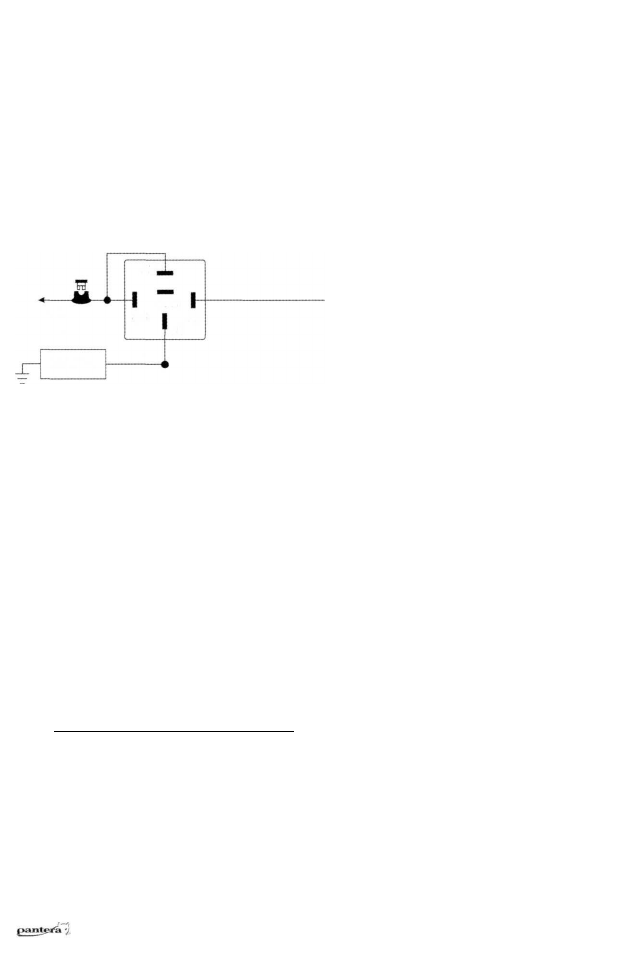

Подсоедините Темно-Синий
провод к проводу отрицательного триггера до-
полнительного пейджера. В том случае, если
пейджер управляется положительным тригге-
ром, используйте дополнительное реле, как по-
казано на схеме.
Важно! Используйте данный провод только для управления реле или подачи сигнала на сла-
боточный вход! Транзисторный выход способен обеспечить подачу тока, не превышающего
200 мА. Прямое подключение Темно-Синего провода к соленоиду, электродвигателю или дру-
гому устройству, потребляющему большой ток, может привести к повреждению данного
выхода системы.
ФИОЛЕТОВЫЙ ПРОВОД:
(+) ТРИГГЕР ДВЕРИ / (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО
ЭЛЕКТРОПРИВОДА
1. Данный провод обеспечивает срабатывание системы при открывании двери автомобиля. Подсоеди-
нение триггера двери также необходимо для обеспечения работы функции пассивной постановки на ох-
рану.
Подсоединение:
Если выключатель внутрисалонного освещения имеет на выходе +12В при открывании
двери (большинство автомобилей Ford, автомобили ГАЗ), Вы должны подсоединить Фиолетовый провод
к одному из штатных концевых выключателей. В большинстве случаев Фиолетовый провод достаточно
подсоединить только к одному концевому выключателю независимо от количества дверей в автомобиле.
Внимание!
Не используйте Фиолетовый провод, если концевые выключатели дверей отрицательной
полярности (см. подключение Коричневого провода выше).
2. В случае если в автомобиле используются концевые выключатели дверей отрицательной полярности,
Фиолетовый провод может быть также запрограммирован как "Положительный вход для подключения 5-
проводного электропривода" (программируемая функция # 1 4 ) . В этом случае, при замыкании Фиолето-
вый провода на +12В система будет автоматически подавать импульс для запирания дверей автомоби-
ля, но
только при выключенном режиме охраны.
Использование данной функции позволит Вам частично реализовать функцию "центрального замка" без
необходимости использования дополнительного модуля, достаточно будет только установить один 5-
проводный электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После
этого, при запирании двери водителя система будет автоматически запирать все двери автомобиля.
Подсоединение:
Найдите в 5-проводном электроприводе изолированную группу контактов с тремя про-
водами. Один из этих проводов является "общим", 2-й провод замкнут с "общим", когда шток электро-
привода выдвинут наружу больше, чем наполовину, 3-й провод замкнут с "общим", когда шток электро-
привода задвинут внутрь больше, чем наполовину. Подсоедините Фиолетовый провод к 1-му ("общему")
проводу и подсоедините 3-й провод к +12В. 2-й провод не используется.
PANTERA SLK-5i
© 2003 Saturn High-Tech, Inc. USA
+ 12В
86
87а
30
85
87
ТЕМНО-СИНИЙ (-)
+ 12В
пейджер
4
