Автомобильная охранно-сервисная система Pandect X-3000
Радиореле блокировки
Для Pandect X опционально доступно ради-
ореле блокировки RR-102. Радиореле блоки-
ровки со встроенным акселерометром допуска-
ется располагать в моторном отсеке. При этом
недопустимо экранировать зону встроенной
антенны 2,4 ГГц.
Необходимо обеспечить жесткое крепление
к кузову автомобиля или неподвижным жгутам
проводов. Запрещено прятать в жгуты прово-
дов. Питание радиореле подключается либо от
зажигания, либо постоянное. Реле нормально
замкнутое, блокировку осуществляет только при наличии несанкционированного перемеще-
ния автомобиля.

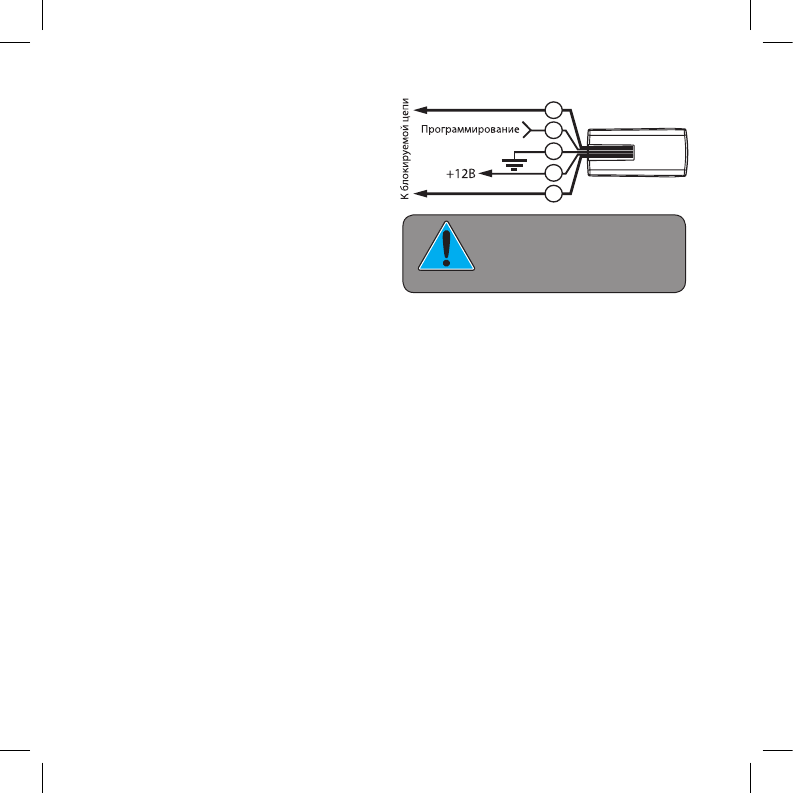

Подключение радиореле RR-102
Провода «1» и «5» (Черные) - Блокировка.
Подключают к блокируемой цепи. Ток коммутации должен быть не более 10А (при комму-
тации цепей без индуктивной составляющей нагрузки). Контакты реле блокировки нормально
замкнутые.
Провод «2» (Черный) - Программирование.
Провод необходим для записи радиореле в память системы. При записи подключается на
+12В одновременно с проводом «4»
Провод «3» (Черный) - «Масса».
Должен быть присоединен к кузову автомобиля или надежному проводнику, соединяюще-
му кузов и какой-либо штатный потребитель. Данный провод подсоединяется при монтаже в
первую очередь.
Провод «4» (Черный) - +12В.
Должен быть присоединен к постоянному питанию +12В, либо к проводу, на котором появ-
ляется +12 В при включении зажигания и не пропадает во время движения.
Программирование радиореле
Программирование радиореле доступно на Уровне I-6 и I-7. Уровень I-5 предназначен для
программирования подкапотного модуля RHM.
1
2
3
4
5
ВНИМАНИЕ! ЗАПРЕЩЕНО
РАЗМЕЩАТЬ РАДИОРЕЛЕ
НЕПОСРЕДСТВЕННО НА
ДВИГАТЕЛЕ!
