MYSTERY MX-207

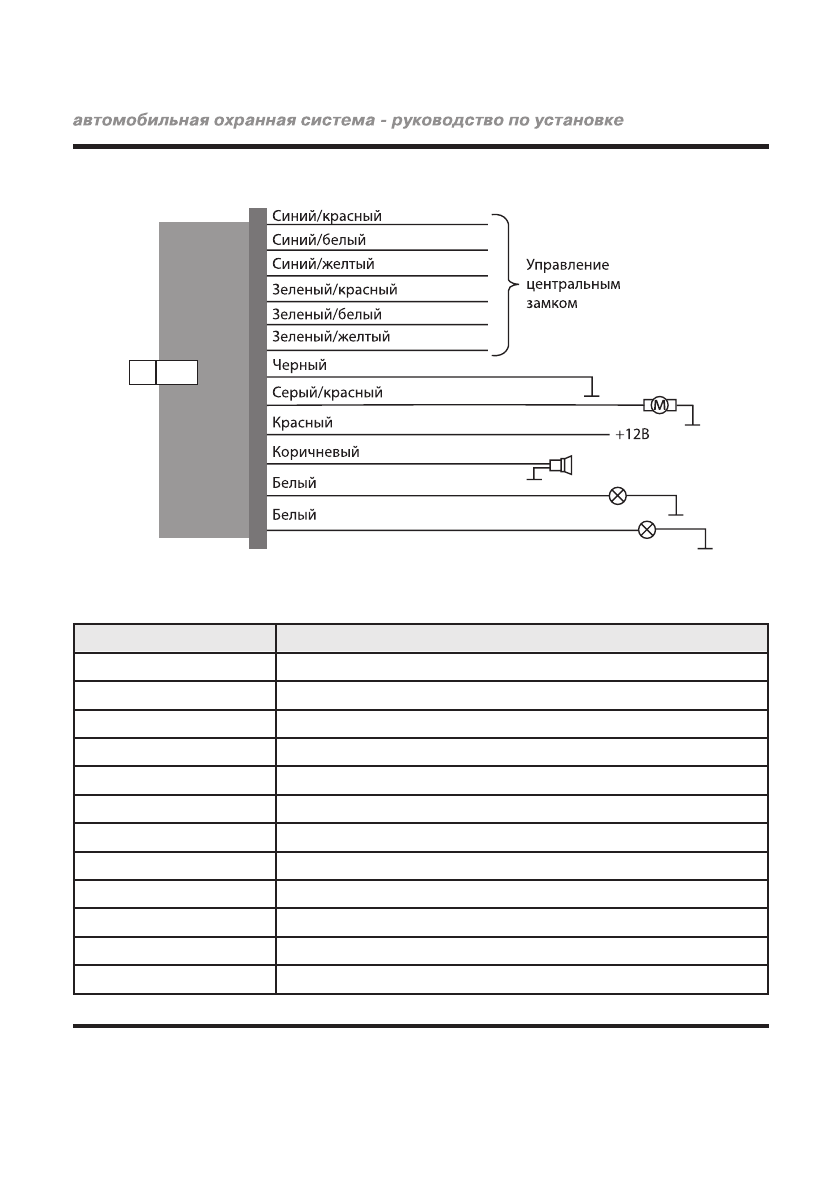

Схема подключения проводов разъема К2

Расположение проводов в разъёме К2 и их назначение

Цвет провода

Назначение цепи

Синий/красный

Нормальнозамкнутыйконтактрелеотпирания

Синий/белый

Общийконтактрелеотпирания

Синий/желтый

Нормальноразомкнутыйконтактрелеотпирания

Зеленый/красный

Нормальнозамкнутыйконтактрелезапирания

Зеленый/белый

Общийконтактрелезапирания

Зеленый/желтый

Нормальноразомкнутыйконтактрелезапирания

Черный

Общий(«масса»)

Серый/красный

Дополнительныйканал,открытиебагажника+12В

≤

300мА

Красный

Питание,+12В

Коричневый

Выходнасирену+12В

≤

1,5А

Белый

Выходнасветовыесигналы

Белый

Выходнасветовыесигналы
