8
MYSTERY MX-207
После постановки в режим ОХРАНА появляется импульс уровнем
+12Видлительностью25сек,токнагрузки<300mА
3 Желтый провод
-Входконтроляцепизажигания
4 Зеленый провод
-Входдатчиковдверей«-»
Подключитезеленыйпроводкточкесоединяющейзаводскиеконце-
выевыключателидверей«отрицательного»типа.
5 Оранжевый
-Выходблокировкидвигателя
На этом проводе появляется потенциал «массы» при включенном
режиме охраны. Максимальная нагрузочная способность выхода -
300мА. Этот выход предназначен для блокировки двигателя от не-
санкционированногозапусканормальнозамкнутымиконтактамидо-
полнительногорелепоцепистартера.
6 Фиолетовый провод
-Входдатчиковдверей«+»
Подключите фиолетовый провод к точке соединяющей заводские
концевые выключатели дверей «положительного типа» (датчики та-
коготипаприменяются,например,наавтомобиляхмаркиFORD)

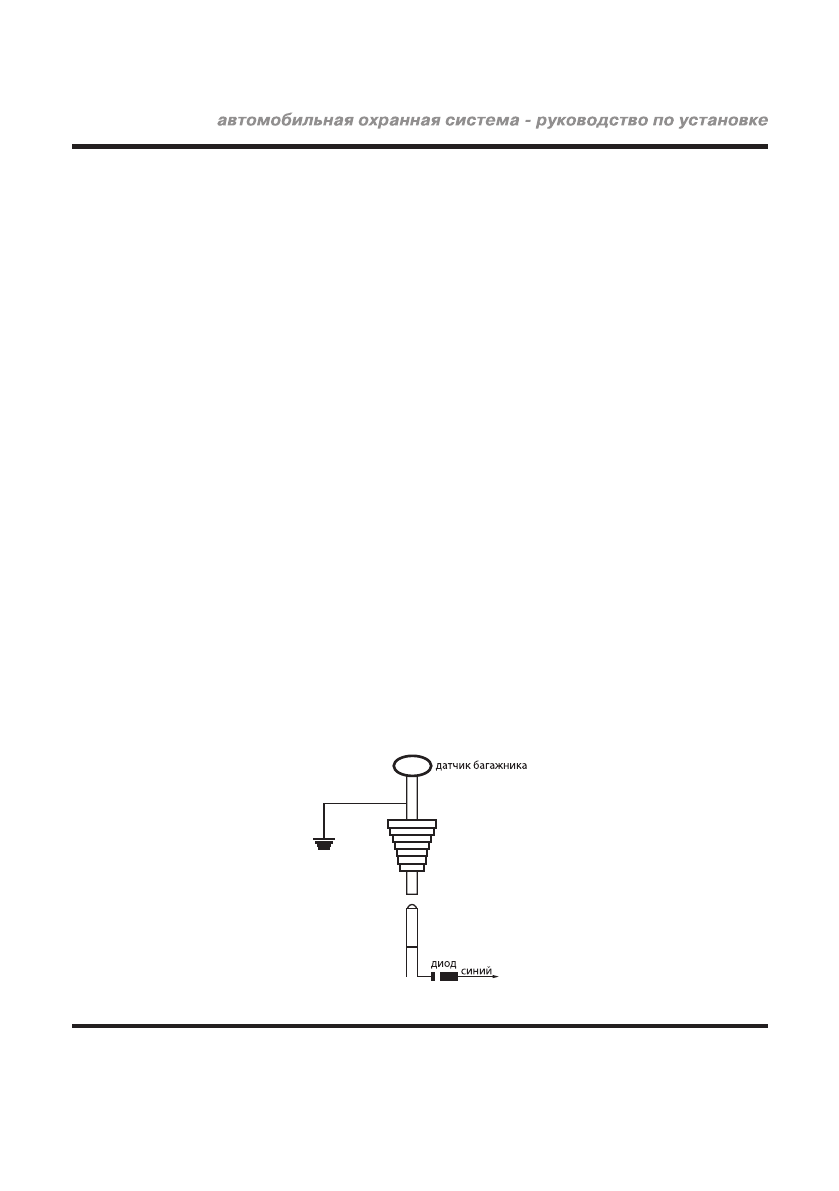

7 Синий провод
Подключите к концевым выключателям капота и багажника, имею-
щим«-»потенциалприоткрытомкапотеибагажнике.
