Пневматические Системы Запирания Дверей
1. Найти провод дверного переключателя, который отходит от каждой двери, к
системе управления центральным замком. На этом проводе в момент запирания
и отпирания дверей сигнал меняет полярность.
2. Обрезать этот провод и подсоединить к обрезанному концу
СИНИЙ/
ЖЁЛТЫЙ
провод системы Expert 800, при этом во время работы замков на нём
меняется напряжение.
3. Подсоединить
СЕРЫЙ/КРАСНЫЙ
провод системы Expert 800 к другому об-
резанному концу.
«. Соединить вместе
СИНИЙ/КРАСНЫЙ
и
СЕРЫЙ/ЖЁЛТЫЙ
провода.
Я Подсоединить
КРАСНЫЙ/ЧЁРНЫЙ
провод системы Expert 800 к источни-
ку питания 12В.
6. Подсоединить
КРАСНЫЙ/ЖЁЛТЫЙ
провод системы Expert 800 на корпус.
Схема системы запирания дверей с пневматическим
приводом.

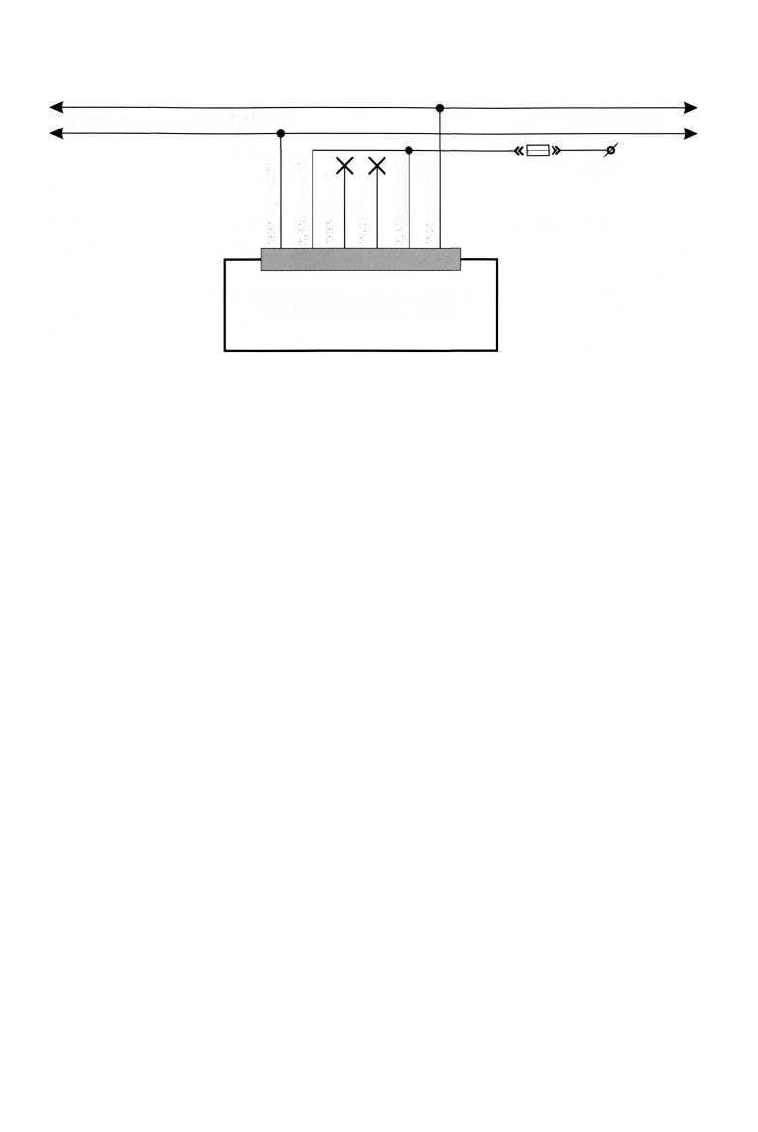

Система с Положительным Импульсным Уп-
равлением Центральным Замком
1. Найти провод запирающего сигнала (LOCK) автомобиля, и подсоединить к
нему
СЕРЫЙ/КРАСНЫЙ
провод системы Expert 800.
2. Найти провод отпирающего сигнала (UNLOCK) автомобиля и подсое-
динить к нему
СИНИЙ/КРАСНЫЙ
провод системы Expert 800.
3. Соединить вместе
КРАСНЫЙ/ЖЁЛТЫЙ
и
КРАСНЫЙ/ЧЁРНЫЙ
про-
вода и подсоединить через предохранитель к источнику питания 12В.
Руководство по установке
8
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
К кнопке управления Ц.З.
К блоку Ц.З.
+ 12В
серо-красны
й
красно-жёлты
й
серо-жёлты
й
сине-жёлты
й
красно-чёрны
й
сине-красны
й
Блок EXPERT 8 0 0
