"-0.3А" выход для организации двушагового отпирания дверей. На этом про-

воде появляется сигнал при двукратном нажатии на кнопку 2 пульта.

Дополнительный 6-контактный разъем.

Провода для устройств запирания дверей.

Система Mongoose Expert 800 поставляется с универсальной системой запи-

рания дверей, имеющей шесть проводов. Смотри приложенные диаграммы, на

которых показаны схемы соединений для негативного управления, позитивного

управления, установки новых приводов и пневматического привода.

СЕРЫЙ/КРАСНЫЙ

 ПРОВОД-реле запирания - общий контакт

КРАСНЫЙ/ЖЕЛТЫЙ

 ПРОВОД-реле запирания - разомкнутый контакт

СЕРЫЙ/ЖЕЛТЫЙ

 ПРОВОД-реле запирания - замкнутый контакт

ГОЛУБОЙ/ЖЕЛТЫЙ

 ПРОВОД-реле отпирания - замкнутый контакт

КРАСНЫЙ/ЧЕРНЫЙ

 ПРОВОД-реле отпирания - разомкнутый контакт

ГОЛУБОЙ/КРАСНЫЙ

 ПРОВОД-реле отпирания - общий контакт

Система

с

Отрицательным

Импульсным

Управлением Центральным Замком

1. Найти провод запирающего сигнала (LOCK) автомобиля и подсоединить к

нему

 СЕРЫЙ/КРАСНЫЙ

 провод системы Expert 800.

2. Найти провод отпирающего сигнала (UNLOCK) автомобиля и подсое-

динить к нему

 СИНИЙ/КРАСНЫЙ

 провод системы Expert 800.

3. Соединить вместе

 КРАСНЫЙ/ЖЁЛТЫЙ

 и

 КРАСНЫЙ/ЧЁРНЫЙ

 про-

вода и подсоединить на корпус.
4. Отрезать

 СИНИЙ/ЖЁЛТЫЙ

 и

 СЕРЫЙ/ЖЁЛТЫЙ

 провода, т.к. они

не требуются при данном типе соединения.

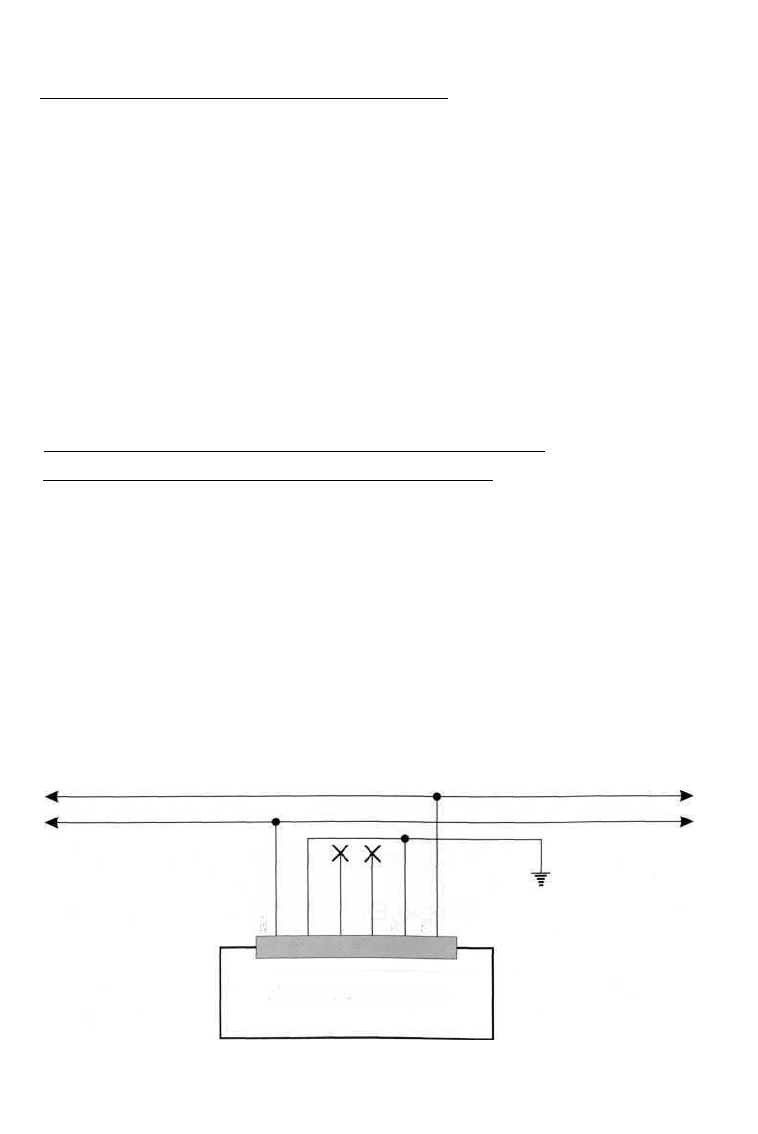

Схема системы с отрицательным импульсным управлением

центральным замком.

ЗАПИРАНИЕ

Автомобильный охранный комплекс "MONGOOSE EXPERT 800"

К блоку Ц.З. автомобиля

ОТПИРАНИЕ

К кнопке управления Ц.З.

сине-красны

й

красно-чёрны

й

сине-жёлты

й

серо-жёлты

й

красно-жёлты

й

серо-красны

й

Блок EXPERT  8 0 0

5
