Автомобильный охранный комплекс “MONGOOSE” Модель AMG 800 C/M
7
Пневматические Системы Запирания Дверей
1 .
Н а й т и п р о в о д д в е р н о г о п е р е к л ю ч а т е л я , к о т о р ы й о т х о д и т о т к а ж д о й
двери, к системе управления центральным замком. На этом проводе в мо
мент запирания и отпирания дверей сигнал меняет полярность.
2 .
Обрезать этот провод и подсоединить к обрезанному концу
СИНИЙ/
ЖЁЛТЫЙ
провод системы AMG800 C/M, при этом во время работы зам
ков на нём меняется напряжение.
3 .
П о д с о е д и н и т ь
СЕРЫЙ/КРАСНЫЙ
п р о в о д с и с т е м ы A M G 8 0 0 C / M к
другому обрезанному концу.
4 .
Соединить вместе
СИНИЙ/КРАСНЫЙ
и
СЕРЫЙ/ЖЁЛТЫЙ
провода.
5 .
Подсоединить
КРАСНЫЙ/ЧЁРНЫЙ
провод системы AMG800 C/M к
источнику питания 12В.
6 .
Подсоединить
КРАСНЫЙ/ЖЁЛТЫЙ
провод системы AMG800 C/M
на корпус.

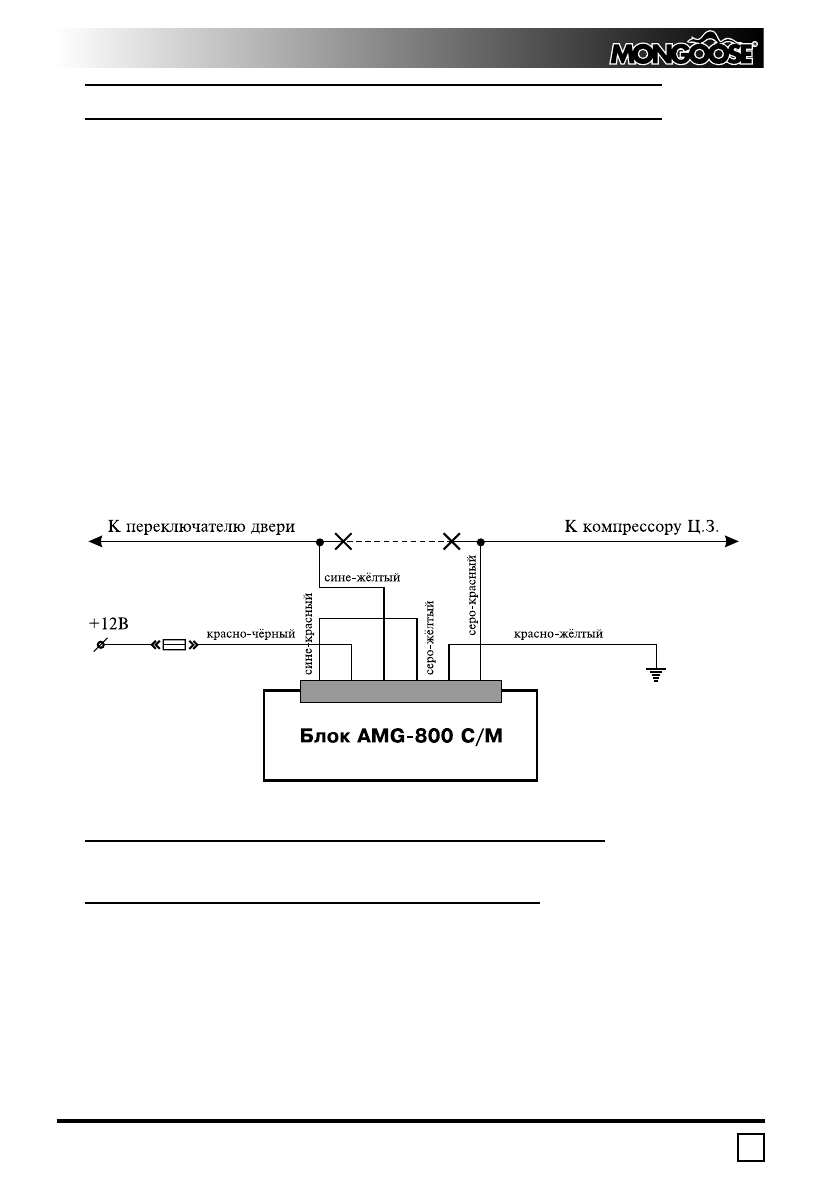

Схема системы запирания дверей с пневматическим
приводом.
Система с Положительным Импульсным
Управлением Центральным Замком
1 .
Найти провод запирающего сигнала (LOCK) автомобиля, и подсоеди
нить к нему
CЕРЫЙ/КРАСНЫЙ
провод системы AMG800 C/M.
2 .
Найти провод отпирающего сигнала (UNLOCK) автомобиля и подсое
динить к нему
СИНИЙ/КРАСНЫЙ
провод системы AMG800 C/M.
3 .
Соединить вместе
КРАСНЫЙ/ЖЁЛТЫЙ
и
КРАСНЫЙ/ЧЁРНЫЙ
про
вода и подсоединить через предохранитель к источнику питания 12В.
4 .
О т р е з а т ь
СИНИЙ/ЖЁЛТЫЙ
и
С Е Р Ы Й / Ж Ё Л Т Ы Й
п р о в о д а , т . к . о н и
не требуются при данном типе соединения.
