Автомобильный  охранный  комплекс    “MONGOOSE”  Модель  AMG 800  C/M

;

;

;

;

;

  СИНИЙ  ПРОВОД

“0.3А”  выход  для  организации  двушагового  отпирания  дверей.  На  этом

проводе  появляется  сигнал  при  двукратном  нажатии  на  кнопку  2  пульта.

Дополнительный  6контактный  разъем.

Провода  для  устройств  запирания  дверей.

Система  Mongoose  AMG800  C/M  поставляется  с  универсальной  систе

мой  запирания  дверей,  имеющей  шесть  проводов.  Смотри  приложенные
диаграммы,  на  которых  показаны  схемы  соединений  для  негативного  уп
равления,  позитивного  управления,  установки  новых  приводов  и  пневма
тического  привода.

СЕРЫЙ/КРАСНЫЙ  ПРОВОД

реле  запирания    общий  контакт

КРАСНЫЙ/ЖЕЛТЫЙ  ПРОВОД

реле  запирания    разомкнутый  контакт

СЕРЫЙ/ЖЕЛТЫЙ  ПРОВОД

реле  запирания    замкнутый  контакт

ГОЛУБОЙ/ЖЕЛТЫЙ  ПРОВОД

реле  отпирания    замкнутый  контакт

КРАСНЫЙ/ЧЕРНЫЙ  ПРОВОД

реле  отпирания    разомкнутый  контакт

ГОЛУБОЙ/КРАСНЫЙ  ПРОВОД

реле  отпирания    общий  контакт

Система  с  Отрицательным  Импульсным
Управлением  Центральным  Замком

1 .

Найти  провод  запирающего  сигнала  (LOCK)  автомобиля  и  подсоеди

нить  к  нему

CЕРЫЙ/КРАСНЫЙ

  провод  системы  AMG800  C/M.

2 .

Найти  провод  отпирающего  сигнала  (UNLOCK)  автомобиля  и  подсое

динить  к  нему

СИНИЙ/КРАСНЫЙ

  провод  системы  AMG800  C/M.

3 .

Соединить  вместе

КРАСНЫЙ/ЖЁЛТЫЙ

  и

КРАСНЫЙ/ЧЁРНЫЙ

  про

вода  и  подсоединить  на  корпус.

4 .

О т р е з а т ь

СИНИЙ/ЖЁЛТЫЙ

  и

С Е Р Ы Й / Ж Ё Л Т Ы Й

  п р о в о д а ,   т . к .   о н и

не  требуются  при  данном  типе  соединения.

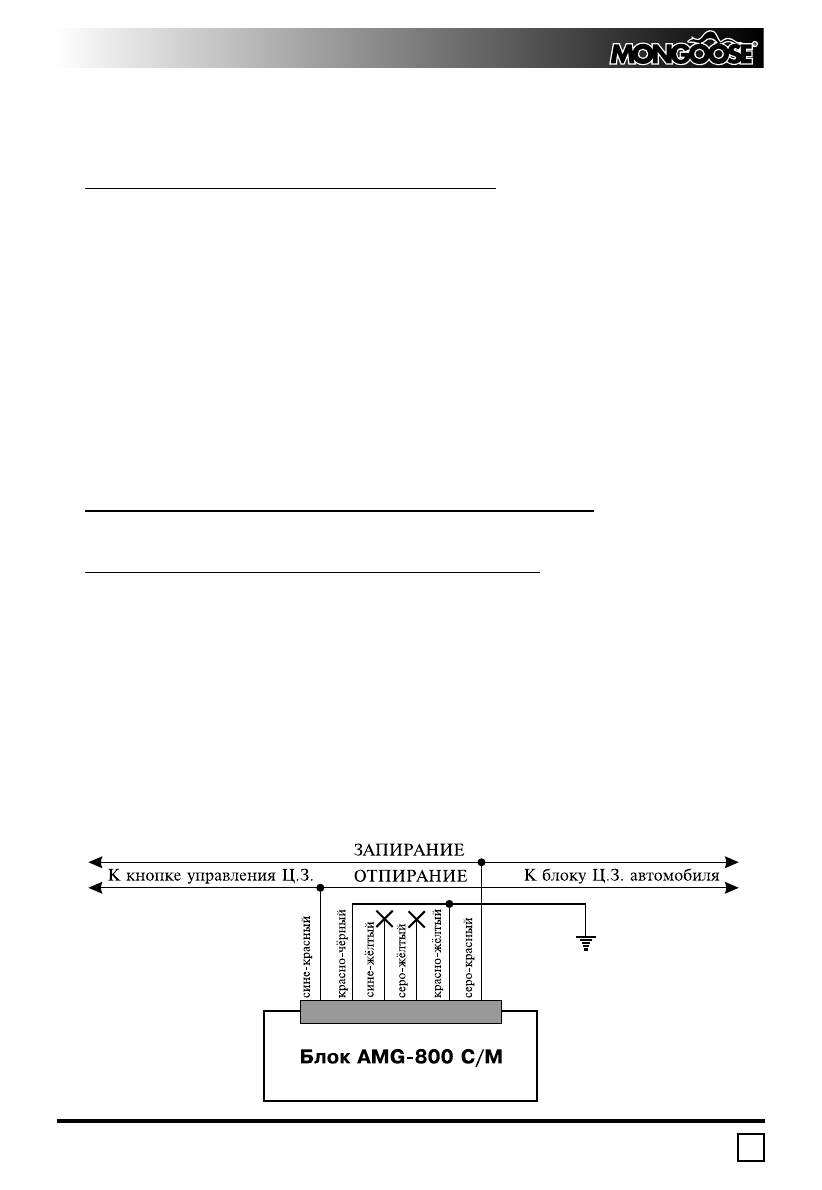

Схема системы с отрицательным импульсным управлением

центральным замком.
