ЗАМЕНА ЛАМП

ПЕРЕД НИЕ  ФАРЫ:

Вы може

те менять опи

сан

ные

ниже лампы.

Обра ти те  вни ма ние,  что  для  полу -

че

ния досту

па при заме

не ламп в

левой перед

ней фаре необхо

ди

мо

пред ва ри тель но  снять  акку му ля тор -
ную бата рею. Поря док снятия акк ум -
улятор

ной бата

реи см. в разделе

«Акк ум уляторная  батарея»:

•

Осл абить  гайку  кре пле ния  клем -

мы «+» с помо щью тор це во го ключа
№10, снять клем му с АКБ;

•

Осла бить  гайку  кре пле ния  клем -

мы «–» с помо

щью гаеч

но

го ключа

№10, снять клем му с АКБ;

•

Отвер нуть  гайку  кре пле ния  при -

жим ной план ки АКБ с помо щью тор -
це во го ключа №13, снять план ку;

•

Вынуть АКБ из мотор но го отсе ка.

Уста нов ка  акку му ля тор ной  бата -

реи  про из во дит ся  в  обрат ном  по-
ряд ке.  Обра ти те  вни ма ние,  что  при
уста нов ке  АКБ  на  под дон  необхо ди -
мо  пред ва ри тель но  вста вить  труб ку
отво

да газов в паз на под

до

не,

затем одеть ее на АКБ.

В любом слу

чае, если заме

на

кажет ся  слож ной,  мы  реко мен ду ем
обра щать ся  к  пред ста ви те лю  про из -
во ди те ля  для  заме ны  ламп.

Даль

ний свет фар, ближ

ний

свет фар

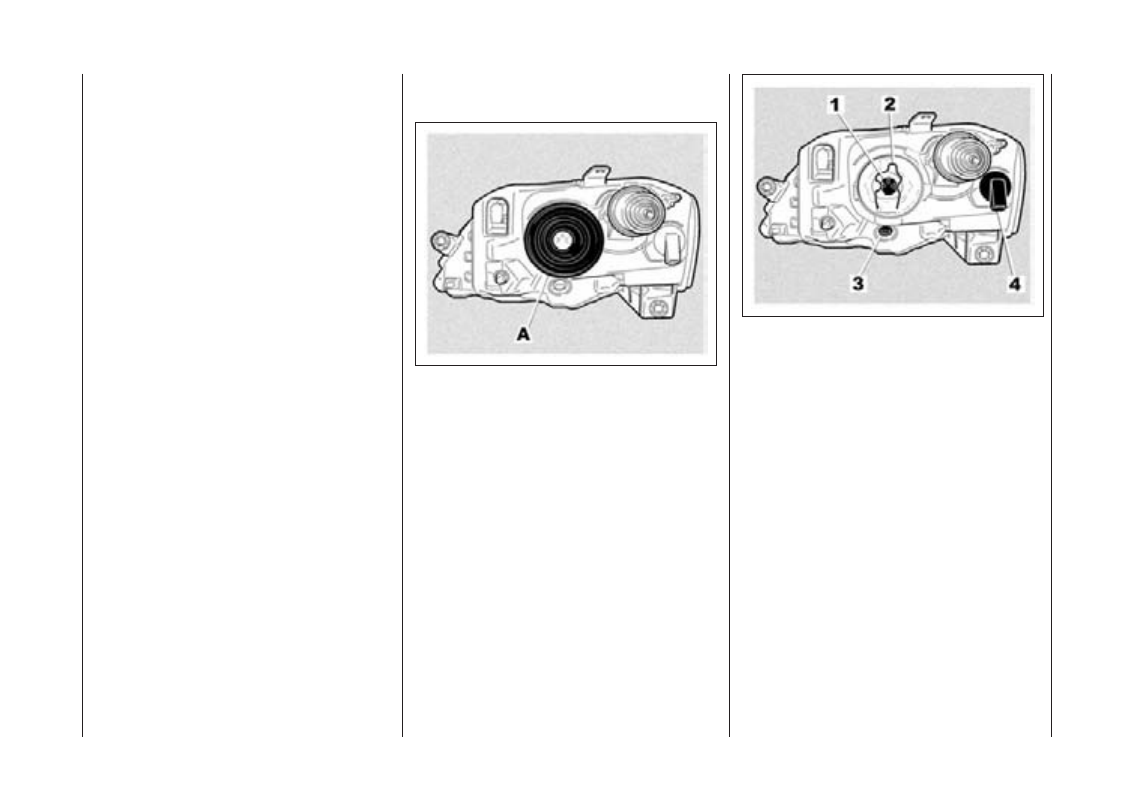

Сни ми те  крыш ку  и  рези но вый

пыль ник

A

.

Отсо е ди ни те  разъем  от  лампы

1

.

Отсо е ди ни те  пру жин ный  фиксатор

2

и  извле ки те  лампу.

Тип лампы: H4, не про пу скаю -

щая  УФ-излу че ния

(см. текст в

рамке).

Не  при ка сай тесь  к  колбе

лампы. Дер

жи

те ее за цоколь.

Заме нив  лампу,  про сле ди те  за  пра -
виль ной  уста нов кой  пыль ни ка  и
крыш ки.

Ука за тель  пово ро та

Повер ни те  патрон

4

на четвер ть

обо ро та, чтобы извлечь лампу.

Тип лампы: PY21W.

Заме нив  лампу,  про сле ди те  за

пра виль ной  уста нов кой  патро на.

Перед ний  габа рит ный  огонь

Извле ки те  патрон

3

, чтобы до-

стать лампу.

Тип лампы: W5W.
