поворота - Lada Kalina Cross 08 2014 - Инструкция по эксплуатации - Страница 127

– вставь

те новую лампу в

патрон, нажав на неё и повер нув
по часо вой стрел ке;

После заме ны лампы сбор ку и

уста нов ку  задне го  фона ря  про во -
ди те в обрат ном поряд ке.

Боко вой  ука за тель  пово ро та

Для заме

ны лампы в боко

вом

ука за те ле  пово ро та  1  (рис.  61)
сни ми те  его  с  авто мо би ля.  В  гнез -
де  фонарь  удер жи ва ет ся  пру жин -
ной

защел кой

и

фик са то ром.

Сдвинь

те фонарь в напра

вле

нии

дви же ния  авто мо би ля  и  выве ди те
фик са тор  из  заце пле ния.  Повер -
нув патрон 3 про

тив часо

вой

стрел ки, вынь те его в сборе с лам -

пой из кор пу са фона ря и потя ни те
лампу 2 на себя.

После заме ны лампы сбор ку и

уста нов ку

боко во го

ука за те ля

пово ро та  про во ди те  в  обрат ном
поряд ке.

Фонарь  осве ще ния

номер но го  знака

Для замены лампы в фонаре

освещения 1 (рис. 62) номерного
знака снимите его с автомобиля.

В  гнез де  фонарь  удер жи ва ет ся

пру жин ной  защел кой  и  фик са то -
ром. Вставь те пло скую отверт ку в
паз с левой сто ро ны фона ря, акку -
рат

но сдвинь

те его впра

во и

выведите фиксатор из зацепления.

Повернув патрон 3 против часовой
стрелки, вынь те его в сборе с лам -
пой   из  кор пу са  фона ря  и  потя ни те
лампу 2 на себя.

После заме ны лампы сбор ку и

уста нов ку

фона ря

осве ще ния

номер но го  знака  про во ди те  в
обрат ном  поряд ке.

Пла фон  осве ще ния  сало на

Для заме

ны лампы в пла

фо

не

осве ще ния  сало на  необхо ди мо
извлечь рас се ива тель 1 (рис. 63)
из  рамки  кре пле ния  пла фо на.  Пла -
фон  удер жи ва ет ся  метал ли че ской
пру жин ной  защел кой  и  заце па ми  с
обрат ной  сто ро ны  в  поса доч ном
месте рамки. Для сня тия пла фо на
необхо ди мо

вста вить

пло скую

отверт ку в паз с пра вой сто ро ны
пла фо на  (со  сто ро ны  места  пе-
ред не го  пас са жи ра)  и  акку рат но
потя нуть пла фон на себя. Ото жми -
те кон так ты и вынь те лампу. После
заме ны  лампы  уста но ви те  заце пы
пла

фо

на в гнез

до блока слева и

при жми те  пра вую  сто ро ну  пла фо -
на до фик са ции.

Блок  осве ще ния  сало на

Для заме ны ламп в блоке осве -

ще ния  сало на  необхо ди мо  снять
рас се ива тель 1 (рис. 64) с помо -

125

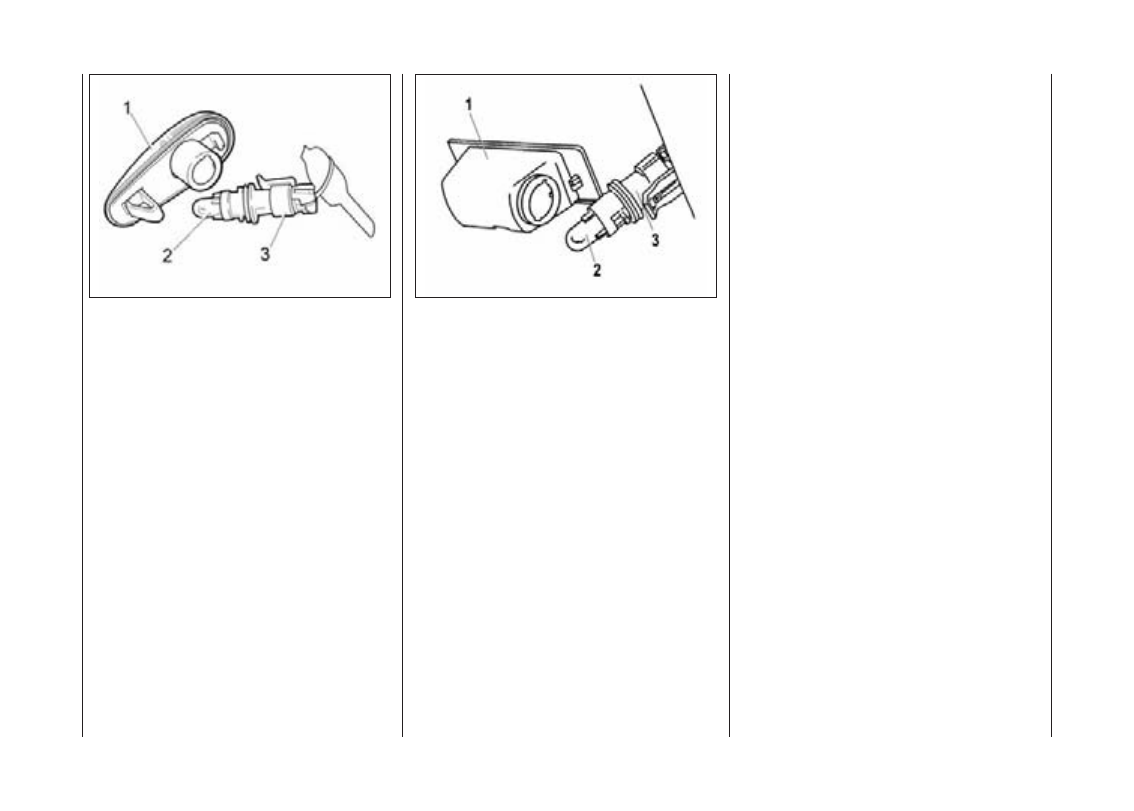

Рис. 61. Боковой указатель

поворота

Рис. 62. Фонарь освещения

номерного знака
