ПЕРЕКЛЮЧАТЕЛЬ

СВЕТОВОЙ СИГНАЛИЗАЦИИ

I (рис. 33) –

ней траль ное  по-

ло же ние.

Вклю чен  ближ ний  свет

фар,  если  пере клю ча те лем  наруж -
но го  осве ще ния  вклю чен  свет
фар.

II –

вклю че ны  ука за те ли  ле-

во го  пово ро та.

Нефик си ро ван -

ное  поло же ние.

III –

вклю че ны  ука за те ли  ле-

во го  пово ро та.

Фик си ро ван ное

поло же ние.

IV –

вклю че ны  ука за те ли  пра -

во го  пово ро та.

Нефик си ро ван -

ное  поло же ние.

V –

вклю че ны  ука за те ли  пра -

во го  пово ро та.

Фик си ро ван ное

поло же ние.

VI – на себя,

пода ча  све то во го

сиг на ла.

Вклю чен  даль ний  свет

фар,  неза ви си мо  от  поло же ния  пе-
ре клю ча те ля  наруж но го  осве ще -
ния.  Нефик си ро ван ное  поло же ние.

VII – от себя,

вклю чен  даль ний

свет фар,

если  пере клю ча те лем

наруж но го  осве ще ния  вклю чен  свет
фар.  Фик си ро ван ное  поло же ние.

ПЕРЕКЛЮЧАТЕЛЬ

СТЕКЛООЧИСТИТЕЛЕЙ

Сте кло очи сти те ли

ветро во го

сте кла  вклю ча ют ся  при  пере во де
ключа  в  выклю ча те ле  зажи га ния  в
поло же ние

I

.

I (рис. 34) –

ней траль ное

поло же ние.

Очи сти те ли  и  омы ва -

те ли  сте кол  выклю че ны.

II –

вклю чен  пре ры ви стый  ре-

жим  рабо ты  очи сти те ля  ветро -
во го  сте кла.

Нефик си ро ван ное

поло же ние.

III –

вклю чен  пре ры ви стый

режим  рабо ты  очи сти те ля  вет-
ро во го  сте кла.

Фик си ро ван ное

поло же ние.

IV –

вклю че на  малая  ско рость

очи сти те ля  ветро во го  сте кла.

Фик си ро ван ное  поло же ние.

V –

вклю че на  боль шая  ско -

рость  очи сти те ля  ветро во го  сте -
кла.

Фик си ро ван ное  поло же ние.

VI – на себя,

вклю чен  омы ва -

тель  ветро во го  сте кла.

Нефик -

си ро ван ное  поло же ние.

VII* – от себя,

вклю чен  очи сти -

тель задне го сте кла

(в  вари ант -

ном  испол не нии).

Фик си ро ван -

ное  поло же ние.

VIII* – от себя,

вклю чен  очи сти -

тель и омы ва тель задне го сте -
кла

(в  вари ант ном  испол не нии).

Нефик си ро ван ное  поло же ние.

48

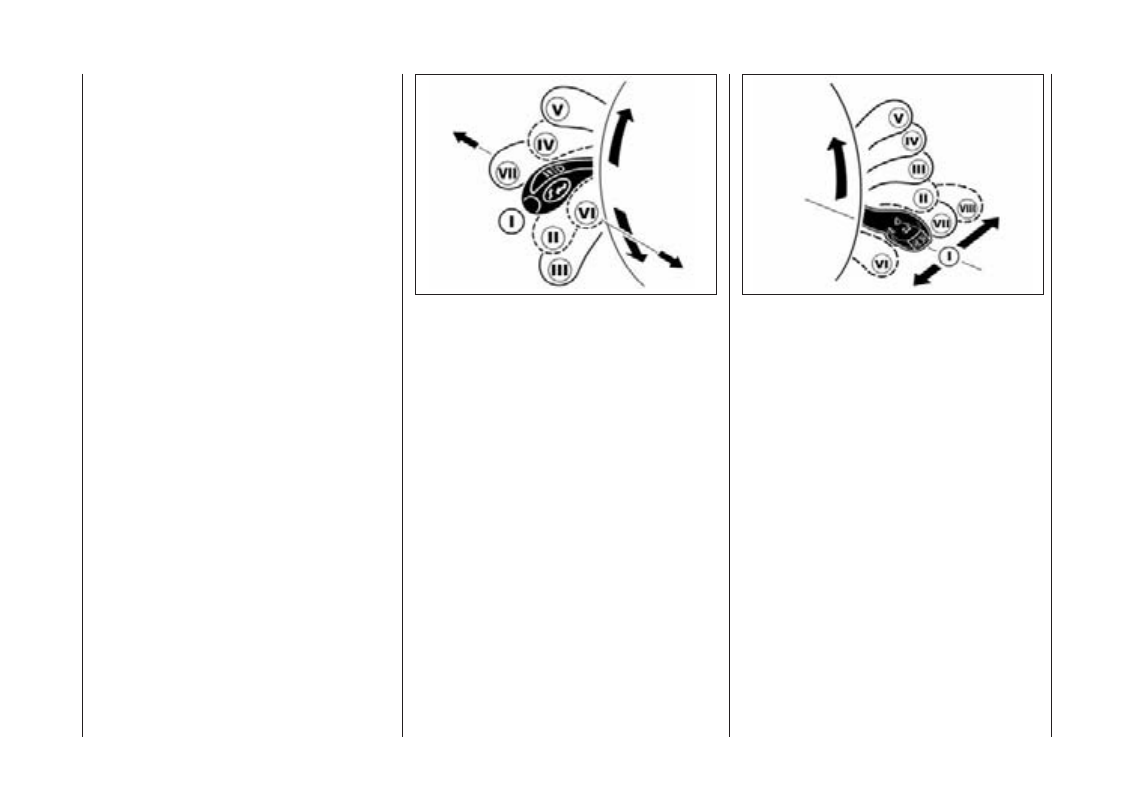

Рис.  33.  Рычаг  пере клю ча те ля

све то вой  сиг на ли за ции

Рис.  34.  Рычаг  пере клю ча те ля

сте кло очи сти те лей
