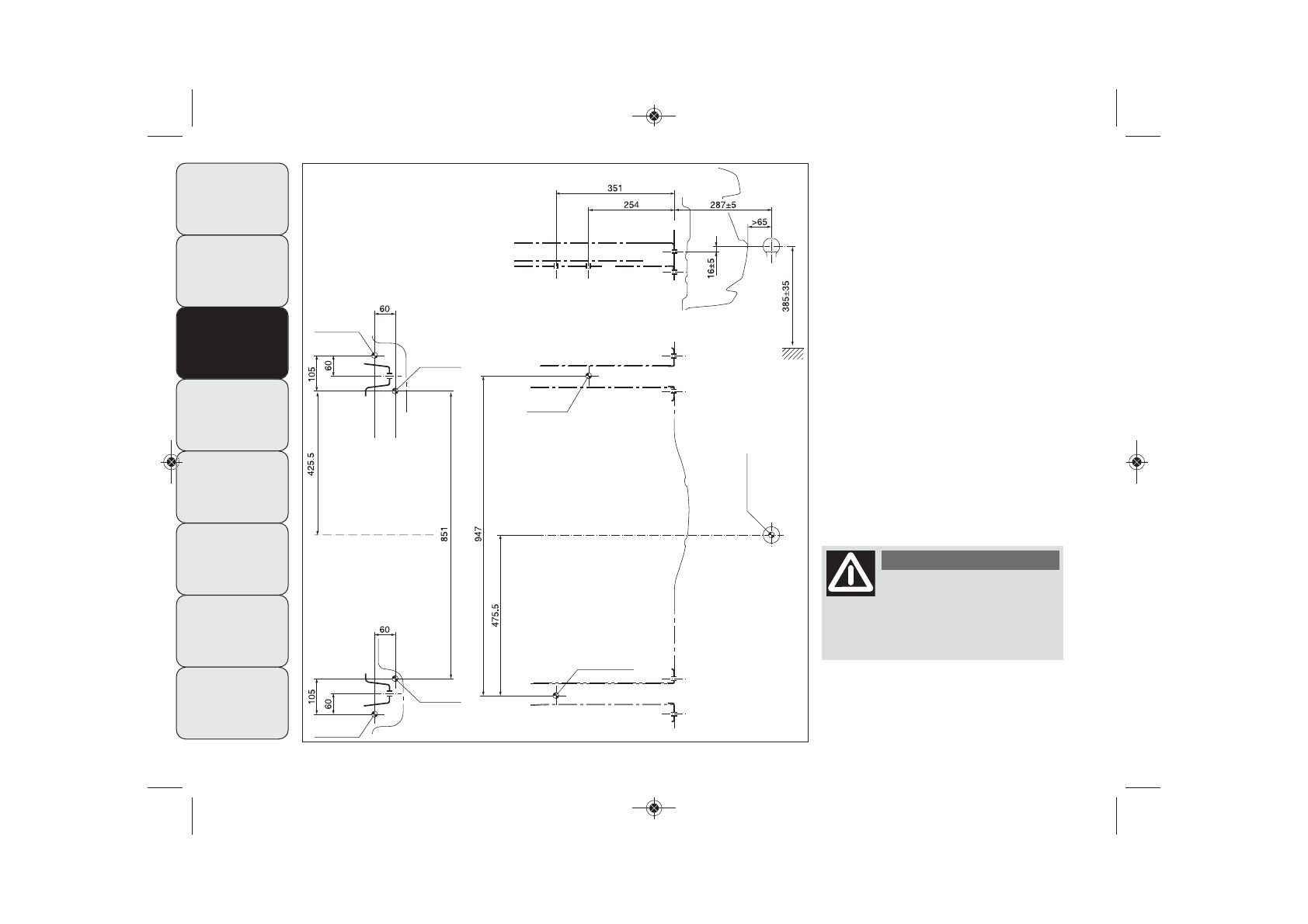

Схема установки – рис. 143
Конструкция тягово-сцепного
устройства крепится в указанных
точках
Ø
6 винтами M10.
Минимальная толщина пластин
внутри шасси должна быть 6 мм.
Буксирный крюк должен крепиться к
кузову автомобиля без
дополнительных отверстий в заднем
бампере, которые при снятом тягово-
сцепном устройстве становятся
видны.
ПРЕДУПРЕЖДЕНИЕ На уровне сферы
буксирного крюка необходимо
обязательно прикрепить (хорошо
видную) табличку соответствующего
размера и из соответствующего
материала с надписью:
МАКСИМАЛЬНАЯ НАГРУЗКА НА
СФЕРУ 60 кг
После установки
устройства отверстия
под крепежные винты следует
герметизировать, чтобы не
было утечек выхлопного газа.
ВНИМАНИЕ
рис. 143
F0U0132m
Существующее
отверстие
Существующий
винт
Существующий
винт
Существующее
отверстие
Существующее
отверстие
Существующее
отверстие
Сфера по стандарту
Под нагрузкой
