171
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

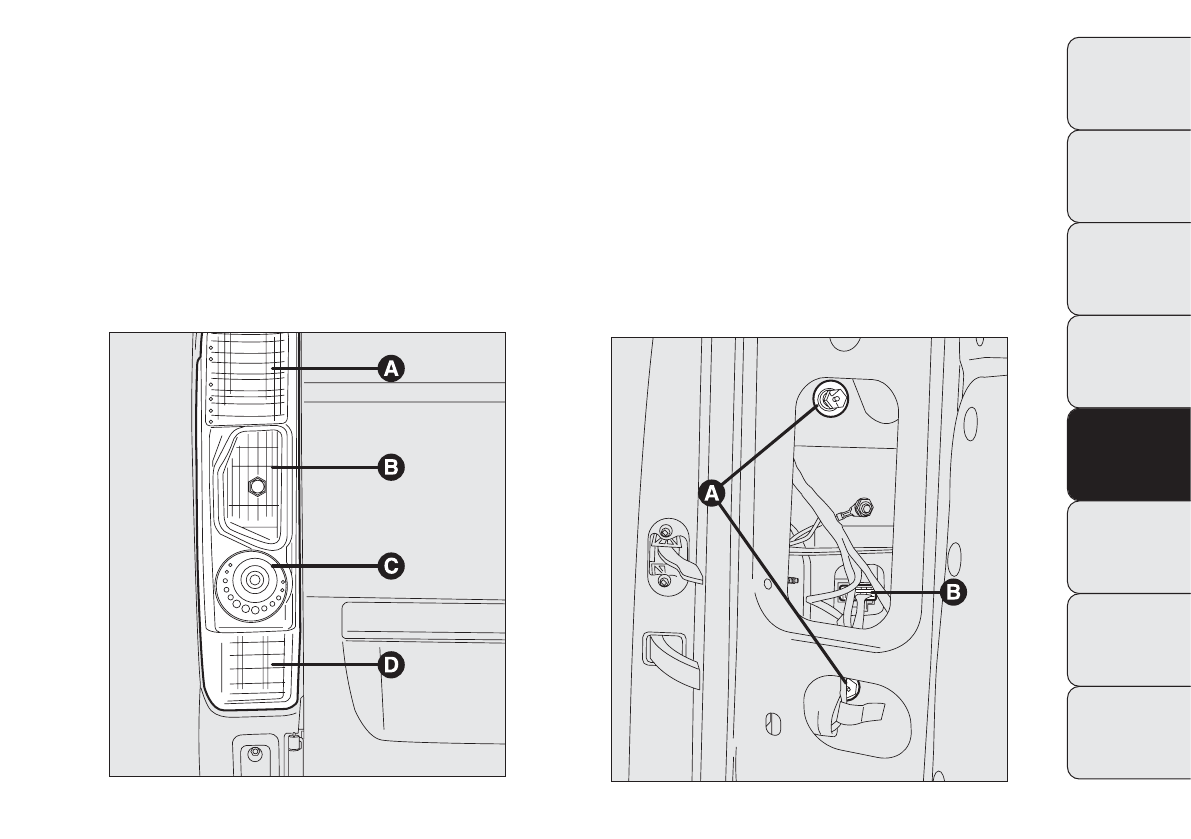

ЗАДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
Положение ламп оптического элемента представлено на
рис. 189:
A стоп-сигналы/габаритные огни
B указатели поворота
C фонари заднего хода
D Задние противотуманные фары (в моделях фургонов
серии Maxi задние противотуманные фары встроены
в бампер, см. параграф «Задние противотуманные
фары в фургоне Maxi»).
F0N0086m
рис. 189
Для замены лампы выполните следующие операции
– рис. 190:
❒
откройте заднюю распашную дверь и отвинтите два
крепежных винта A;
❒
отсоедините центральный электрический разъем B
и снимите прозрачный колпак;
❒
отвинтите винты C – рис. 191 отверткой в комплекте
и выньте ламповый патрон;
F0N0087m
рис. 190
