170
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0N0169m

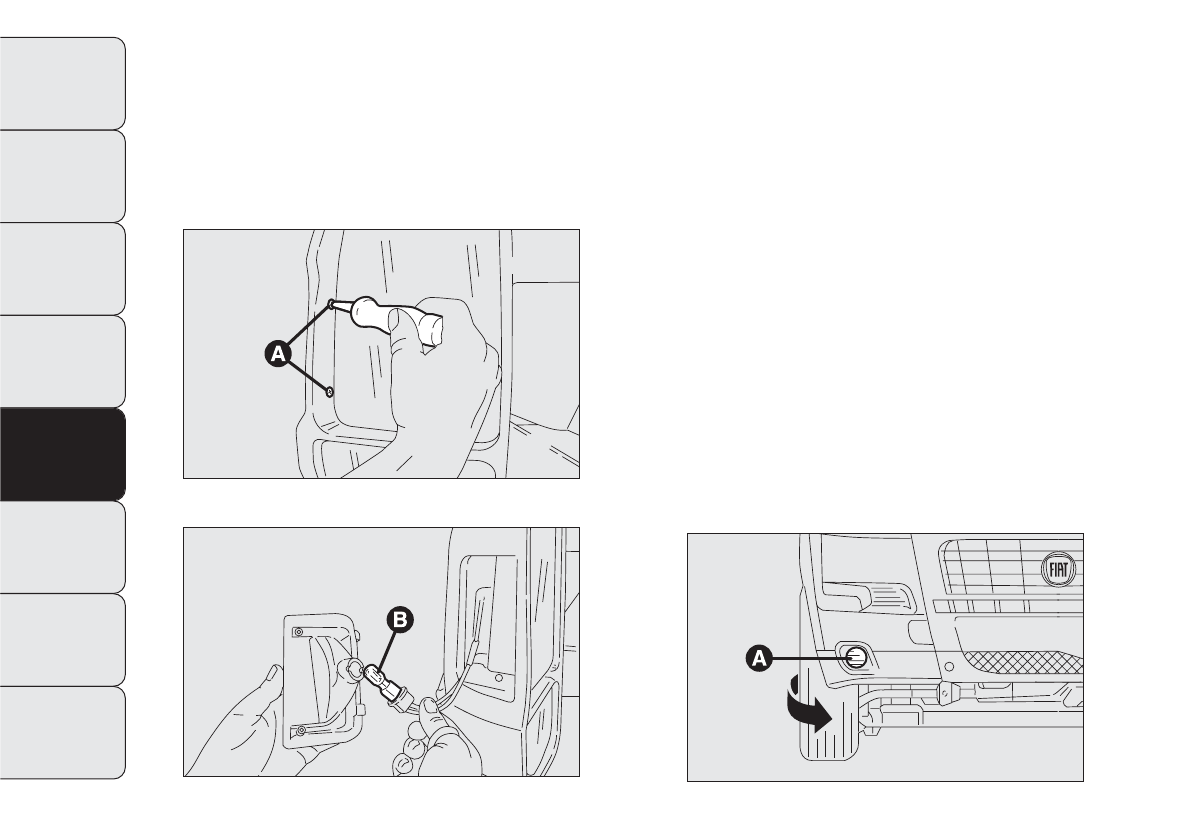

рис. 185
❒
крестовой отверткой в комплекте отвинтите винты
и выньте патрон, освободив его от зубцов;
❒
отвинтите колбу и замените лампу В вращением
против часовой стрелки.
F0N0170m
рис. 186
ПРОТИВОТУМАННЫЕ ФАРЫ
(для моделей/рынков, где предусмотрено)
Для замены ламп передних противотуманных фар
А – рис. 187 выполните следующие операции:
❒
полностью поверните руль влево;
❒
откройте крышку в ограждении передней колесной
арки, отвинтив самонарезающий винт;
❒
снимите крышку с байонетного соединения;
❒
отсоедините разъем;
❒
откройте пружинный фиксатор;
❒
выньте и замените лампу;
❒
для установки новой лампы совместите профиль
металлической части с канавками в параболе фары,
закройте пружинный фиксатор и соедините
электрический разъем;
❒
установите крышку на байонетное соединение.
F0N0339m
рис. 187
