3

Fr

Avant de réaliser les connexions, assurez-vous que
l’amplificateur est hors tension.

• Connectez les bornes d’entrée à vis situées à l’arrière des

enceintes aux bornes de sortie d’enceinte de l’amplificateur (ou
du récepteur) à l’aide d’un câble d’enceinte.

• Connectez les bornes (+) de l’amplificateur (ou du récepteur) à

la borne (+) de chaque enceinte en vous assurant de respecter
les fils de couleur du câble. Utilisez l’autre fil du câble pour
connecter les bornes (–) des composants.

• Connectez une enceinte aux bornes gauche (L) de votre

amplificateur et l’autre enceinte aux bornes droites (R) en
respectant les polarités  (+, –). Si vous inversez les polarités
d’une enceinte, le son ne sera pas naturel et manquera de graves.

■

Mode de connexion

1

Desserrez le boulon.

2

Retirez 10 mm de la gaine isolante à l’extrémité de chaque
câble d’enceinte en tortillant la gaine pour la dégager, comme
illustré ci-dessous.

3

Insérez le câble dénudé.

4

Resserrez le boulon pour fixer solidement le câble.
Vérifiez que le câble est fermement inséré en tirant
légèrement dessus au niveau de la borne.

Remarques

• Ne laissez pas les fils dénudés entrer en contact les uns avec

les autres. Cela risquerait d’endommager l’enceinte et/ou
l’amplificateur.

• N’insérez pas la gaine isolante dans l’orifice. Le cas échéant,

aucun son ne serait produit.

■

Lorsqu’une fiche banane est utilisée

Remarque

Ne retirez ce couvercle que lorsque vous utilisez une fiche
banane.

1

Retirez le couvercle en le tirant vers vous.

2

Serrez le boulon de la borne.

3

Insérez la fiche banane dans la borne.

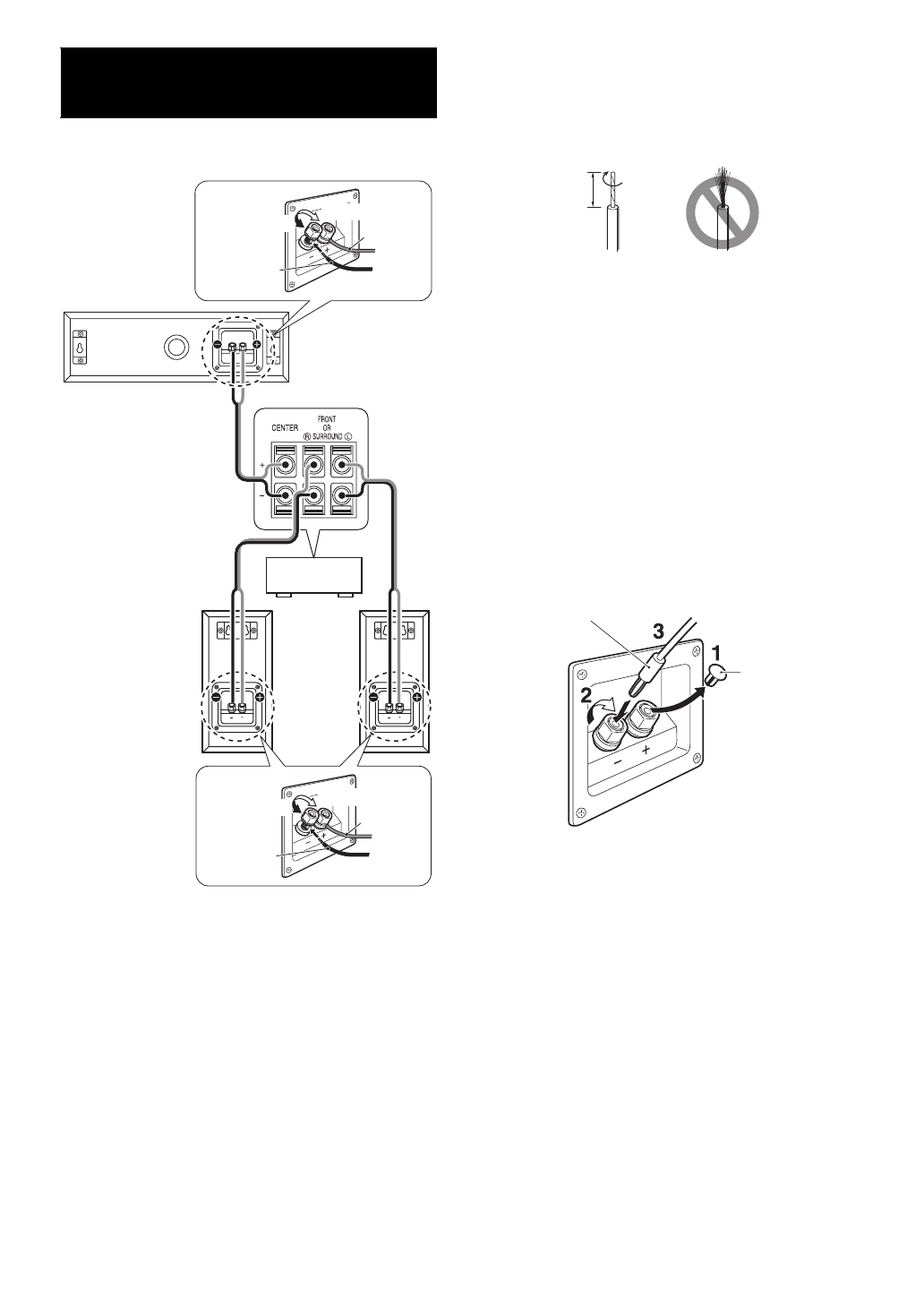

CONNEXIONS À VOTRE

AMPLIFICATEUR

Desserrer

Noir (–)

Serrer

Rouge (+)

NS-B210

Amplificateur ou

récepteur

NS-C210

NS-B210

Desserrer

Noir (–)

Serrer

Rouge (+)

Bon

Mauvais

10 mm

Fiche banane

Couvercle
