5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ

Розташування АС

•

Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра. Саб-

вуфер випромінює неспрямований звук, тому його можна розташувати в будь-якому місці кім-

нати, де сабвуфер звучатиме якнайкраще.

•

Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому вста-

новлюйте АС якомога далі від цих пристроїв.

Підключення АС

Модель  MS-2050  можна  підключити  практично  до  будь-яких  джерел  аудіосигналу:  DVD/CD-

плеєрів, ПК, ноутбуку тощо (див. схему на мал. 4).

•

Перед  підключенням  переконайтеся,  що  АС  відключена  від  мережі.  Потім,  використовуючи

акустичні  кабелі  з  комплекту,  підключіть  колонки  до  клем  AUDIO  OUTPUT  L/R

o

  сабвуфера.

Праву колонку за допомогою акустичного кабелю з’єднайте з виходом

AUDIO OUTPUT R сабву-

фера

,

а ліву колонку – з виходом AUDIO OUTPUT L, дотримуючись полярності. Зверніть увагу,

що плюсові (червоного кольору) дроти кабелів колонок повинні бути з’єднані з плюсовими кле-

мами сабвуфера (+ → +), а мінусові (чорного кольору) дроти колонок – з мінусовими клемами

сабвуфера (– → –) (див. схему на мал. 4).

Примітка.  Перевірте  надійність  фіксації  дротів  у  клемах,  відповідність  полярності  під-

ключення  і  відсутність  контакту  оголених  дротів  між  собою  і  з  металевими  частинами

апаратури.

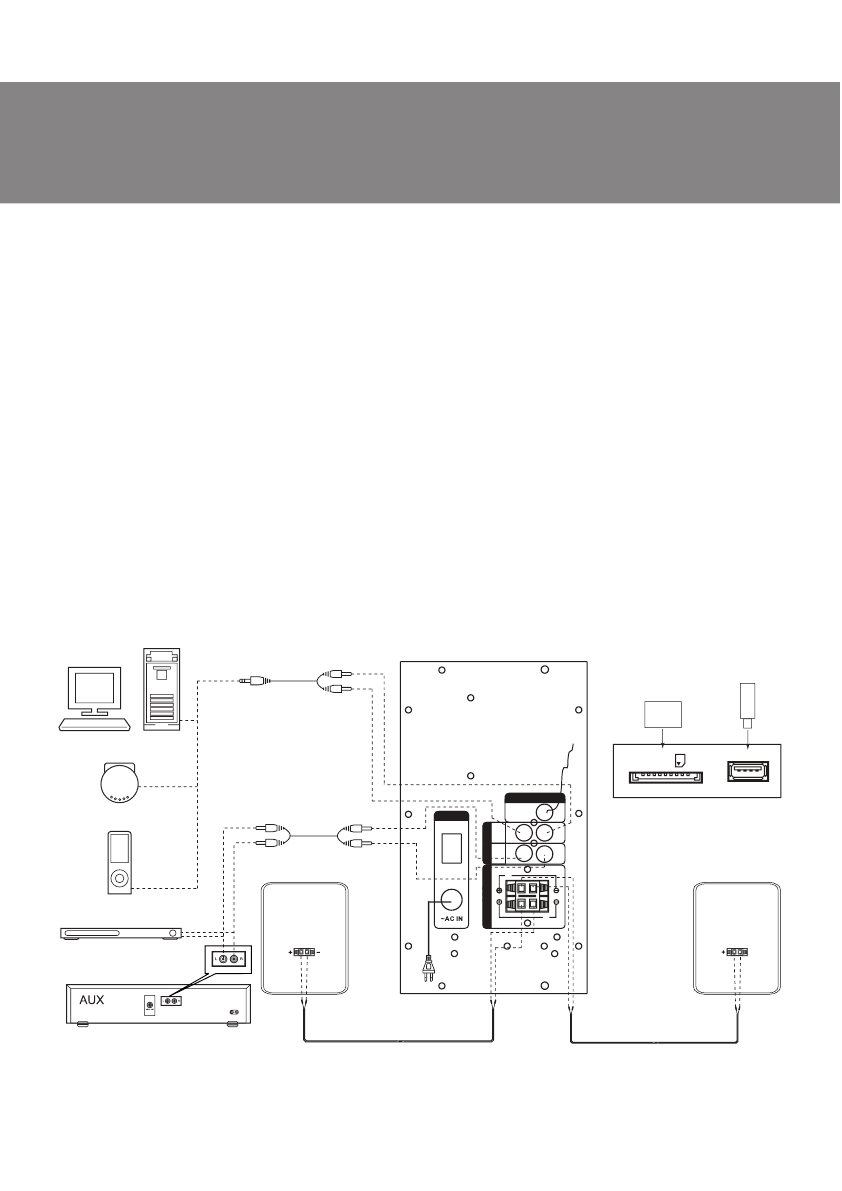

Мал. 4. Схема підключення

Підключення

USB flash/SD-карток

SD/MMC

CARD

USB

USB

SD
