ENG

6

2.1 Multimedia

Speaker System

•

Connect  satellites  with  the  subwoofer  using  built-in  acoustic  cables  in  speakers.  Connect

the left speaker to the OUTPUT L

o

 jack and the right speaker to the subwoofer OUTPUT R

n

jack (see diagram in Fig. 4).

•

To connect the MSS to a PC, МР3/CD player, use a 2RCA to mini-jack signal cable (included).

Insert the RCA jacks of the signal cable into the L

l

 and R

m

 jacks of the INPUT, and the mi-

ni-jack of the signal cable — into the LINE OUT port of your PC sound card or an audio output

of your МР3/CD player.

•

To connect the MSS to a TV or DVD/CD player, use a 2RCA to 2RCA signal cable (not included).

Insert the RCA jacks of the signal cable into the L

l

 and R

m

 jacks of the INPUT, and the other

RCA jacks — into your TV or DVD/CD player audio output jacks, as shown in Fig. 4.

Note. Check the reliable fixation of wires in the terminals, polarity of connection and absence

of contact of the bared wires with each other and the metal parts of the hardware.

•

Connect the subwoofer to the mains outlet with the power cord

q

.

•

Turn on the MSS power supply using the ON/OFF switch (

p

, ON) on the subwoofer rear panel.

“AUX” title will be displayed on the LED display

a

.

•

Select a signal source using the MODE

h

 button on the control panel or remote control but-

tons: USB/SD

b

, BT

c

, AUX

j

, FM

i

.

•

Adjust the master volume as desired with VOL-

b

 and VOL+

c

 buttons on the control panel

or with the VOL+/-

n

 button on the remote control.

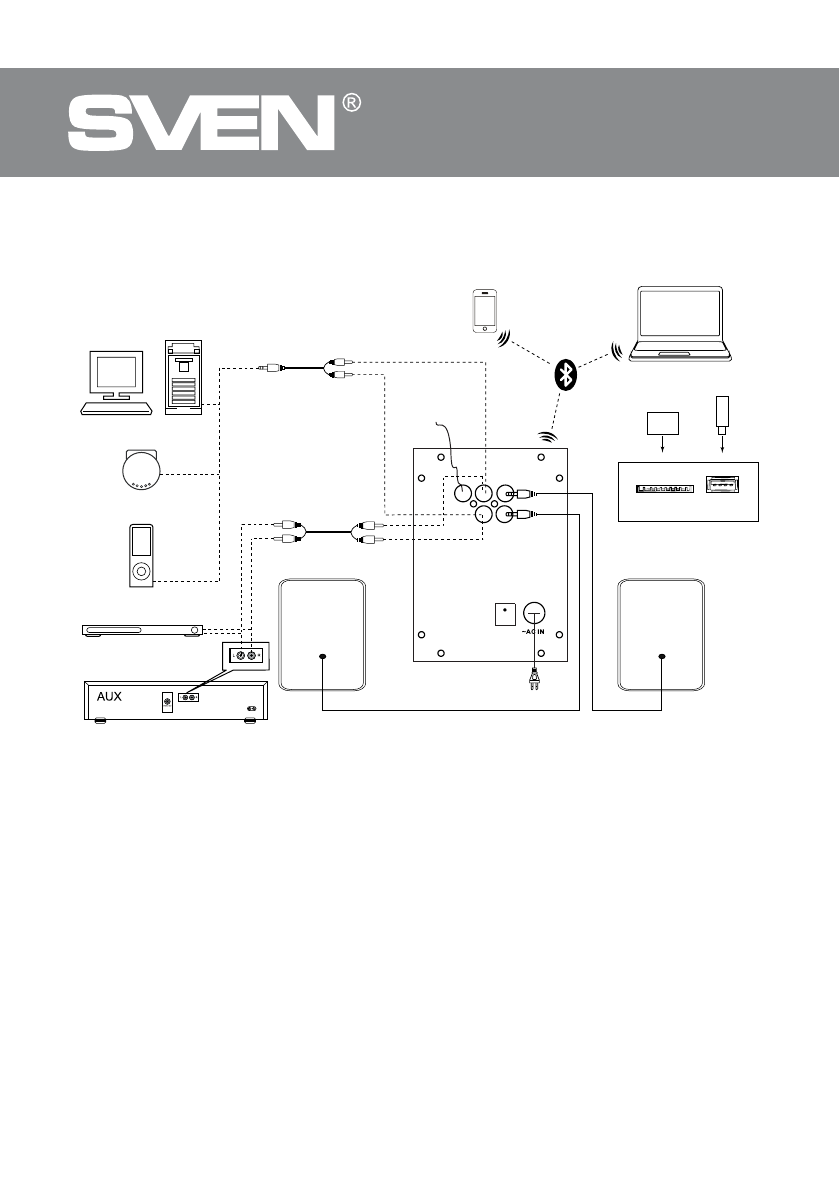

Fig. 4. Connection diagram

Audio cable

Audio cable

FM antenna

Power cord

Right

speaker

Left

speaker

Subwoofer

USB/SD-card

connection

SD/MMC CARD

USB

SD

USB

CD player

2RCA to 2RCA

signal cable

2RCA to mini-jack

signal cable

Mobile

device

Laptop

CD

PC

DVD

Player

OFF

ON

 F M

ANT

A UX

R

L

R

L

INPUT OUTPUT
