Возможно небольшое искажение изображения у сверхчувствительных мониторов и те-

левизоров, поэтому устанавливайте АС подальше от этих устройств.

Подключение АС

•

Акустическая система MS-1821 может быть подключена практически к любым источни-

кам аудиосигнала: TB, звуковой карте ПК, мобильным устройствам и т. п. (см. схему под-

ключения на рис. 4).

•

Перед подключением убедитесь, что АС отключена от сети. Соедините с помощью акусти-

ческого кабеля (из комплекта) активную колонку с пассивной.

•

Для подключения АС к ТВ, звуковой карте ПК и мобильным устройствам сначала подсоеди-

ните RCA-джеки сигнального кабеля 2RCA к mini-jack Ø 3,5 мм (из комплекта) ко входу активной

колонки, а потом mini-jack кабеля вставьте в порт LINE OUT звуковой карты ПК или в разъем

аудиовыхода (OUTPUT) мобильного устройства (см. схему подключения на рис. 4).

Предупреждение!  Перед  подключением  все  компоненты  системы  должны  быть  вы-

ключены.

•

Соедините  сателлиты  с  сабвуфером,  используя  акустические  кабели,  встроенные  в  ко-

лонки. Левую колонку подсоедините к разъему OUTPUT L

o

, а правую колонку — к разъ-

ему OUTPUT R

n

 сабвуфера (см. схему на рис. 4).

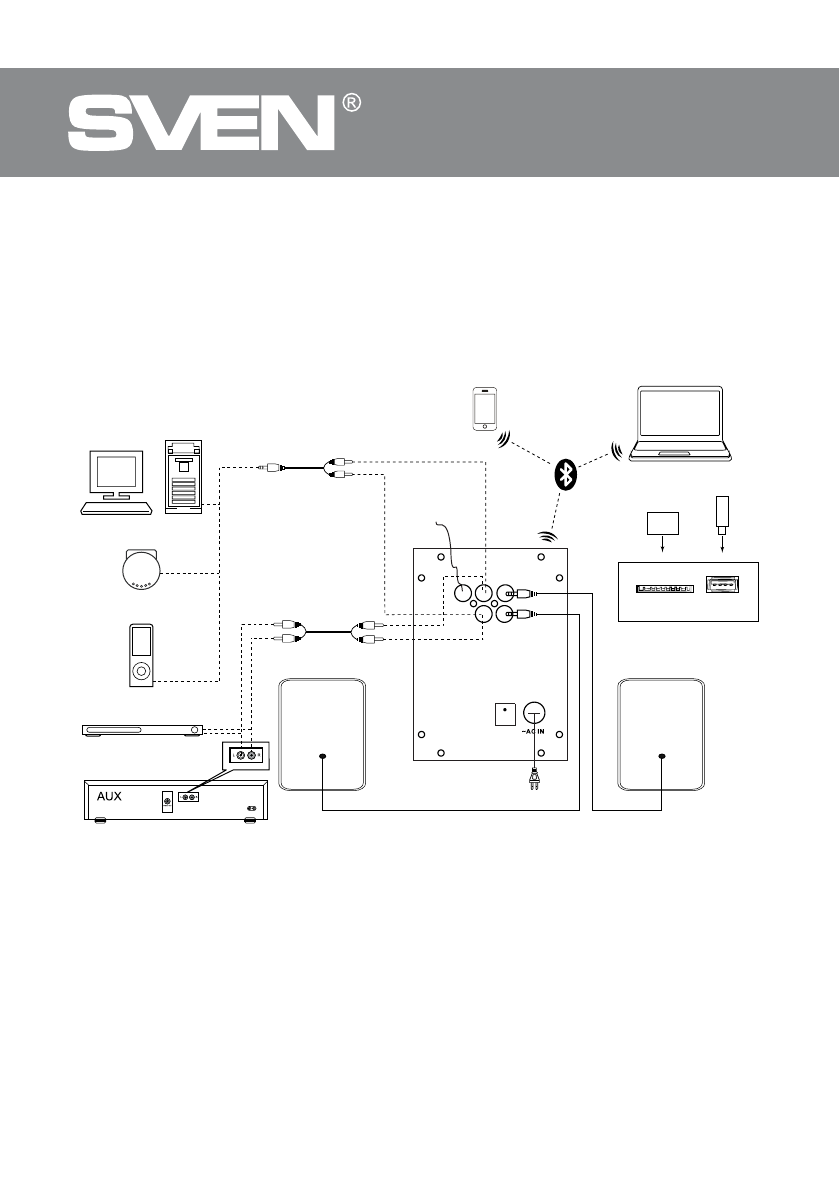

Рис. 4. Схема подключения

Акустический кабель

Акустический кабель

FM-антенна

Кабель питания

Правая

колонка

Левая

колонка

Сабвуфер

Подключение

USB/SD-карт

SD/MMC CARD

USB

SD

USB

CD-проигрыватель

C

игнальный

кабель

2RCA к 2RCA

Сигнальный

кабель

2RCA к

mini-jack

Мобильное

устройство

Компьютер

CD

Компьютер

DVD

Плеер

OFF

ON

 F

M

A

NT

A

UX

R

L

R

L

INPUT OUTPUT
