UKR

Активна акустична система

5.1 для домашнього кінотеатру

14

Панель управління

a

 STANDBY: індикатор чергового режиму (режим очікування)

b

 POWER: кнопка увімкнути/вимкнути черговий режим

c

 IR: вікно приймача інфрачервоного сигналу

d

 AUX: індикатор підключення AUX-входу

e

 DVD: індикатор підключення DVD-входу

f

 VOL-/VOL+: індикатори регуляторів гучності

g

 INPUT SELECT: селектор входів DVD або AUX-системи

h

 2.1/5.1: перемикач режиму відтворення звуку

i

 VOL-/VOL+: кнопки зменшення/збільшення рівня гучності системи

Задня панель

a

AUX(L/R): стереовхід AUX (лівий/правий) для підключення ПК, CD/MP3-програвачів, магнітофонів тощо

b

INPUT (5.1CH): вхідні роз’єми для підключення вихідного декодованого 5.1-сигналу DVD програвача

або звукової 5.1-карти ПК:

•

 FL/FR: входи для фронтальних лівого/правого каналів

•

 CEN: вхід центрального каналу

•

 SUB: вхід каналу сабвуфера

•

 SL/SR: входи для тилових лівого/правого каналів

c

OUTPUT(5.1CH): вихідні роз’єми для підключення колонок:

•

 FL/FR: виходи лівого/правого фронтальних каналів.

•

 CEN: вихід центрального каналу

•

 SL/SR: вихід лівого/правого тилових каналів

d

 Мережевий запобіжник

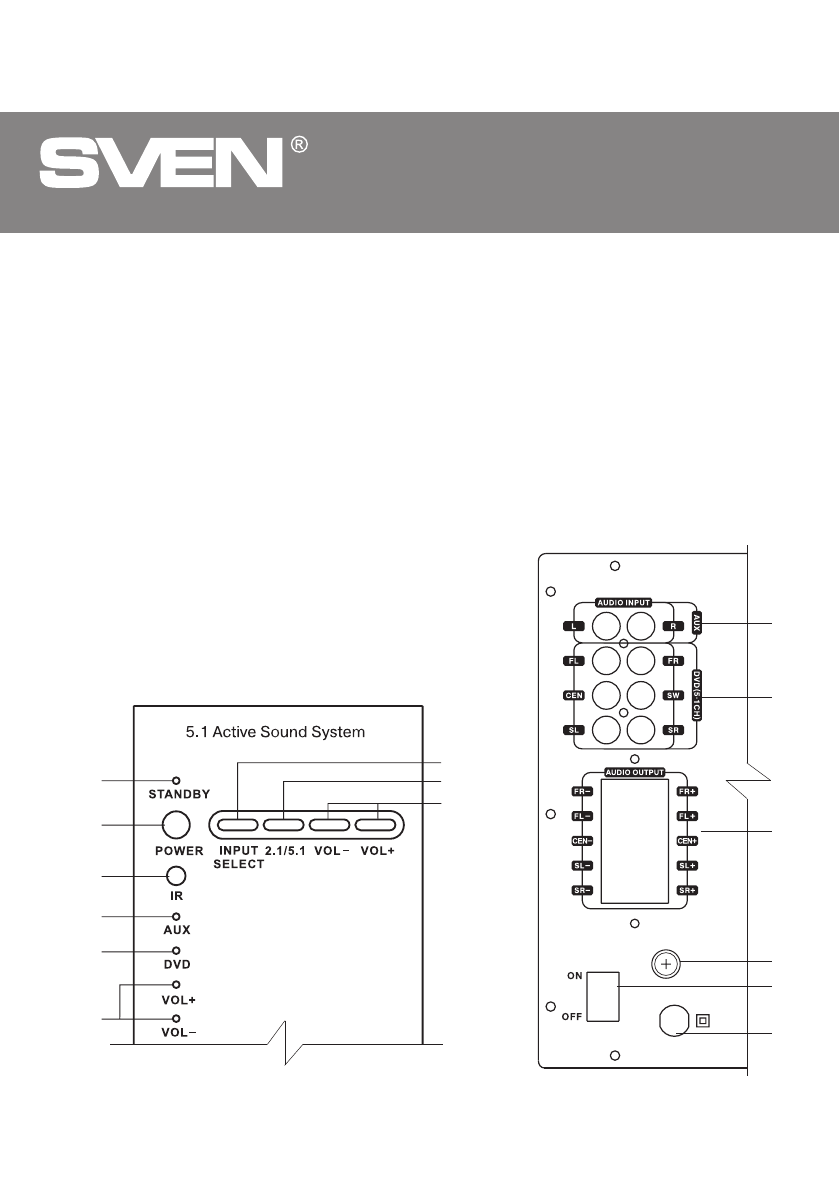

Мал. 1. Панель управління

b

c

d

e

f

a

g

h
i

Мал. 2. Задня панель

FUSE

AC 220V~50Hz

a

b

c

d
e

f
