6

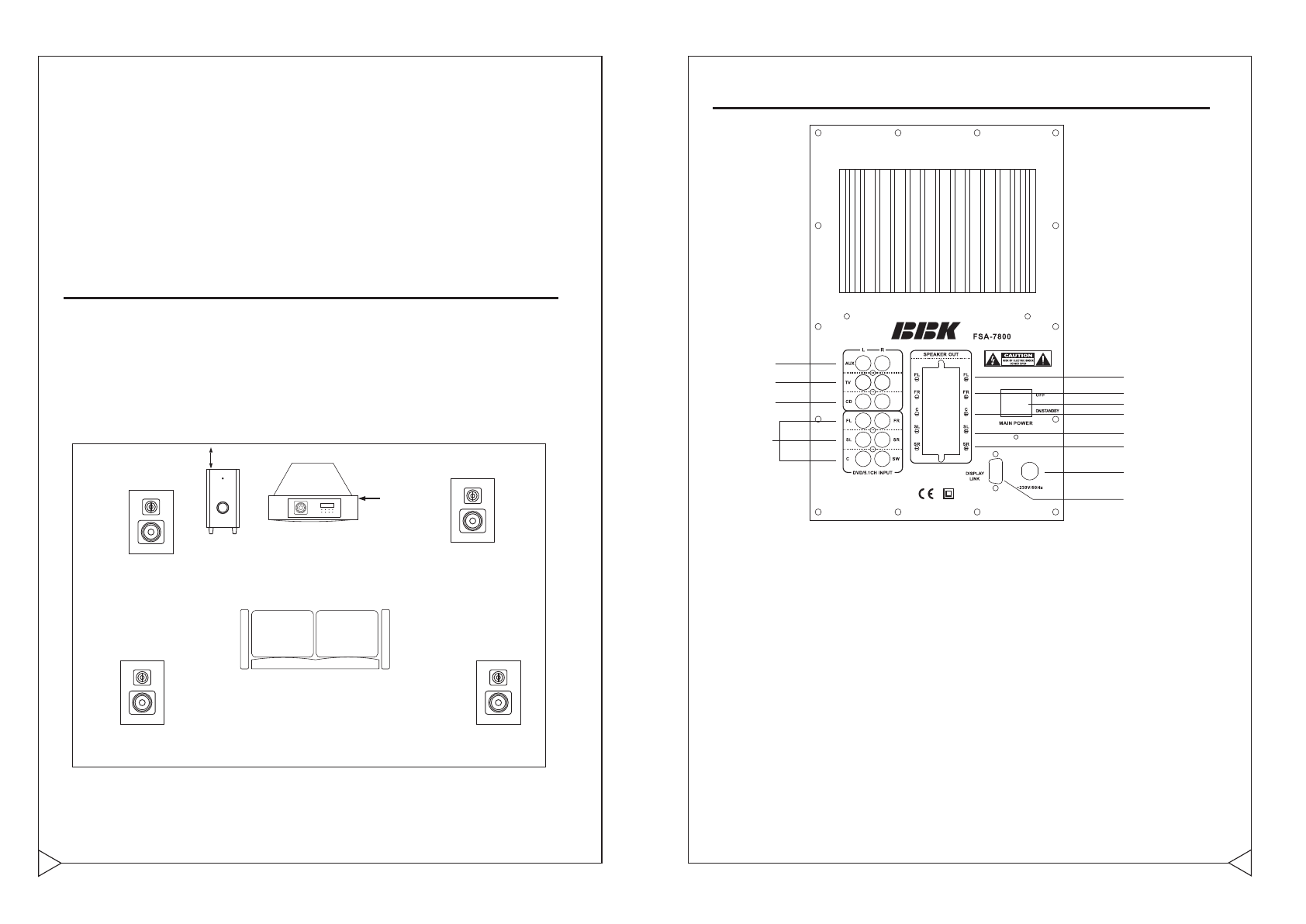

ЗАДНЯЯ ПАНЕЛЬ САБВУФЕРА

9

РАСПОЛОЖЕНИЕ ГРОМКОГОВОРИТЕЛЕЙ В СОСТАВЕ ДОМАШНЕГО
КИНОТЕАТРА

3. Подключите левый фронтальный громкоговоритель к соответствующему

разъёму на задней панели сабвуфера.

4. Подключите правый громкоговоритель окружающего звука к

соответствующему разъёму на задней панели сабвуфера.

5. Подключите левый громкоговоритель окружающего звука к

соответствующему разъёму на задней панели сабвуфера.

6. Подключите центральный громкоговоритель к соответствующему разъёму

на задней панели сабвуфера.

7. Убедитесь, что все громкоговорители подключены с соблюдением

полярности. Несоблюдение полярности может привести к ухудшению
качества звука.

После подключения к сабвуферу всех громкоговорителей, а также
DVD−плеера и / или других дополнительных устройств, Вы можете расставить
громкоговорители для достижения наилучшего звука в соответствии со
схемой:

Центральный громкоговоритель (С)

ТВ

Тыловой левый

громкоговоритель (SL)

1 0 / 1 5   с м

1

2

3

4

5

6
7
8

9

11

12

10

1.

Вход AUX

2. Вход TV
3. Вход CD
4. Вход 5.1CH
5. Клеммы для подключения левого фронтального громкоговорителя
6. Клеммы для подключения правого фронтального громкоговорителя
7.

Выключатель напряжения

8. Клеммы для подключения центрального громкоговорителя
9. Клеммы для подключения левого тылового громкоговорителя
10. Клеммы для подключения правого тылового громкоговорителя
11. Разъем для подключения электрического кабеля
12. Разъем для подключения кабеля для передачи данных

Тыловой правый

громкоговоритель (SR)

Фронтальный

левый

громкоговоритель (FL)

Фронтальный

правый

громкоговоритель (FR)

Сабвуфер (SW)

Установите фронтальные громкоговорители так,

чтобы они не мешали просмотру изображения.
