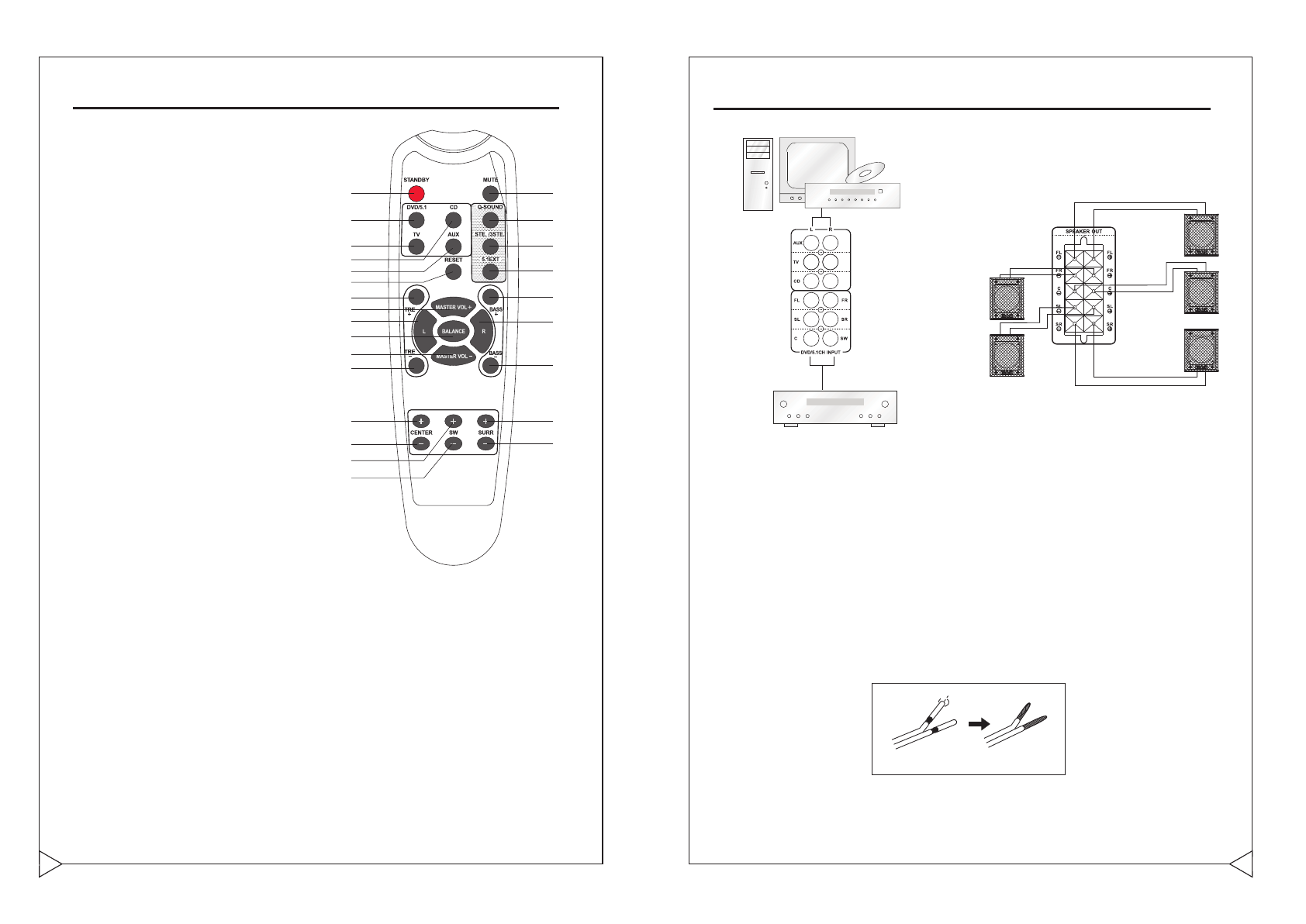

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1.

Кнопка Power On / Standby

2. Выбор входа 5.1CH
3. Выбор входа TV
4. Выбор входа CD
5. Выбор входа AUX
6. Сброс настроек
7.

Увеличение уровня высоких частот

8. Увеличение общего уровня

громкости

9. Смещение баланса влево
10. Контроль баланса
11. Уменьшение общего уровня

громкости

12. Уменьшение уровня высоких

частот

13. Увеличение уровня громкости

центрального громкоговорителя

14. Уменьшение уровня громкости

центрального громкоговорителя

15. Увеличение уровня громкости

сабвуфера

16. Уменьшение уровня громкости сабвуфера
17. Включение / выключение звука
18. Выбор режима Q−Sound
19. Выбор режима STEREO / 3 STEREO
20. Включение режима 5.1EXT
21. Увеличение уровня низких частот
22. Смещение баланса вправо
23. Уменьшение уровня низких частот
24. Увеличение уровня громкости тыловых громкоговорителей
25. Уменьшение уровня громкости тыловых громкоговорителей

7

8

2. Подключите правый фронтальный громкоговоритель к соответствующему

разъёму на задней панели сабвуфера.

ПОДКЛЮЧЕНИЕ СИСТЕМЫ

К выходу 5.1CH DVD−плеера

К стереовыходам ТВ,
CD−проигрывателя и др.

D V D

T V

Примечание:

 Убедитесь, что сабвуфер отключён от сети во время

подключения громкоговорителей.

Подключите центральный, фронтальные и тыловые громкоговорители к
сабвуферу с помощью прилагаемых кабелей.

1.

Снимите изоляцию с концов кабелей и плотно скрутите жилы
(см. рисунок).

1

2

3

4

5

6
7
8
9

1 0

11

1 2

1 3

1 4

1 5

1 6

1 7

1 8

1 9

2 1

2 2

2 3

2 4

2 5

2 0

Ф р о н т а л ь н ы й

п р а в ы й

г р о м к о г о в о р и т е л ь   ( F R )

Ф р о н т а л ь н ы й   л е в ы й

г р о м к о г о в о р и т е л ь   ( F L )

Т ы л о в о й

л е в ы й

г р о м к о г о в о р и т е л ь   ( S L )

Т ы л о в о й   п р а в ы й

г р о м к о г о в о р и т е л ь   ( S R )

Ц е н т р а л ь н ы й

г р о м к о г о в о р и т е л ь   ( C )
