Руководство по эксплуатации

Заточной станок для мокрого и сухого шлифования

www.zubr.ru

www.zubr.ru

|

  |

10

11

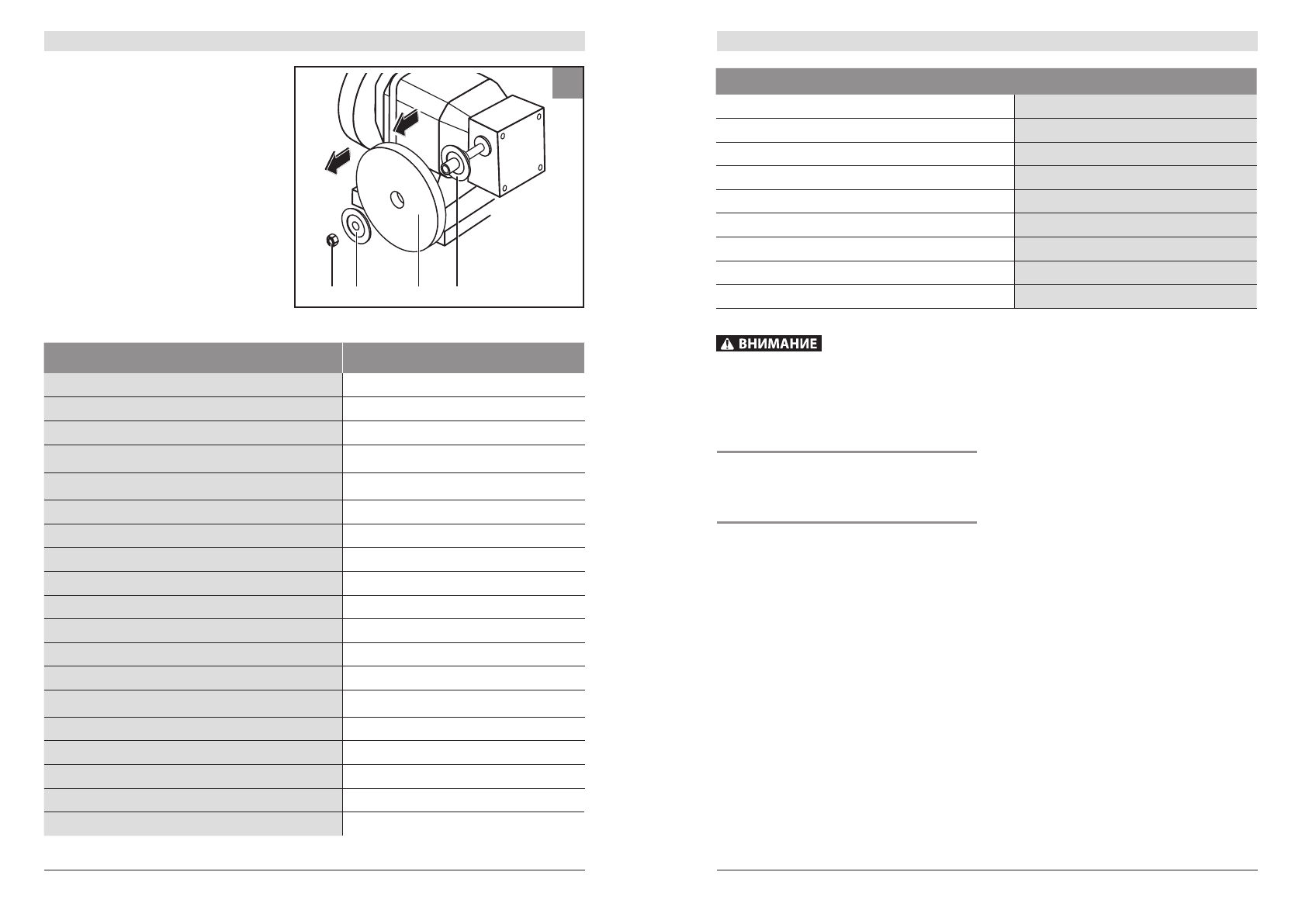

Технические характеристики

Артикул

ПТМ-150

Номинальное напряжение питания, В

~230

Частота тока, Гц

50

Номинальная потребляемая мощность, Вт

500

Частота вращения круга для сухого

шлифования, об / мин

2950

Частота вращения круга для мокрого

шлифования, об / мин

134

Размеры круга для сухого шлифования, мм

Ø150 х Ø32 х 20

Размеры круга для мокрого шлифования, мм

Ø200 х Ø32 х 40

Диаметр посадочного отверстия, мм

32

Тип электродвигателя

Асинхронный двигатель

Тип подсветки

LED

Напряжение подсветки, В

3 V

Уровень звуковой мощности (к=3), дБ

64

Уровень звукового давления (к=3), дБ

77

Среднеквадратичное значение корректированного

виброускорения, аh, м/с

2.3

Режим работы

S2.30 мин

Масса изделия / в упаковке, кг

9.25 /10.2

Вид инструмента:

Технически сложный

Назначенный срок службы, лет

5

Назначенный срок хранения, лет*

7

Комплект поставки

Заточной станок для мокрого и сухого шлифования

1 шт.

Шлифовальный круг для мокрого шлифования (установлен)

1 шт.

Шлифовальный круг для сухого шлифования (установлен)

1 шт.

Втулка переходная

1 шт.

Металлический упор

1 шт.

Защитное стекло (комплект с кронштейном)

1 шт.

Набор крепежный

1 шт.

Инструкции по безопасности, приложение №1

1 экз.

Руководство по эксплуатации

1 экз.

Убедитесь в отсутствии на изделии и принадлежностях повреждений, которые могли возник

-

нуть при транспортировании.

* Назначенный срок хранения (срок с даты изготовления до продажи инструмента пользователю)

IV

6

21

20

19

Назначение

и область применения

Электрический  заточной  станок  предназначен

для  сухого  шлифования  и  заточки  металличе-

ских заготовок и режущего инструмента.

Внимательно  изучите  настоящее  руководство  по

эксплуатации,  в  том  числе  раздел  «Инструкции

по безопасности» и Приложение «Общие правила

техники безопасности». Только так Вы сможете на-

учиться правильно обращаться с инструментом и

избежите ошибок и опасных ситуаций.

Изделие  предназначено  для  использования  в

условиях  ремонтных  мастерских,  кустарного,

мелкосерийного,  промышленного  и  других  про-

изводств в районах с умеренным климатом с ха-

рактерной температурой от -0 °С до +35 °С, от-

носительной влажностью воздуха не более 80%

и  отсутствием  прямого  воздействия  атмосферных

осадков и чрезмерной запыленности воздуха.

Изделие  соответствует  требованиям  Техниче-

ских регламентов Таможенного союза:

■

ТР ТС 010/2011 «О безопасности машин и

оборудования».

■

ТР ТС 004/2011 «О безопасности низковольт-

ного оборудования»

■

ТР ТС 020/2011 «Электромагнитная совме-

стимость технических средств»

Рекомендуемый  номинальный  режим  работы

изделия S2 по ГОСТ 183-74. Рабочий цикл вклю-

чает  в  себя:  30  минут  беспрерывной  работы  и

15 минут перерыва для охлаждения двигателя.
Настоящее  руководство  содержит  самые  пол-

ные  сведения  и  требования,  необходимые  и

достаточные для надежной, эффективной и без-

опасной эксплуатации изделия.

В связи с продолжением работы по усовершен-

ствованию  изделия,  изготовитель  оставляет  за

собой  право  вносить  в  его  конструкцию  незна-

чительные изменения, не отраженные в настоя-

щем  руководстве  и  не  влияющие  на  эффектив-

ную и безопасную работу изделия.

К  эксплуатации  изделия  допускаются  только

лица,  достигшие  совершеннолетия;  имеющие

навыки  и/или  представление  о  принципах  ра

-

боты и оперирования изделием; находящиеся

в  трезвом  состоянии;  не  под  действием  ле

-

карств,  вызывающих  сонливость  и / или  сни

-
