заточному кругу алмазным диском. От круга полетит абразивная пыль, это

свидетельство  того,

что  зерна  обновляются,  и  поверхность  круга

станет

светлее

.

Если заточной круг очистить не удается или он износился/повредился,

замените его.

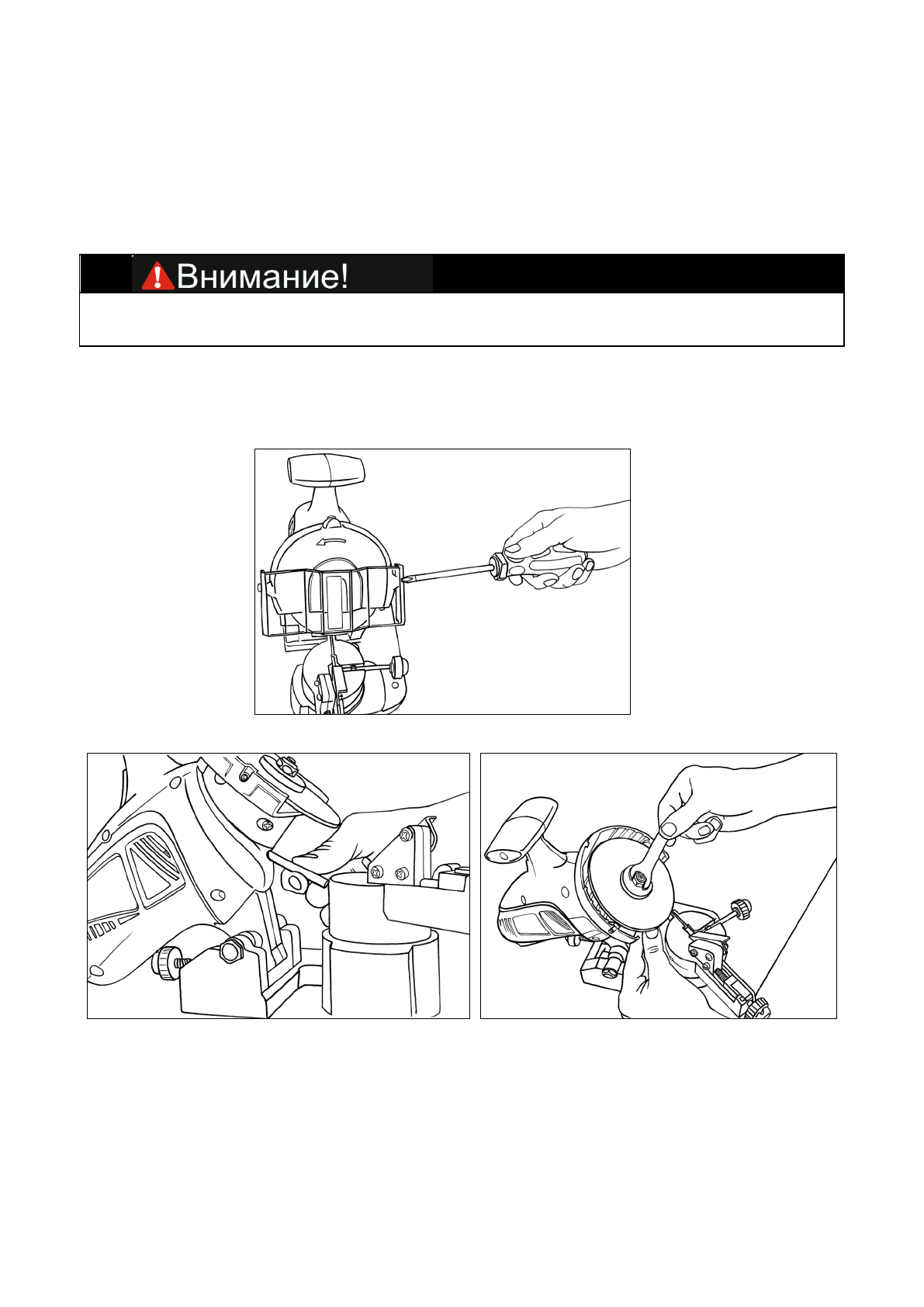

Для  замены  заточного  круга,  снимите  защитный  экран  и  защитный

кожух, открутив 3 винта

(рис.1

6

).

Рис.

16

Снятие защиты

Рис.1

7

Блокировка круга

Рис.1

8

снятие круга

Заблокируйте  круг  (рис.1

7

)  и  открутите  гайку  фиксатор  со

шпинделя круга (рис.1

8

)

Снимите  прижимной  фланец  с  шайбой,  замените  заточной  круг  и

соберите станок в обратном порядке

.

Прежде  чем  приступить  к  замене  заточного  круга,  обязательно  отсоедините

шнур от сети электропитания.
