ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Точильный станок предназначен для эксплуатации при температуре
окружающей среды от
-
10°С до +40°С, относительной влажности воздуха
не более 80% и отсутствии прямого воздействия атмосферных осадков и
чрезмерной запылённости воздуха.
Таблица 1 «Технические характеристики»
6.
ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ
Станок состоит из алюминиевого корпуса, в котором расположен
асинхронный электродвигатель. На валу ротора двигателя крепятся
шлифовальные круги. Для Вашей безопасности на корпусе машины
монтируются защитные кожухи с искрогасителями, прозрачные экраны и
рабочие упоры. Всегда во время работы используйте эти приспособления.
6.1
Сборка
Установите искрогаситель, используя крепеж из комплекта (рис.2).

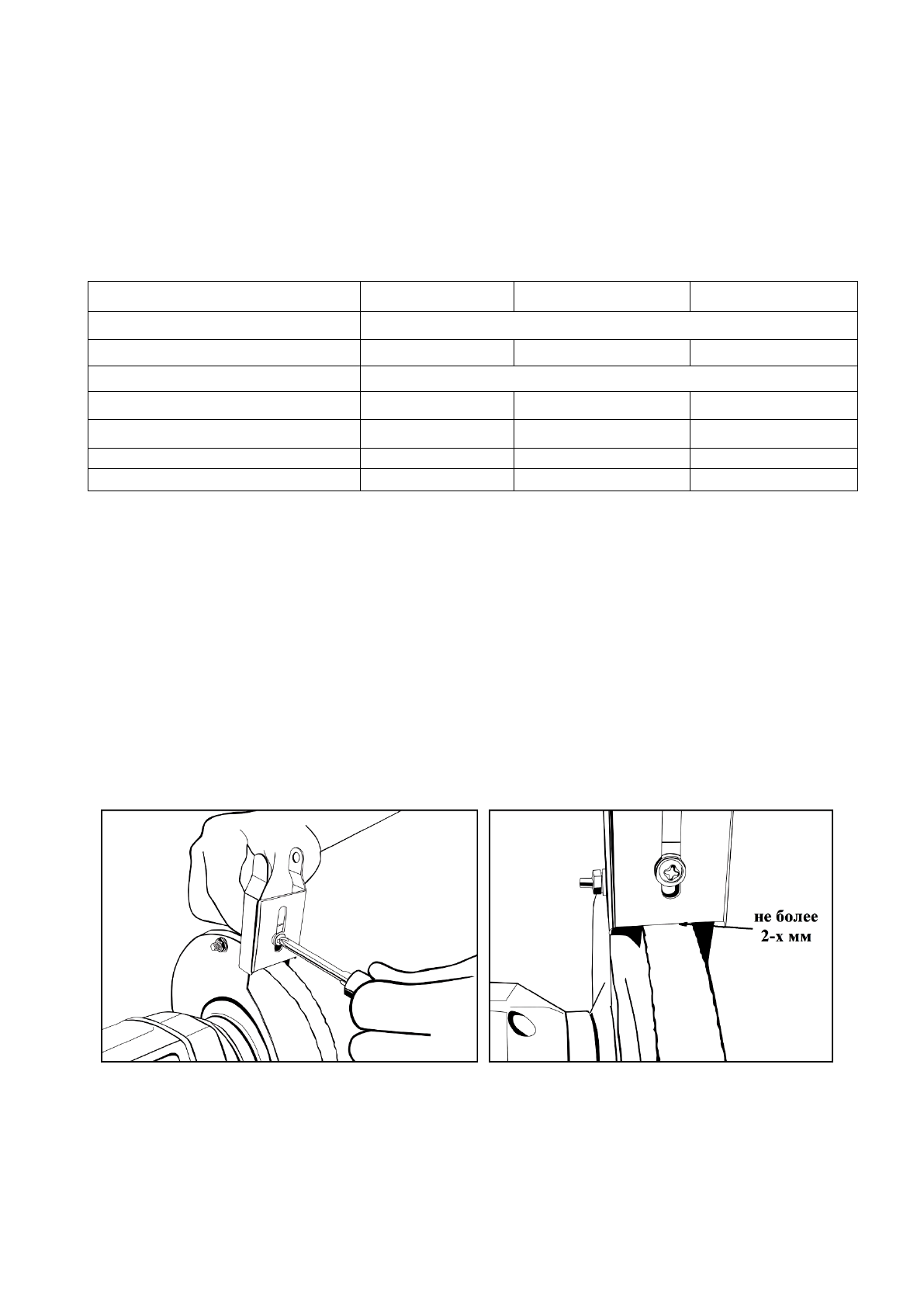

Рис. 2 «Установка искрогасителя» Рис. 3 «Регулировка искрогасителя»
Серия Т / Модель
Т
-
125/200
Т
-
150/250
Т
-
200/450
Напряжение сети
220-230
В~50 Гц
Номинальная мощность
20
0 Вт
25
0 Вт
45
0 Вт
Частота вращения
2950 об/мин
Размер круга
125х16 мм
150х16 мм
200х20 мм
Посадочный диаметр круга
12,7 мм
12,7 мм
12,7 мм
Подсветка
Нет
Есть
Есть
Вес нетто
4,
5
кг
5,
3
кг
9,
3
кг
Содержание
- 3 СОДЕРЖАНИЕ
- 4 руководством по эксплуатации.
- 6 Рис.1 «Общий вид устройства»
- 7 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; окружающей среды от; ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ; Станок состоит из алюминиевого корпуса, в котором расположен; Сборка
- 8 Рис. 4 «Установка защитного экрана»; Установите рабочий упор, используя гайку и болт; Рис. 5 «Установка рабочего упора» Рис. 6 «Вид в сборе»; Для компенсации износа шлифовальных кругов необходимо; инструмента. Поэтому всегда используйте искрогаситель.
- 9 Работа; Для безопасной работы с точильным станком, он должен быть; Рис. 7 «Крепление станка на верстаке»; Сделайте на столе разметку под отверстия станка, просверлите и; Рис. 8 «Подключение станка к сети»
- 11 В моделях точильных станков Т; Рис.10 «Включение/выключение светильника»; ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Регулярно проверяйте точильный станок на предмет механических; Рис. 11 «Откручивание болтов» Рис.12 «Снятие крышки кожуха»
- 12 Рис. 13 «Снятие шлифовального круга»; Замените шлифовальный круг и соберите станок в обратном порядке.; Рис. 14 «Замена лампы освещения»; Более сложный технический ремонт точильного станка должен
- 13 Неисправности
- 17 ГАРАНТИЙНЫЙ ТАЛОН; Точильный станок
- 18 СЕРВИСНЫЕ ЦЕНТРЫ
