Заточка сверл

Снимите  зажимное  устройство  и  вставьте  затачиваемое  сверло,

слегка затянув ролик так, чтобы сверло могло двигаться (рис.5.1).

Далее  установите

зажимное  устройство

  V-

образную  направляющую

совместив пазы сбоку,

и чтобы

сверло касалось торцевого упора (рис.5.2).

Поворачивайте  сверло,

пока  лопасти  не  коснуться  краев

V-

образной

направляющей. Затяните сверло в данном положении.

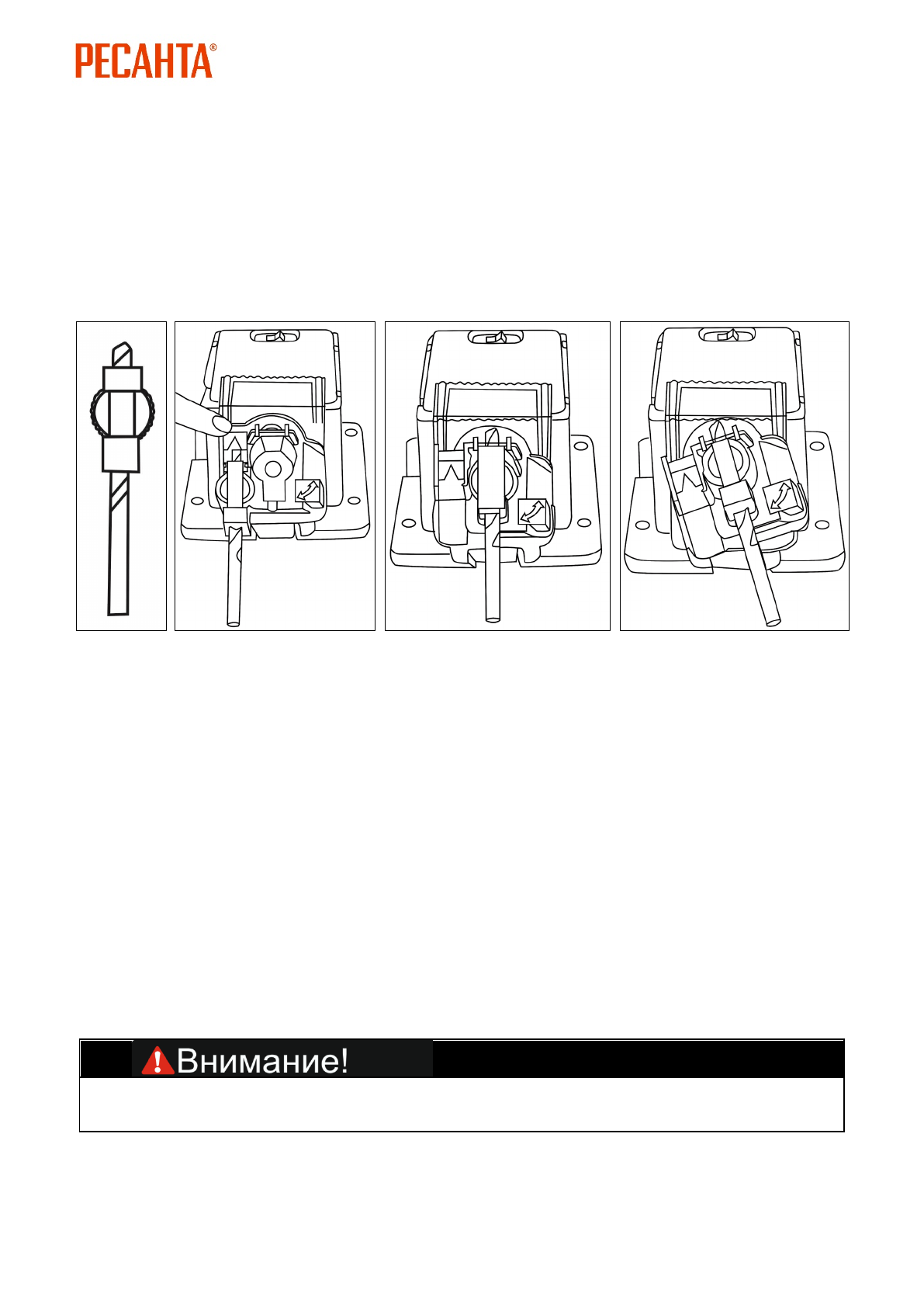

    5.1                         5.2                                     5.3                                          5.4

Рис. 5 Заточка сверл

Переместите

  V-

образную  направляющую  в  направлении  заточного

круга  и  снимите  зажимное  устройство  со  сверлом.  Далее  поместите  его  в

направляющее отверстие в

центре насадки

(рис.5.3).

Включите  станок  и  затачивайте  сверло  перемещая  зажимное

устройство  от  одной  стороны  к  другой  с  легким

давлением  пальцев

(рис.5.4).

После  заточки,  выключите  станок  и  дождитесь  остановки  заточного

круга.  Далее  снимите  зажимное  устройство,  и  повернув  его  на  180

о

снова

установите в насадку

и повторите заточку.

Проверьте,  одинаково  ли  заточена  передняя  кромка

обеих  канавок

сверла.

Выключайте  станок  и  дождитесь  остановки  заточного  круга,  перед  сменой

насадок.
