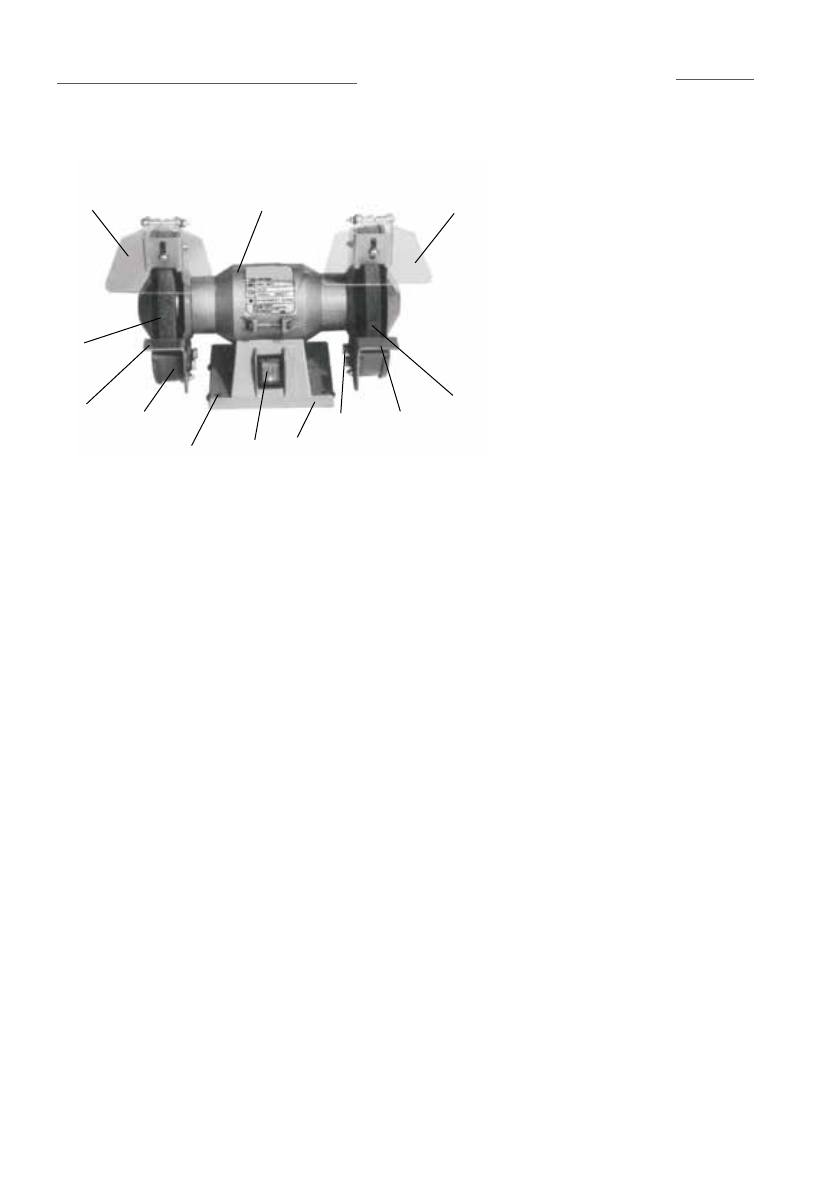

1.6 Общий вид точила представлен на рис.1

1.7 Точило состоит из асинхронного двигателя в металлическом корпу

-

се  (рис.1  поз.1)  закреплённом  на  основании  (рис.1  поз.2).  На  якорь  дви

-

гателя  (с  двух  сторон),  между  опорным  и  зажимным  фланцами  крепится

шлифовальный (точильный) круг (рис.1 поз.4). Это основной рабочий ин

-

струмент  точила.  Для  безопасной  работы  на  корпусе  двигателя  смонти

-

рованы защитные кожухи (рис.1 поз.6). На кожухах крепятся прозрачный

(защитный) экран (рис.1 поз.5) и рабочий упор (рис.1 поз.9), обеспечиваю

-

щий опору затачиваемому инструменту.

1.8 Выключатель (рис.1 поз.3) расположен на основании точила (рис.1

поз.2).  Он  имеет  два  фиксированных  положения,  обозначенных  симво

-

лами: «I» - включено и «0» - выключено.

Сверху,  на  обечайке  защитного  кожуха  стрелкой  указано  направле

-

ние вращения круга.

2. Использование по назначению

2.1 Установка и сборка точила

2.1.1 Установите точило на верстаке (рабочем столе) и закрепите вин

-

тами (саморезами), используя крепёжные отверстия (рис.1 поз.8).

2.1.2 Закрепите на кожухах, используя крепёж из комплекта поставки,

рабочие упоры (рис.1 поз.7) и защитный прозрачный экран (рис.1 поз.5),

как показано на рис.2.

2.1.3 Перед началом работы, при отключённом от сети точиле необ

-

ходимо проверить:

-  надёжность  крепления  деталей  корпуса  двигателя,  защитных  экра

-

рис. 1

5

4

7

9

2

3

8

6

7

4

5

1

1

 – корпус двигателя

2

 – основание

3

 – выключатель

4

 – круг шлифовальный

5

 – экран прозрачный

6

 – кожух защитный в сборе

7

 – упор рабочий

8

– отверстие монтажное

9

 – винты крепления упора
