Новий шліфувальний диск повинен легко насаджуватися на фланець мотора.
Установка за допомогою, наприклад: ударів молоткам, розсвердлювання
занадто маленького посадочного отвору абсолютно недопустимо по причинам
небезпеки розлому або пошкодження шліфувального диска.
Після монтажа нового шліфувального диска потрібно провести пробний пуск без
навантаження протягом 5 хв. При цьому не обхідно знаходитися в небезпечній зоні.
D min
110 mm
135 mm
Typ 150
Typ 200
Заміна шліфувальних дисків

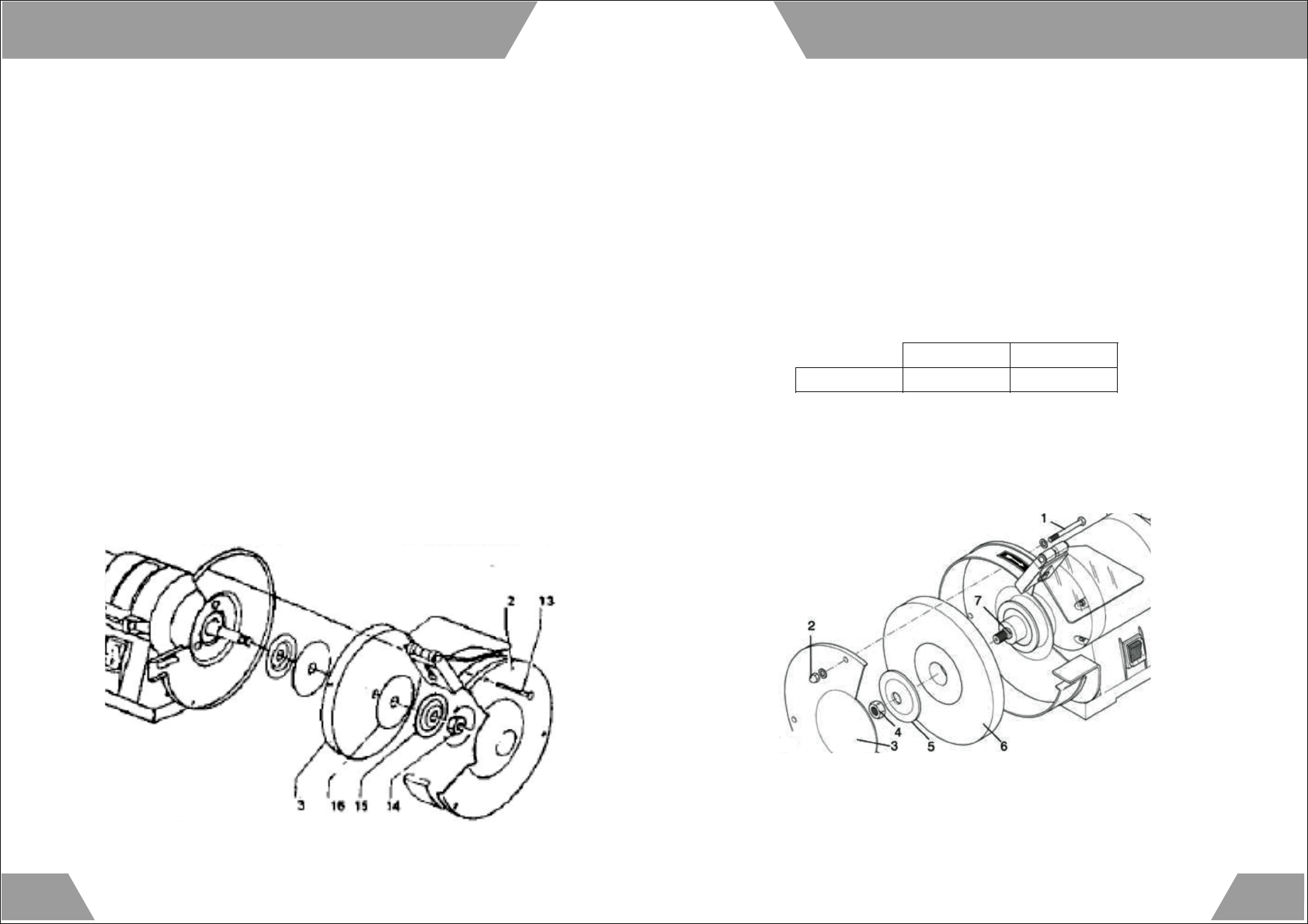

Якщо Ви бажаєте замінити старий диск або хочете використати інший тип диску,
Вам потрібно зняти старий диск згідно мал.7. Зверніть увагу на те, що шестигранна
гайка (4) на лівій стороні інструменту має ліву різьбу, отже, відкручуйте її по часовій
стрілці.
Увага!
Ніколи не плутайте обидві шестигранні гайки, щоб уникнути
пошкодження різьби на валі ротора.
1. Шестигранний гвинт
2. Шестигранна гайка (можлива зі стопорной шайбой)
3. Зовнішній кожух
4. Шестигранна гайка (на лівій стороні
інструменту з лівою різьбою)
5. Зажимний фланець
6. Шліфувальний диск
7. Роторний вал
Зношення шліфувальних дисків
Протягом часу шліфувальні диски зношуються, тому необхідно регулярно
переміщувати опору для заготовок і защитний щиток на зазначену відстань. Після
досягнення визначеного мінімального діаметра шліфувального диска подальше
переміщення немає сенсу. У цьому випадку диск слід замінити. В залежності від
діаметра шліфувального диска діють слідуючі мінімальні діаметри:
мал. 7
6
9
мал. 9
Установка і демонтаж шліфувального круга.
Сухе шліфування (мал. 9).
- Відпустіть гвинти (13) захисної кришки (2).
- Відпустіть гайку фланця (14).
Напрямок обертання лівого болта з фланцем показано на малюнку.
Правий болт з фланцем обертається в протилежному напрямку.
- Витягніть затискний фланець (15) і кріпильний диск (16). Затискний фланець
розташовується виїмкою до шліфувального круга.
- Витягніть шліфувальний круг (3).
- Встановіть новий шліфувальний круг, виконавши ті ж дії в зворотньому порядку.
- Затягніть гайку.
- Перед початком шліфування дайте двигуну трохи попрацювати на холостому ходу.
Шліфування з охолодженням (мал.1)
- Витягніть 3 гвинта, за допомогою яких ємність для води (7)
кріпиться до шліфувальної машині.
- Відпустіть гайку вала і витягніть шліфувальний круг.
- Встановіть новий шліфувальний круг, виконавши ті ж дії в зворотному порядку.
Характеристики
