20

4. ЭКСПЛУАТАЦИЯ

Внимание!  Всегда  отключайте  устройство  при  настройке

цепи для заточки.

Поднимите верхний корпус (№4) при регулировании цепи.

1.  Очистите  цепь  перед  его  заточкой.  Протрите  его  негорючим

растворителем. Не используйте бензин для сушки цепи.

2.  Поднимите  фиксатор  для  цепи  (№23)  и  зафиксируйте  цепь  в

пластине держателя (№31), рис. 6.

3.  Опустите  фиксатор  для  цепи  (№23)  так,  чтобы  он  находился  в

положении на зубце цепи, с которого необходимо начать.

4.  Смотрите  рис.  5  и  6.  Ослабьте  зажимную  гайку  (№18),  чтобы

дать  возможность  корпусу  возвращаться.  Поворачивайте  корпус  так,

чтобы  установить  необходимый  Вам  градус  угла  на  угломере.  Существуют

цепи  различных  размеров  с  разными  градусами  углов  заточки.  Смотрите

информацию  в  Руководстве  по  использованию  цепей,  чтобы  определить,

какой  градус  необходимый  Вам  для  заточки.  Когда  градус  установлено,

затяните зажимную гайку (№18).

5. Опустите верхний корпус (№4) таким образом, чтобы заточной диск

(№8) плавно двигался по зубцах цепи.

6.  Удерживайте  его  в  таком  положении  до  тех  пор,  пока  Вы  не

затянете  стопор  (№6)  таким  образом,  чтобы  диск  мог  опускаться  только  до

этой позиции, рис. 7.

7.  Затяните  или  ослабьте  ручку  регулировки  (№26)  в  зависимости

от  количества  материала,  который  необходимо  удалить,  и  настройте

фиксирующую гайку, рис. 5.

Ручка  регулировки  (№26)  имеет  фиксирующую  гайку,  которая  определяет,

                  №23

                  №23

№26

                  №18

№31

фиксирующая

гайка

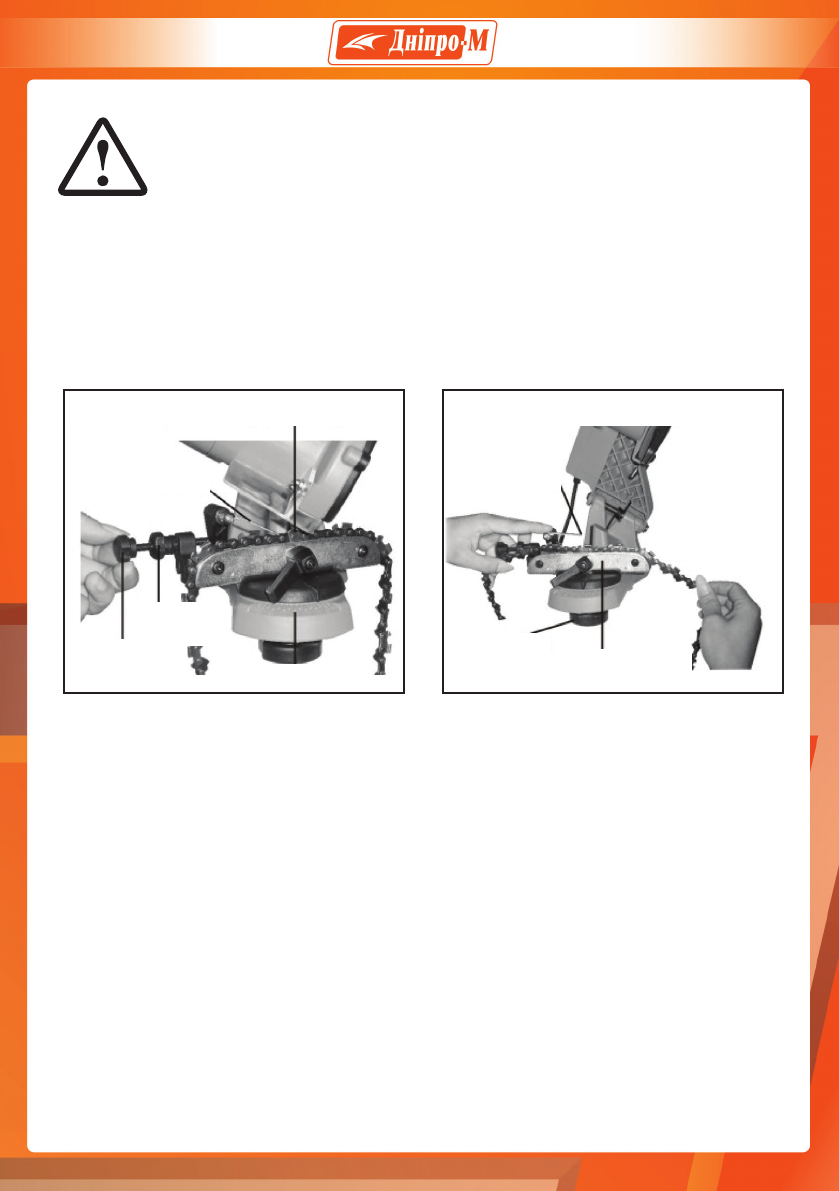

рис. 5

                                                      рис.  6
