Крепление на стену

1.

2.

3.

4.

5.

6.

Определитесь с ориентацией корпуса прибора и выходящих проводов.

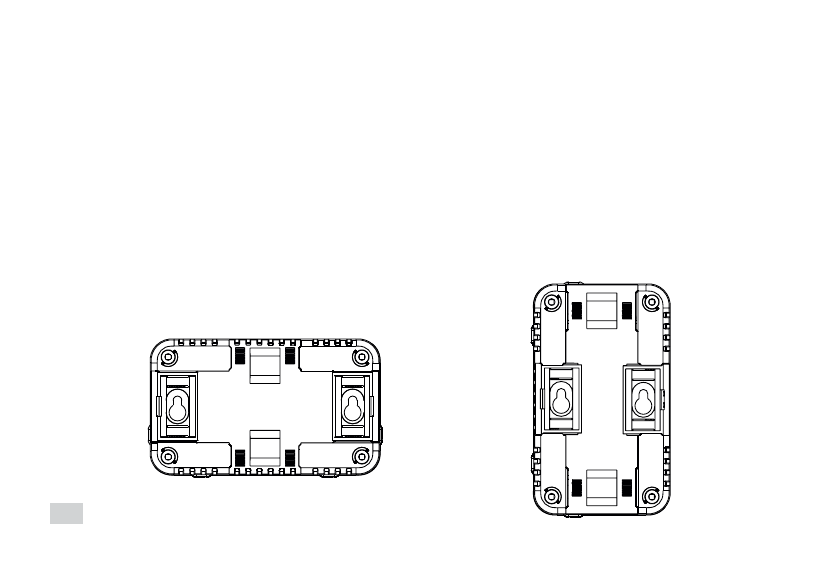

Установите крепежные вставки задвинув их до упора в пазы с тыльной стороны

п р и б о р а . П р и г о р и з о н т а л ь н о м р а с п о л о ж е н и и п р и б о р а , р и с . 5 , в с т а в к и

устанавливаются в пазы на узкой стороне корпуса; при вертикальном расположении,

рис. 6, в пазы на широкой стороне корпуса.

риентацию

отверстий под саморезы.

Измерьте расстояние между центрами крепежных отверстий.

Сделайте разметку на стене и вкрутите саморезы.

Закрепите прибор на стене.

Подключите прибор согласно пункту:

.

Порядок работы

Обратите внимание на о

3

10

Рис. 6

Рис. 5
