УСТРОЙСТВО ИЗДЕЛИЯ

Конструктивно З.У. выполнено в пластмассовом корпусе,

имеющем жалюзи для вентиляции.

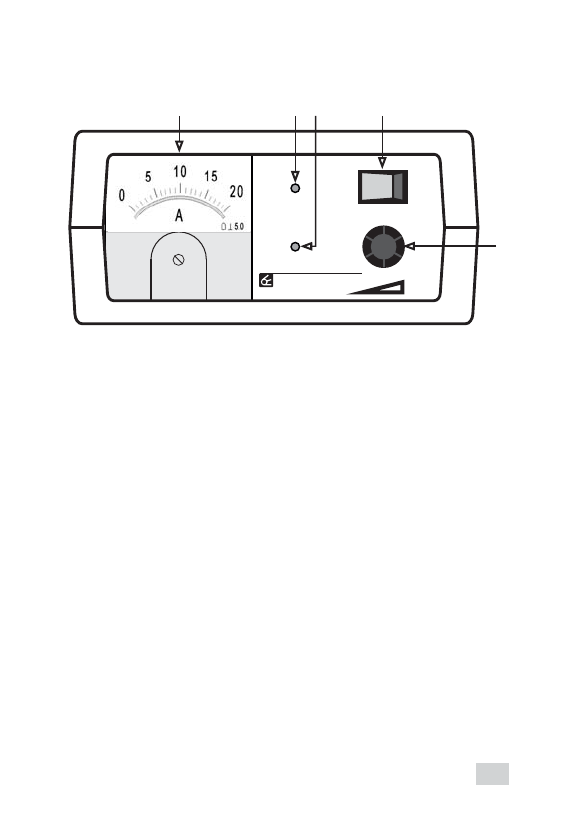

На передней панели расположены:

-

, светодиод изменяет свой

цвет в зависимости от положения переключателя диапазонов

выходного напряжения:

- зеленый цвет

- красный цвет

, светодиод с обозначением -

является индикатором срабатывания защиты от перегрева

Сетевой шнур и выходные провода с зажимами уложены

в задний отсек корпуса.

Электронная схема зарядного устройства представляет

собой двухтактный высоковольтный высокочастотный

преобразователь с широтно-импульсной модуляцией, со

схемой управления содержащей две цепи обратной связи по

выходному току и напряжению. Такое построение силовой

части обеспечивает высокий КПД в широком диапазоне

питающих напряжений, практически идеальные выходные

характеристики генератора тока и генератора напряжения,

надёжную гальваническую развязку, а также высокие

удельные массогабаритные и мощностные характеристики.

1

2

3

4

5

- Шкала амперметра

- Светодиод включения Сеть

12 В

24 В

- Индикация перегрева

Т С

- Переключатель диапазонов выходного напряжения

- Регулятор силы зарядного тока

O

5

о

1

Т С

Сеть

2 3

5

12 В

24 В

O

I

4

Установка тока
