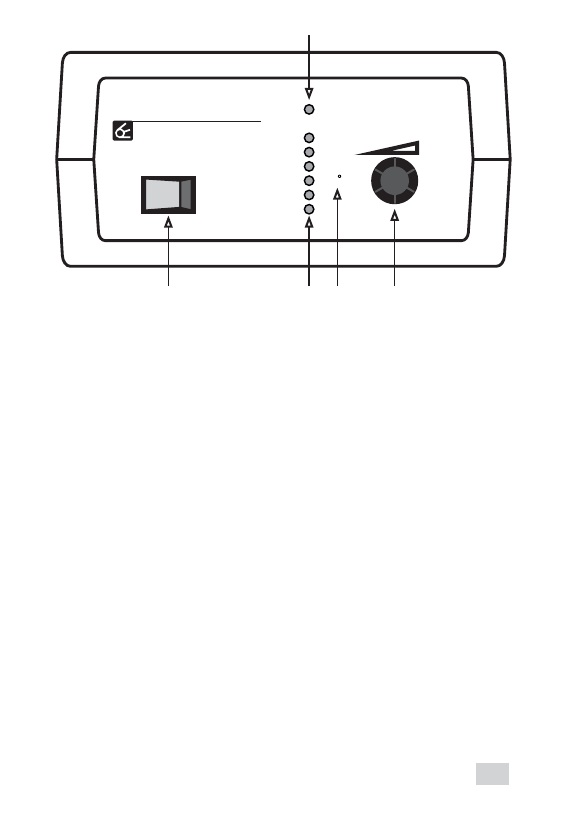

На передней панели расположены:

.

Сетевой шнур и выходные провода с зажимами уложены

в задний отсек корпуса.

Электронная схема зарядного устройства представляет

собой двухтактный высоковольтный высокочастотный

преобразователь с широтно-импульсной модуляцией, со

схемой управления содержащей две цепи обратной связи по

выходному току и напряжению. Такое построение силовой

части обеспечивает высокий КПД в широком диапазоне

питающих напряжений, практически идеальные выходные

характеристики генератора тока и генератора напряжения,

надёжную гальваническую развязку, а также высокие удельные

массогабаритные и мощностные характеристики.

Для индикации протекающего зарядного тока используется

амперметр. Для защиты силовой части от перегрева

1

- Переключатель диапазонов выходного напряжения

Регулятор силы зарядного тока

2

3

4

5

- Светодиод включения

Авто/Кисл

Ручн/Щелоч

- Светодиодная шкала амперметра

- Индикация перегрева

/Т С

-

, светодиод изменяет свой цвет в

зависимости от положения переключателя диапазонов

выходного напряжения:

- зеленый цвет

- красный цвет.

, начало загорания

светодиода соответствует значению тока указанному на шкале.

, светодиод с обозначением -

одновременно является индикатором срабатывания защиты от

перегрева.

O

5

авто

ручн

12

9 /Т С

6

18

15

Сеть

O

I

1

2

3

5

4

Установка тока

3
