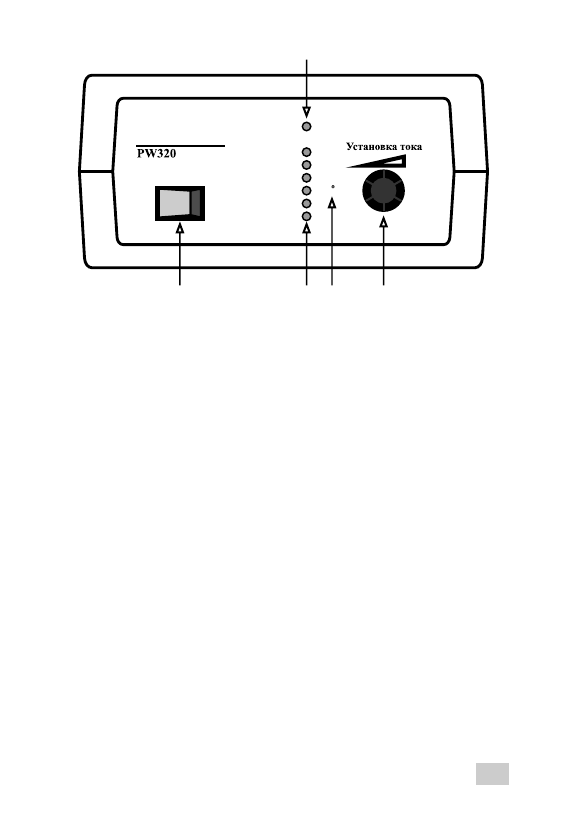

На передней панели расположены:
1
- Переключатель диапазонов выходного напряжения
Регулятор силы зарядного тока
.
Сетевой шнур и выходные провода с зажимами уложены в
задний отсек корпуса.
Электронная схема зарядного устройства представляет
собой двухтактный высоковольтный высокочастотный
преобразователь с широтно-импульсной модуляцией, со
схемой управления содержащей две цепи обратной связи по
выходному току и напряжению. Такое построение силовой
части обеспечивает высокий КПД в широком диапазоне
питающих напряжений, практически идеальные выходные
характеристики генератора тока и генератора напряжения,
надёжную гальваническую развязку, а также высокие
удельные массогабаритные и мощностные характеристики.
2
- Светодиод включения
, светодиод изменяет свой цвет в
зависимости от положения переключателя диапазонов
выходного напряжения:
Авто/Кисл
- зеленый цвет;
Ручн/Щелоч
- красный цвет.
3
- Светодиодная шкала амперметра
, начало загорания
светодиода соответствует значению тока указанному на шкале
O
4
- Индикация перегрева
, светодиод с обозначением -
/т С
одновременно является индикатором срабатывания защиты
от перегрева
5
-
5
О ион
р
Авто
Ручн
12
9 /т С
6
3
18
15
С е т ь
O
I
1
2
3
5
4
