Рис.

1

6

M

C

～

5

(

5

7

CM

)

1.

Вытяжка изготовлена из высококачественных материалов

с обтекаемым дизайном в соответствии с новыми технологиями и
трендами для придания изысканности кухне.
2.

На вытяжку установлен мощный малошумный двигатель

и  лист центрифуги, жировой фильтр легко снимать и чистить.
3.

Освещение сконцентрировано и безопасно благодаря

низковольтной панели 12 ампер АС.
4.

Мотор и другие внутренние части вытяжки достаточно

иногда слегка протирать.
5.

Воздуховод и сборник отходов сконструированы особым

образом для избежания скопления остатков и грязи внутри
вытяжки.

1.

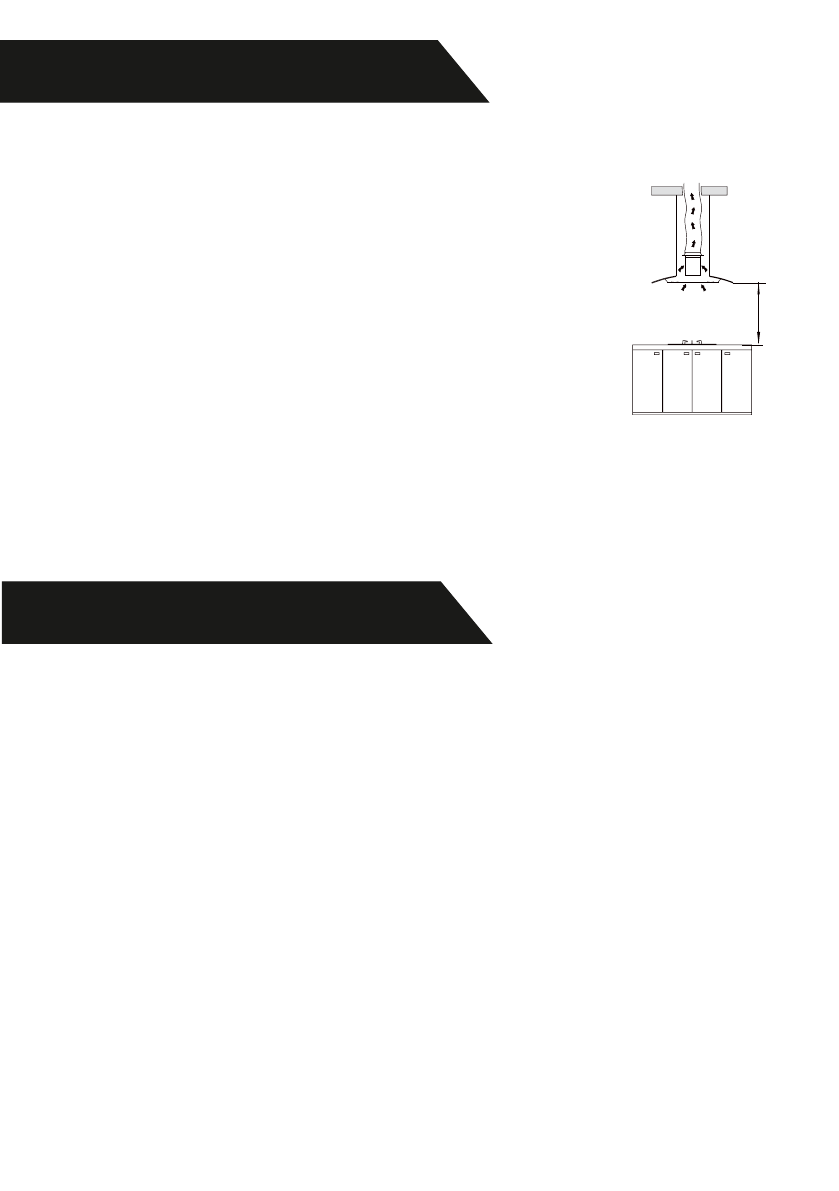

Вытяжка должна быть установлена на расстоянии 65-75 см от варочной

поверхности, см. рис.1.
2.

Установите стекло на корпус вытяжки, см. рис.2.

3.

Для целей безопасности, потолок должен выдерживать не менее 120 кг, и

толщина потолка – более 30 мм. Сделайте отверстие в потолке диаметром 170 мм,
см. рис. 3.
4.

Просверлите 12 отверстий в потолке согласно подвесной пластине, которую

будут держать 12 шурупов

ST

6 Х 40 мм. Если потолок бетонный, то можно

использовать 8 шурупов для установки.
5.

Согласно рис. 1 и рис.3, рассчитайте длину пластины. Используйте 16

шурупов М4х10 и гнездо М4 с уплотнителем для установки пластины-усилителя и
второй угловой пластины (нахлёст угловой пластины должен быть не менее 100 мм).
6.

Установите внутренний короб на вытяжку согласно рис. 4.

7.

Используйте 16 шурупов М4х10 и гнёзда М4 для соединения углового

крепления и пластины согласно рис.5.
8.

Установите гофру согласно рис.6 через отверстие в потолке 170 мм, вставив

в него один конец гофры, потом закройте отверстие.

ФУНКЦИИ И ОПИСАНИЕ

УСТАНОВКА
