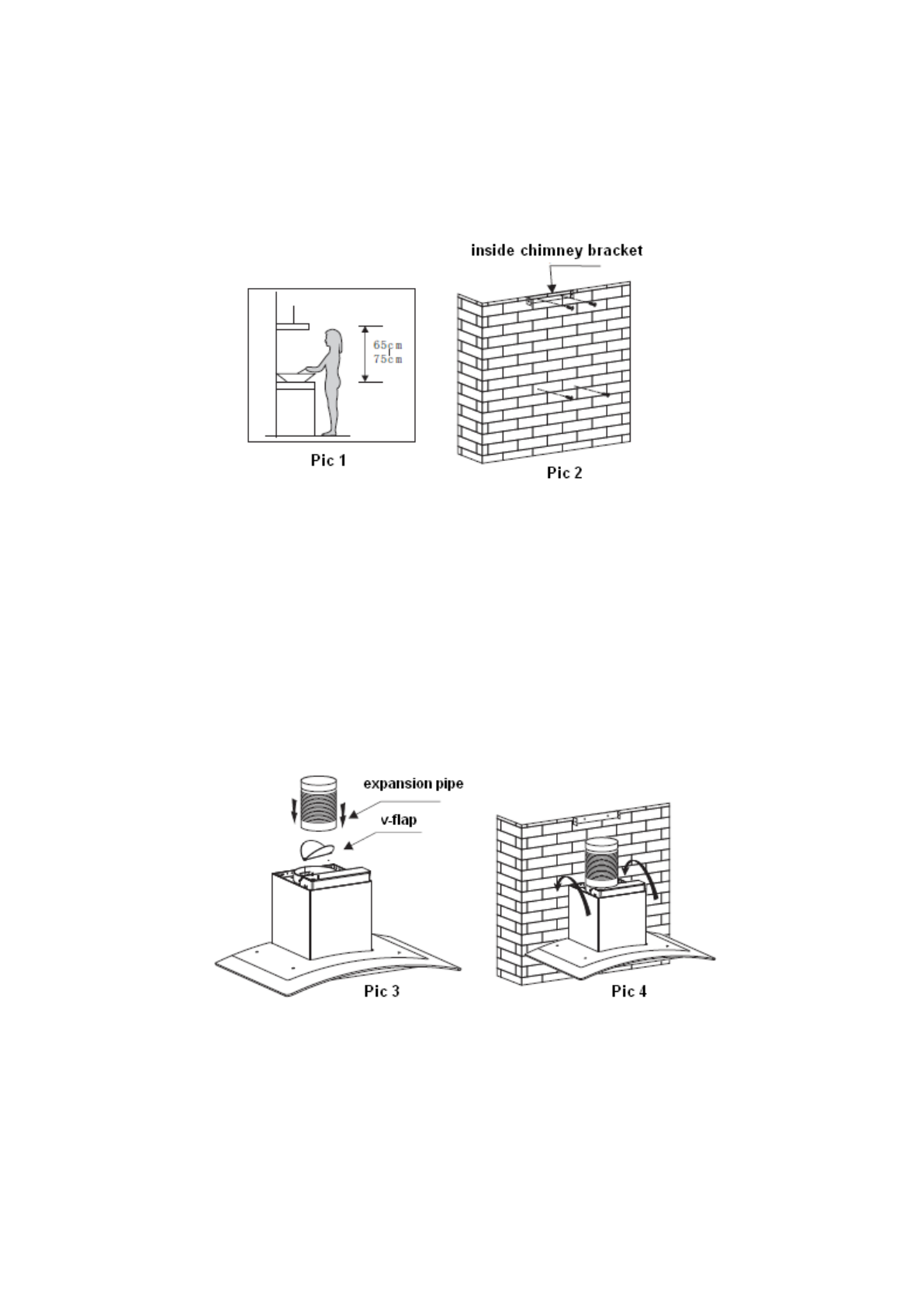

2. Для лучшего эффекта вытяжка должна быть расположена на расстоянии 65 ~

75 см над варочной поверхностью.

3.

После определения высоты вытяжки измерьте положение отверстий для

подвешивания вытяжки и внутренней части кронштейна отводящего канала.

Просверлите 4 отверстия Ø8, 2 для внутреннего кронштейна отводящего канала

и 2 для колпака, и удерживайте колпак на уровне. Фиксированное положение

внутреннего кронштейна отводящего канала является самым высоким местом

дымохода. См. Рис

. 2.


4.

Вкрутите два винта 4

x

30 мм в стену с помощью дюбелей для фиксации

вытяжки, затем используйте два винта 4

x

40 мм для фиксации внутреннего

кронштейна отводящего канала. См. Рис. 2

.


5.

Наденьте

V-

образный клапан. Установите расширительную трубу на вытяжку.

Закрепите расширительную трубу на выходе кабельной стяжкой. См. Рис. 3

.


6.

Установите наружный кронштейн на наружный дымоход с помощью 2

-

х винтов

ST

4 * 8 мм, при этом следует убедиться, что внутреннюю трубу можно свободно

перемещать внутрь. См. Рис. 5.

После регулировки высоты закрепите корпус с помощью 2 шт.

предохранительных винтов

ST

4 * 30 мм. Примечание: два предохранительных

отверстия расположены на задней части корпуса диаметром 6 мм. Затем

установите две трубы вместе на корпус вытяжки, а также выведите

расширительную трубу за пределы помещения. См. Рис

. 6.
