7.

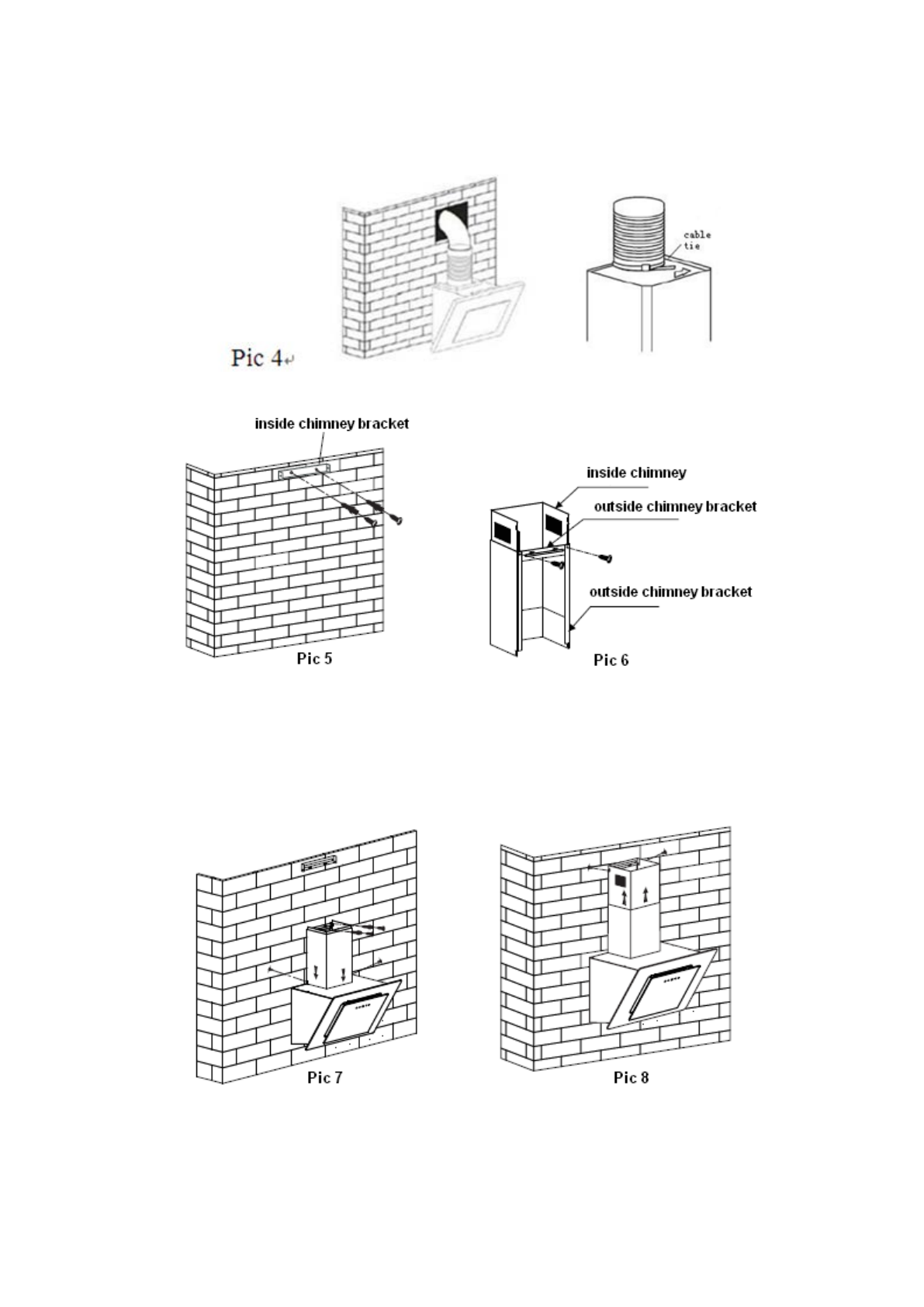

Подсоедините расширительную трубу к выходному
отверстию
вытяжки, как
показано ниже. Закрепите расширительную трубу на выходе кабельной
стяжкой.
Выведите
расширительную трубу
через отверстие в стене. См. Рис. 4
.
8.
Установите внутренний кронштейн для дымохода: используйте винты
ST4 * 40
для его установки на стену. См. Рис. 5
.
9.
Соедините
внутренний и наружный дымоходы
:
соедините
наружный
кронштейн с
дымоходом
с помощью 2 шт. винтов
ST
4 * 8 мм, убедитесь, что
внутренний дымоход может свободно перемещаться внутрь, см. Рис. 6
.
10.
Прикрепите дымоходы к вытяжке: используйте 2 шт. винтов
ST
4 * 8 мм, чтобы
закрепить наружный кронштейн дымохода на вытяжке, затем закрепите
наружный кронштейн дымохода на стене винтами
ST
4 * 40 мм. См. Рис. 7
.
11.
Отрегулируйте высоту внутреннего дымохода в соответствии с положением
внутреннего кронштейна дымохода и закрепите его 2 шт. винтов
ST
4 * 8 мм. См.
Фото 8
.
7
