7

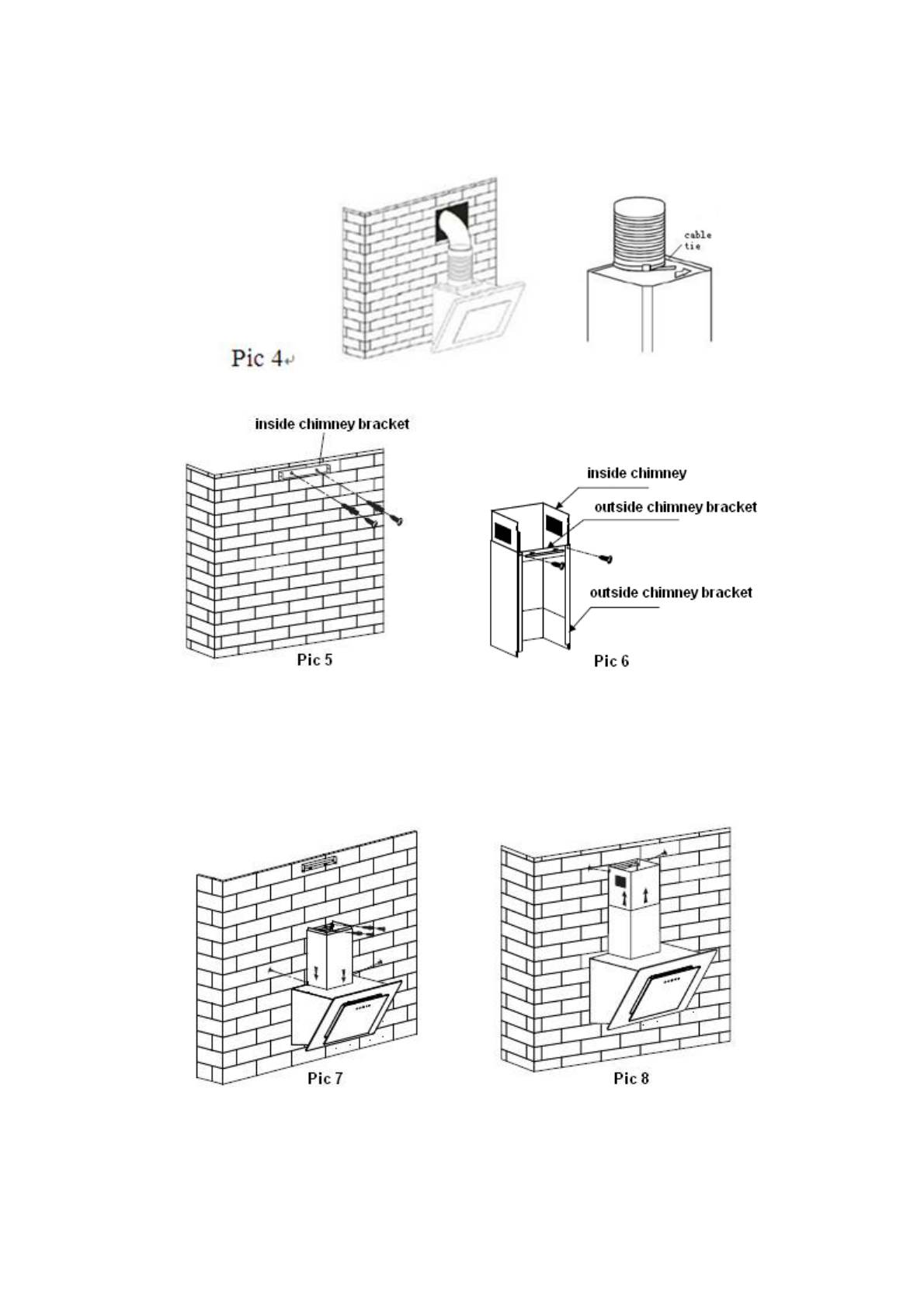

7. Подсоедините расширительную трубу к выходному отверстию вытяжки, как
показано ниже. Закрепите расширительную трубу на выходе кабельной стяжкой.
Выведите расширительную трубу через отверстие в стене. См. Рис. 4.
8. Установите внутренний кронштейн для дымохода: используйте винты ST4 * 40
для его установки на стену. См. Рис. 5.
9. Соедините внутренний и наружный дымоходы: соедините наружный
кронштейн с дымоходом с помощью 2 шт. винтов ST4 * 8 мм, убедитесь, что
внутренний дымоход может свободно перемещаться внутрь, см. Рис. 6.
10. Прикрепите дымоходы к вытяжке: используйте 2 шт. винтов ST4 * 8 мм, чтобы
закрепить наружный кронштейн дымохода на вытяжке, затем закрепите
наружный кронштейн дымохода на стене винтами ST4 * 40 мм. См. Рис. 7.
11. Отрегулируйте высоту внутреннего дымохода в соответствии с положением
внутреннего кронштейна дымохода и закрепите его 2 шт. винтов ST4 * 8 мм. См.
Фото 8.
