УСТАНОВКА

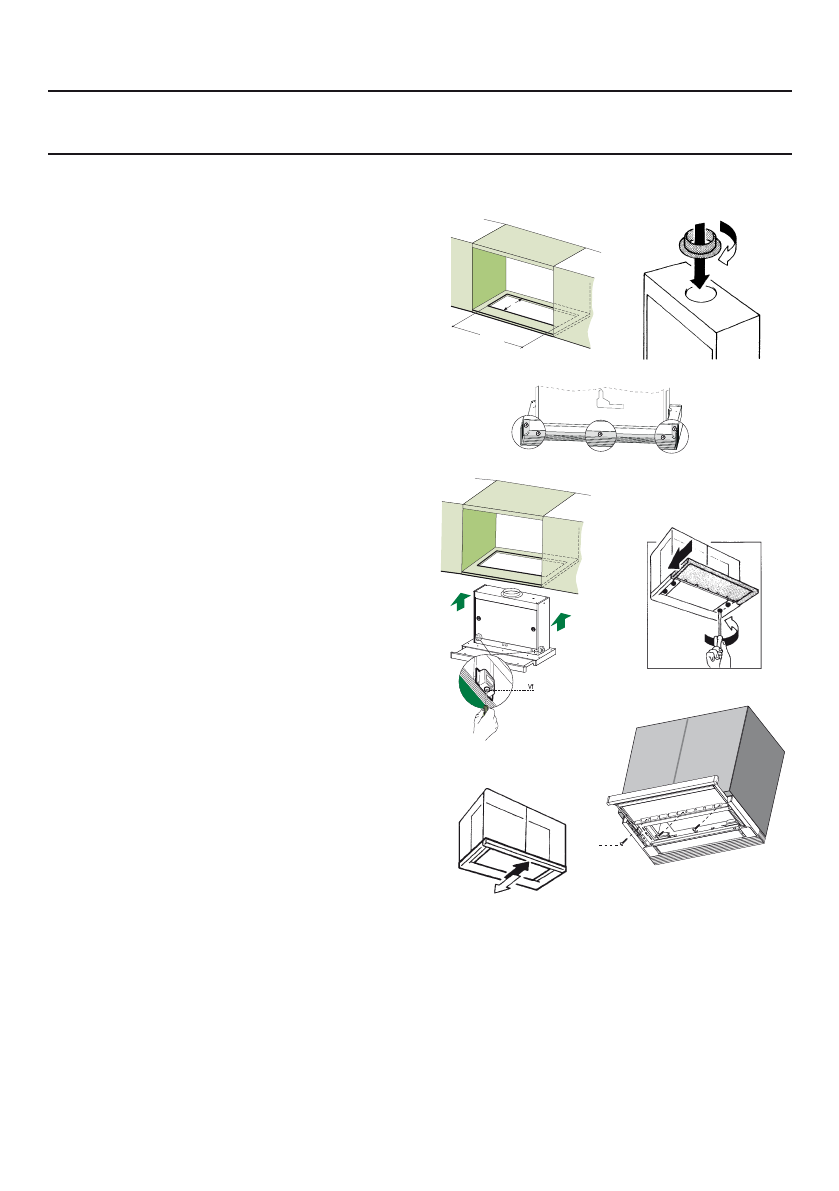

Отверстие в опорной плоскости и установка вытяжки

•    Вытяжка может быть закреплена непосредственно

к нижней плоскости подвесных полок (мин. 650 мм

от плиты) боковыми защелкивающими держателя

-

ми.

•  В  нижней  плоскости  подвесной  полки  сделать  от

-

верстие,  как  показано  на  рисунке.  (рис.  1)

•  Вставить фланец в верхнее выпускное отверстие.

(рис.  2)

•  Привинтить  закрывающий  профиль

20

  к  задней

стороне  вытяжки  винтами

12f

  (2,9  x  9,5)  прила

-

гаемыми  в  комплекте.  (рис.  3)

•  Открыть  всасывающую  каретку.

•  Вынуть  противожировые  фильтры  по  одному,  от

-

соединив  специальные  запоры.

•  Закрыть  всасывающую  каретку.

•  Вставить  в  проем  вытяжку  и  замкнуть  боковые

защелкивающиеся  держатели.  (рис.  4)

•  Открыть  всасывающую  каретку.

•  До  конца  затянуть  винты

Vf

  под  вытяж-кой.  (рис.

4)

•  Если  нужно,  отрегулировать  весь  корпус  с  филь

-

трами;  действовать  следующим  образом:

•  Отпустить  четыре  регулировочных  винта

Vr

  и  за

-

крыть  каретку.  (рис.  5)

•  Сместить весь корпус фильтров, чтобы выровнять

его  с  подвесной  полкой.  (рис.  6)

•  Удерживая  корпус  вытяжки  в  положении,  вынуть

каретку и затянуть регулировочные винты

Vr

. (рис.

5)

•  Теперь  можно  окончательно  закрепить  вытяжку

к  полке  прилагаемыми  в  комплекте  винтами

12a

(3,5  x  16).  (рис.  7)

•  Поставить  на  место  противожировые  фильтры.

•  Закрыть  всасывающую  каретку.

���

���

�

�

�

�

�

�

�

���
