6

ПОДГОТОВКА К РАБОТЕ


Не начинайте монтаж кухонной вытяжки и не снимайте защитную пленку с вытяжки
из нержавеющей стали, пока Вы не убедитесь в ее технической исправности путем
подключения к электрической сети и проверки всех функций. Защитную пленку с
вытяжек из нержавеющей стали рекомендуется снимать после окончания монтажа.


1.

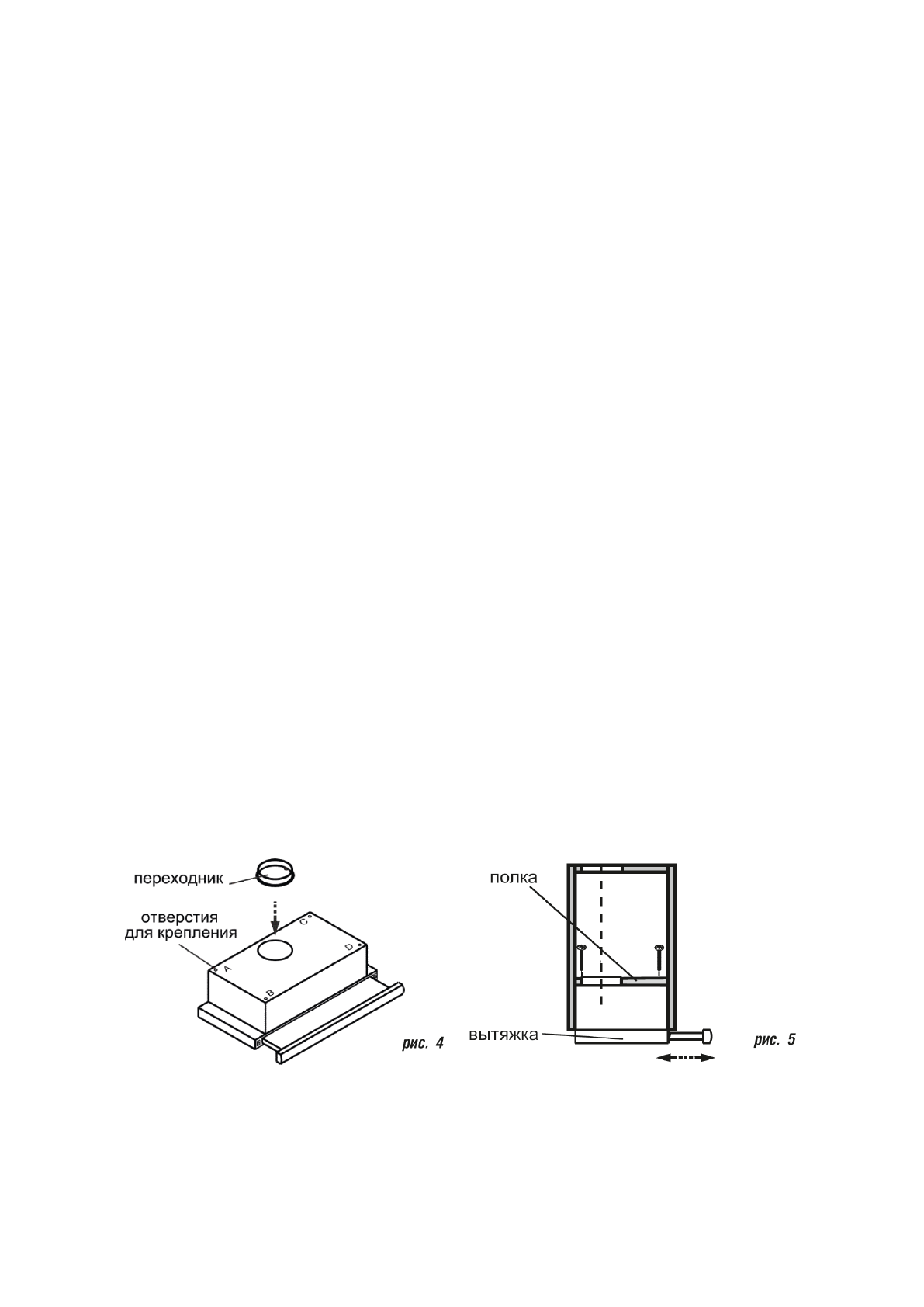

Установите пластиковый переходник (опционально, при его наличии в
приобретаемой Вами модели) и зафиксируйте его защелками (рис. 4). В случае
отсутствия такого переходника в комплектации модели, переходите сразу к
следующему пункту.

2.

Установите лампы освещения в соответствующие установочные места
(опционально, в случае если лампы освещения находятся в комплектации
приобретаемой Вами вытяжки без предварительной установки). Если лампы
освещения уже установлены, переходите к следующему пункту.

3.

Начните монтаж вытяжки в верхнюю полку над плитой, как показано на рис.
5. При установке вытяжки учитывайте рекомендации по расстоянию до плиты
и информацию о габаритах устройства, приведенные ранее в тексте
руководства на рис. 1 и рис. 2. Порядок установки описан далее.

4.

Просверлите четыре отверстия для крепления в нижней панели полки,
предварительно разметив их перед установкой вытяжки согласно
приобретенной Вами модели.

5.

Вырежьте, предварительно разметив, отверстие в полке для переходника и
гофрированного воздуховода для отвода воздуха.

6.

Вырежьте дополнительное отверстие в полке шкафа (рис. 5) для воздуховода
при работе в режиме отвода и для свободного прохождения воздуха при
работе в режиме рециркуляции.

7.

Вытяжку закрепите самонарезающими винтами 4.2х41мм, входящими в
комплект поставки.

8.

Выдвижная панель при движении не должна задевать за переднюю панель
полки и царапать ее.
