• 8 •
• 5 •

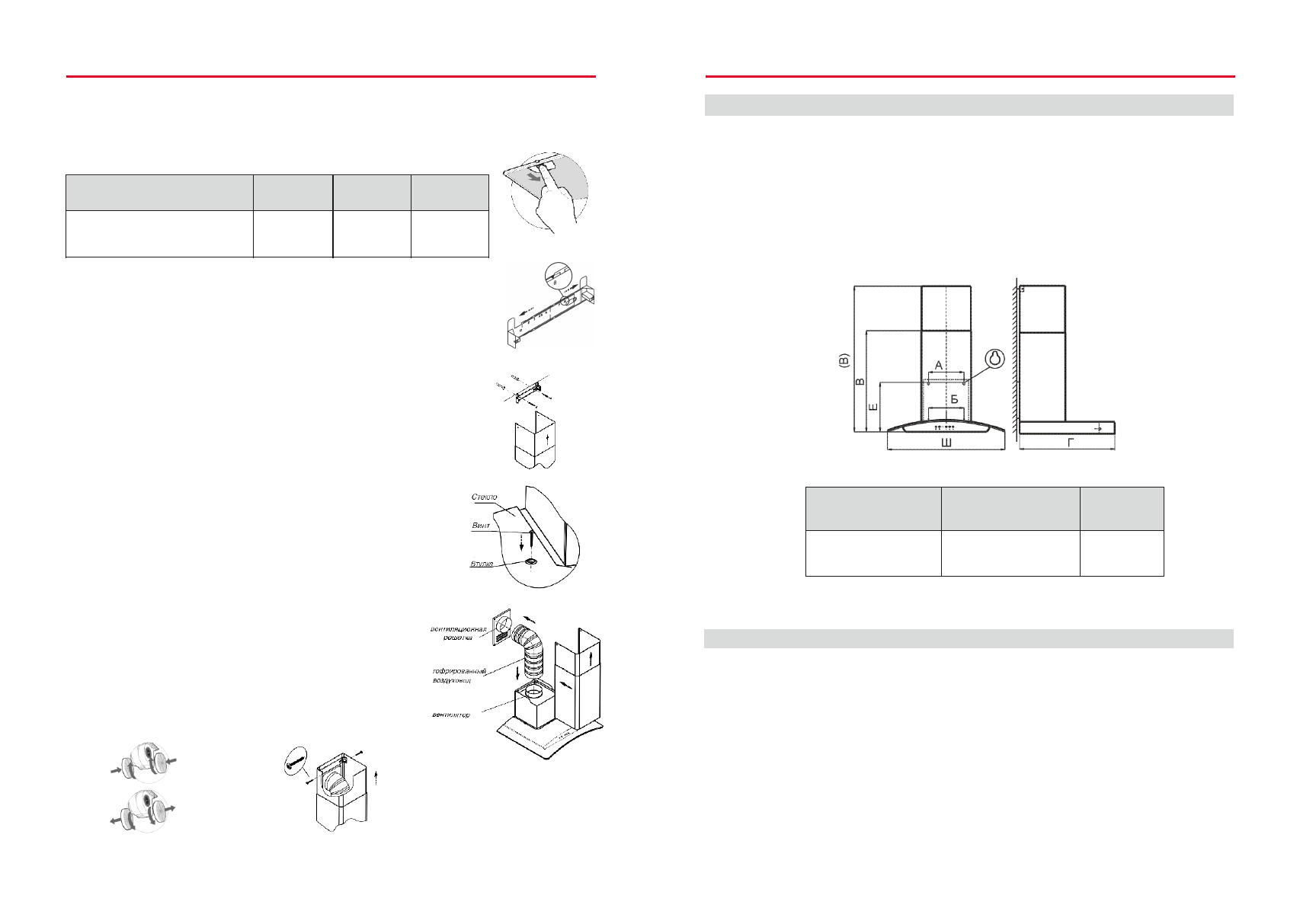

2 ТЕХНИЧЕСКИЕ ДАННЫЕ
ТАБЛИЦА 1
рис. 2
В - высота вытяжки с нижней фальштрубой.
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой
3 КОМПЛЕКТНОСТЬ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
6.2 Крепление кронштейна к стене (рис. 5, 6):
- прежде чем прикрепить кронштейн к стене, необходимо выставить
его на нуж-
ный размер рис. 5 (равный ширине верхней фальштрубы), для этого увеличьте раз-
мер кронштейна (если это необходимо), раздвинув его, и установите фиксатор на-
против цифры
8
(см. рис.5);
-установите на вытяжку комплект из двух фальштруб;
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную
линию, снимите фальтшрубы;
- приложите кронштейн к стене, как показано на рисунке 6;
- осевая линия кронштейна должна совпадать с осевой линией кухонной вытяжки,
а верхний край с ранее проведенной горизонтальной линией;
- обозначьте центры
отверстий, для крепления кронштейна;
- просверлите два отверстия
Ø
8
х40 мм и забейте дюбели;
- прикрепите кронштейн к стене винтами.
рис. 5
рис. 6
ТАБЛИЦА 2
рис.
4
Наименование
А (мм)
Б(мм)
Е(мм)
NCA 60
230
230
290
6.4 В зависимости от режима эксплуатации кухонной вытяжки сое-
дините вентилятор с вентиляционной решеткой воздуховодом (рис.
8
)
или установите на вентилятор
угольные фильтры.
Угольные фильтры устанавливают
c
я на защитные решетки корпуса вен-
тилятора,
путем легкого нажатия и поворота (рис.
9
).
6.5 Установите фальштрубы (рис.
8
).
Выдвиньте верхнюю фальштрубу, навесьте ее на кронштейн (рис.
10
) и
закрепите винтами
3
,5х11мм.
Проверьте свободный ход антивозвратного клапана при установке воз-
духовода.
рис. 7
рис. 8
- разметьте центры отверстий для дополнительного крепления (размер «Б»);
- снимите вытяжку и просверлите отверстия (размер «Б») для дюбелей
Ø
8х40 и забейте их;
- навесьте кухонную вытяжку и дополнительно закрепите двумя
винтами (размер «Б);
- установите
металлический фильтр на место.
Наименование
Габаритные размеры,мм
ШхГхВ (В)
Масса, кг
без упаковки
N
С
A 60
590х
50
0х
530
(1
000
)
15,
0
При креплении стекла на вытяжку винты не перетягивать!
- установите на вытяжку стекло.
- в отверстия на стекле вставьте втулки.
- прикрепите стекло к корпусу винтами М6х30.
6.3 Крепление стекла.
рис.
10
рис.
9
2.1
Воздухопроизводительность вентилятора, куб. м
/
час, max
650
2.2
Уровень шума, дБА., не более
6
0
2.3
Номинальное напряжение, В, частота, Гц
220, 50
2.4
Номинальное напряжение галогенных ламп, В
12
2.5
Потребляемая мощность, Вт,
185
в том числе ламп, Вт 2х20
2.6
Класс защиты
II
по ГОСТ МЭК 335-1
2.7
Степень защиты от влаги обычное исполнение
2.8
Режим работы продолжительный
2.9
Климатическое исполнение УХЛ4.2 по ГОСТ15150
3.1
Кухонная вытяжка
1 шт.
3.2
Фальштруба верхняя
1 шт.
3.3
Фальштруба нижняя
1 шт.
3.4
Кронштейн для фальштрубы
1 шт.
3.5
Крепежные изделия:
втулка для стекла
2 шт.
винт самонарезающий 3,5х11
2 шт.
винт самонарезающий 4,2х41
6 шт.
дюбель пластмассовый
Ø
8х40
6 шт.
винт М6х30
2 шт.
3.6
Руководство по эксплуатации
1
шт.
3.7
Упаковка
1 шт.
.
NCA 60
Характеристики
