• 8 •

• 5 •

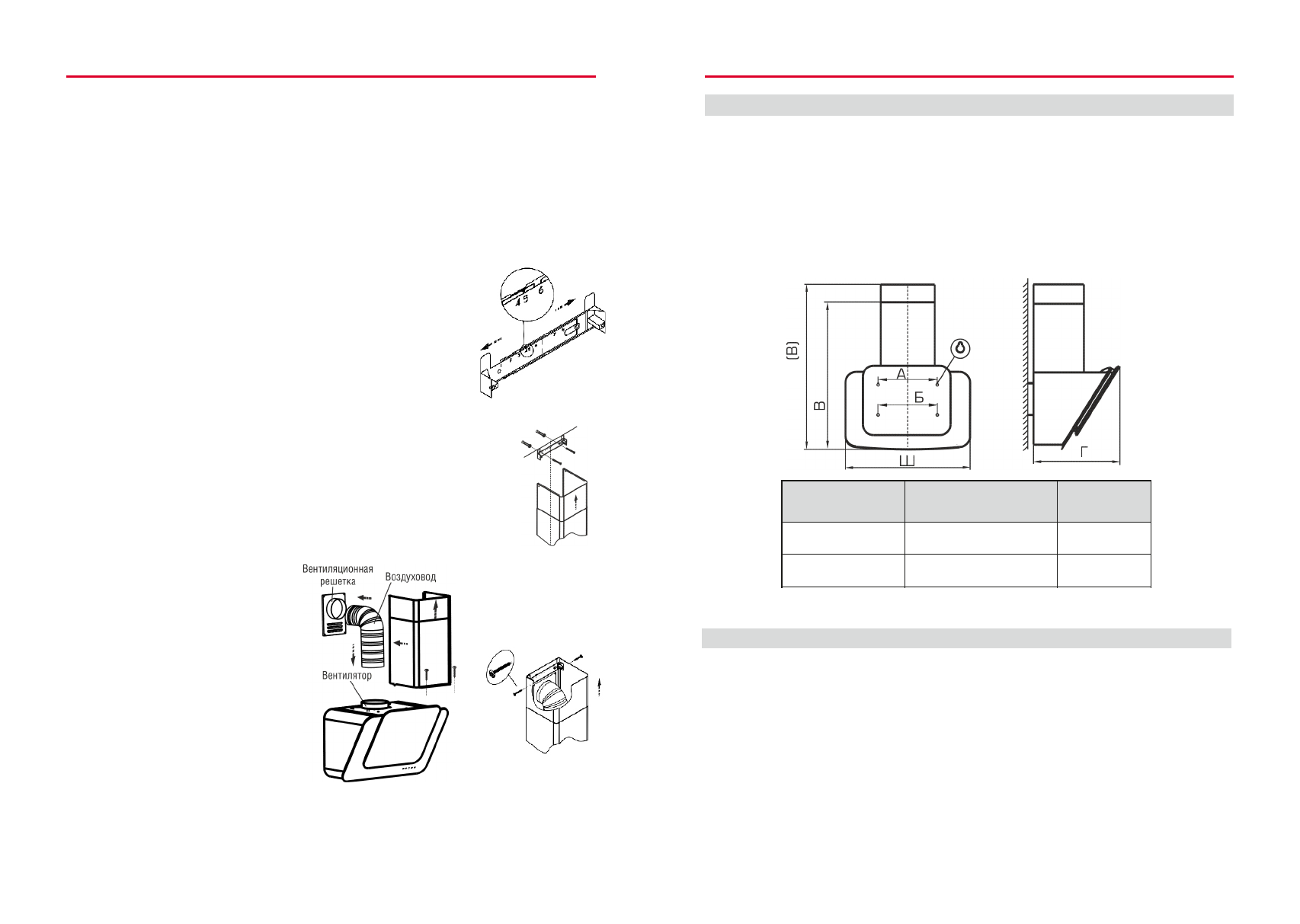

рис. 6

рис. 7

рис. 8

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

ТАБЛИЦА 1

рис. 2

В - высота вытяжки с нижней фальштрубой.
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой

3 КОМПЛЕКТНОСТЬ

6.1.2 Разметку отверстий на стене при монтаже вытяжки производите при помощи монтажного шаблона:
- всегда устанавливайте вытяжку над центральной частью варочной панели;
- разметьте линию установки нижней части вытяжки над плитой (рис.1);
-  разметьте  осевую  вертикальную  линию  по  центру  участка,  предусмотренного  для

установки  вытяжки;

-

совместите линию установки нижней кромки соответствующей вытяжки (шаблон) с горизонтальной лини-

ей над плитой, размеченной ранее;

- совместите осевую линию шаблона с осевой линией для установки вытяжки над плитой;
- по шаблону разметьте отверстия для крепления вытяжки ;
- просверлите четыре отверстия и забейте в них дюбели

Ø

10

х50 мм;

- вверните два самонарезающих винта 6х50

мм (размер А, рис. 2);

- навесьте вытяжку через отверстия типа «замочная скважина» и дополнительно закрепите ее двумя само-

нарезающими винтами 6х50

мм (размер Б, рис. 2).

6.2  Крепление кронштейна к стене:
-  прежде чем прикрепить кронштейн к стене, необходимо выставить

его на

нужный

размер (равный ширине верхней фальштрубы). Увеличьте размер крон-

штейна (если это необходимо), раздвинув его, и установите фиксатор напротив
цифры 5 (см. рис. 5)

-  установите на вытяжку комплект из двух телескопических фальштруб;
-  верхнюю фальштрубу выдвиньте на нужную высоту;

  -  сделайте отметку по верхнему краю фальштрубы и проведите горизонталь-
ную линию, затем снимите фальштрубы;

-  приложите кронштейн к стене, как показано на рис. 6;
-  осевая линия кронштейна должна совпадать с осевой линией вытяжки, а вер-

хний край с ранее проведенной горизонтальной линией;

-  обозначьте центры отверстий для крепления кронштейна;
-  просверлите два отверстия

Ø

8

мм и забейте дюбели;

-  прикрепите кронштейн к стене винтам

6.3  Соедините вентилятор с вентиляци-

онной  решеткой  полужестким  гофриро-
ванным воздуховодом (рис. 7).

Проверьте свободный ход антивозвратно-
го клапана при установке воздуховода.

6.4  Установка фальштруб (рис.7). На ни-

жней фальштрубе имеются  специальные
«ушки», которые необходимо направить в
пазы,  расположенные  на  верхней  панели
вытяжки. Затем нижнюю

фальштрубу не-

обходимо  зафиксировать  двумя  самона-
резающими винтами 3,5х11 мм. Выдвинь-
те  верхнюю  фальштрубу,  навесьте  ее  на
кронштейн (рис.8) и закрепите винтами.

рис. 5

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

Наименование

Габаритные размеры,мм

ШхГхВ (В)

Масса, кг

без упаковки

DCA 60

590х450х800(1270)

18,8

DCA

9

0

890х465х80

5

(127

5

)

23,2

DCA 60

 •

DCA 90

2.1 Воздухопроизводительность вентилятора, куб. м

/

час, max                                                          1000

2.2 Уровень шума, дБА., не более                                                                                                              62
2.3 Номинальное напряжение, В, частота, Гц                                                                                   220,50
2.4 Номинальное напряжение галогенных ламп, В                                                                                 12
2.5 Потребляемая мощность, Вт,

250

в том числе ламп, Вт                                                                                                                         2х20

2.6 Класс защиты

I

 по ГОСТ МЭК 335-1

2.7 Степень защиты от влаги                                                                                     обычное исполнение
2.8 Режим работы                                                                                                            продолжительный
2.9 Климатическое исполнение                                                                              У ХЛ4.2 по ГОСТ15150

3.1 Кухонная вытяжка

 1 шт.

3.2 Фальштруба верхняя

    1 шт.

3.3 Фальштруба нижняя

   1 шт.

3.4

Кронштейн для фальштрубы

   1 шт.

3.5 Крепежные изделия:

винт самонарезающий 3,5х11

 4 шт.

винт самонарезающий 4,2х41

2 шт.

винт самонарезающий 6х50

 4 шт.

дюбель пластмассовый

Ø

8х40

2

шт.

дюбель пластмассовый

Ø

10х50

4

 шт.

3.6 Руководство по эксплуатации

1

 шт.

3.7 Монтажный шаблон

 1 шт.

3.8 Упаковка

  1 шт.

  .
