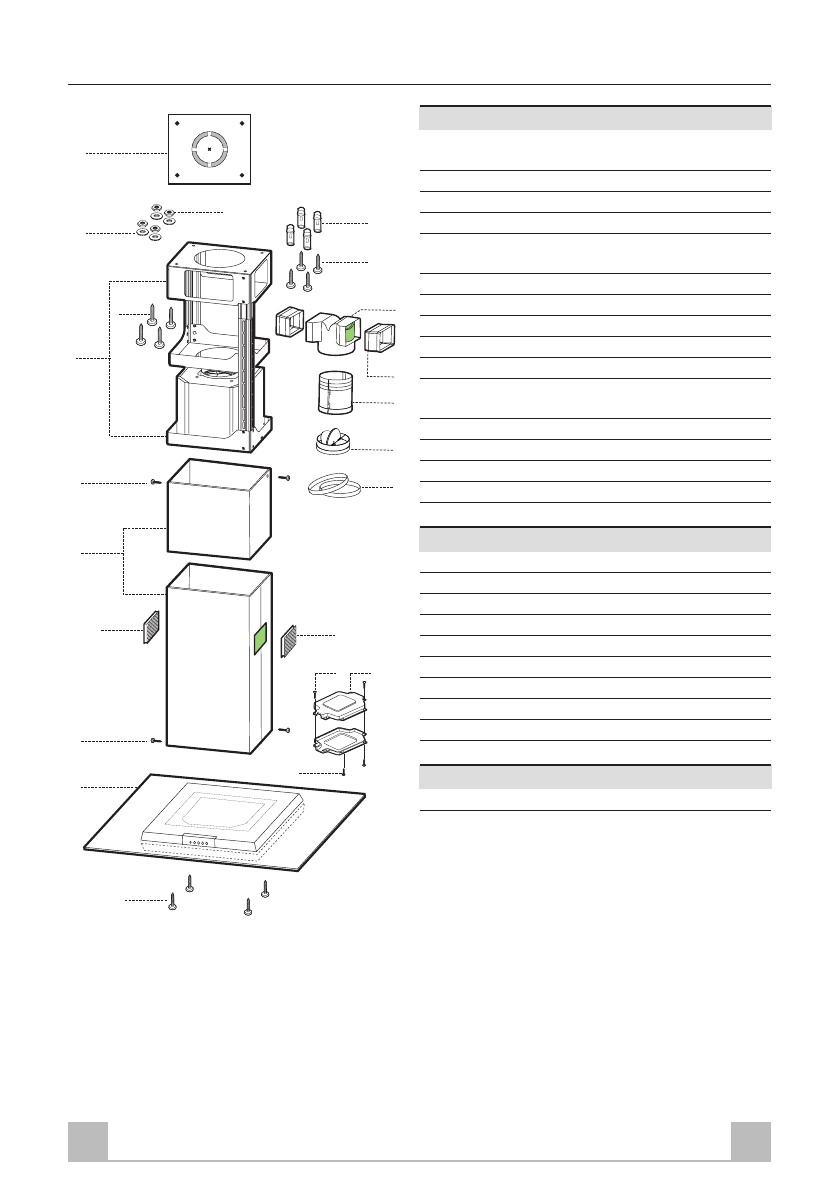

Components

Ref.

Q . t y Product Components

1

1

Hood Body, complete with: Controls, Light,
Blower, Filters

2

1

Telescopic Chimney comprising:

2.1

1

Upper Section

2.2

1

Lower Section

7.1

1

Telescopic frame complete with extractor,
consisting of:

7.1a

1

Upper frame

7.1b

1

Lower frame

8a

1

Right Air Outlet Grill

8 b

1

Left Air Outlet Grill

10

1

Damper

14

1

Hood Body Air Outlet Extension Piece
consisting of two Half Shells

14.1

1

Air Outlet Connection Extension

15

1

Air Outlet Connection

24

1

Junction box

25

2

Pipe clamps

Ref.

Q.ty Installation Components

11

4

Wall Plugs ø 10

12c

6

Screws 2,9 x 6,5

12e

2

Screws 2,9 x 9,5

12f

4

Screws M6 x 10

12g

4

Screws M6 x 80

12h

4

Screws 5,2 x 70

21

1

Drilling template

22

4

6.4 mm int. dia washers

23

4

M6 nuts

Q.ty Documentation

1

Instruction Manual
